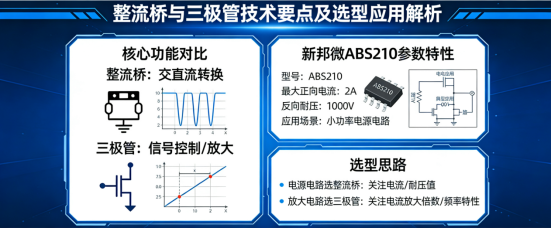

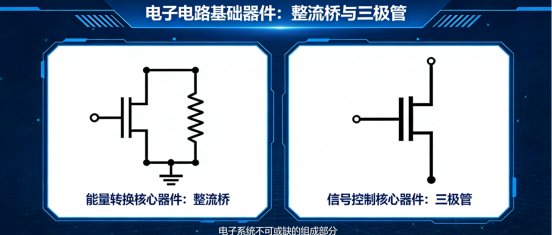

整流桥与三极管作为电子电路中两大核心基础器件，分别承担着交直流转换与信号控制/放大的关键作用，是电源电路、放大电路、开关电路等各类电子系统的重要组成部分。本文将从器件基础原理、核心特性出发，结合新邦微整流桥ABS210 2A 1000V ABS的具体参数与应用场景，解析二者的技术要点与实际选型应用思路，为电路设计与器件选型提供参考。

一、整流桥：交流电转直流电的核心器件

整流桥（桥式整流器）是集成4个整流二极管的硅整流元件，核心利用二极管单向导电性，将交流电（AC）转换为方向恒定的直流电（DC），是各类电源电路中“交转直”环节的核心，相较于半波整流，桥式整流效率可达80%以上，输出直流电纹波更小，无需中心抽头变压器，应用范围更广。

1.1 整流桥的工作原理

单相整流桥为最常见类型，外部设4个引脚，两个为交流输入脚，两个为直流输出脚（正、负）。其工作核心为两组对角二极管的交替导通：

• 交流电正半周时，一组对角二极管导通，电流从直流输出正极流出，经负载后从负极回流；

• 交流电负半周时，另一组对角二极管导通，负载端电流方向保持不变；

通过该原理，实现交流电全波整流，输出脉动直流电，配合电容、电感滤波后，可得到平稳的直流电压。

1.2 整流桥的核心选型参数

整流桥的选型需围绕电路实际需求，重点关注6项核心参数，需预留合理安全裕量，避免器件过载失效：

1. 额定反向重复峰值电压（VRRRM）：需≥1.414×交流输入有效值×1.2，覆盖电网电压波动；

2. 平均整流电流（Io）：需≥系统最大工作电流×1.5-2，满足负载电流需求；

3. 非重复峰值浪涌电流（IFSM）：需覆盖电机启动、电容充电等场景的瞬时电流峰值；

4. 正向压降（VF）：数值越小，导通损耗（P=VF×I）越低，器件散热压力越小；

5. 反向漏电流（IR）：低功耗待机场景需选择IR≤1μA的型号；

6. 封装形式：插件封装散热性强，贴片封装体积小、适配小型化电路设计。

1.3 整流桥ABS210  2A 1000V ABS结构与性能优势

1. 热管理优化：SOP4贴片封装使热路径直接贯通PCB内层铜箔，热阻降低35%以上，无需额外散热片，降低BOM成本与装配工时；

2. 高频特性优异：贴片结构消除插件元件的“悬空振颤”，寄生电感降低0.8nH，有效抑制电压过冲，适配100kHz以上高频开关电路；

3. 工艺兼容性强：兼容自动光学检测（AOI）与SPI回流焊工艺，适配工业4.0自动化产线，提升生产效率；

4. 可靠性高：玻璃钝化结工艺，抗电压突变能力强，在电网不稳定区域，器件失效概率较传统1A/600V整流桥降低62%。

二、三极管：电流/电压控制的核心器件

三极管（晶体三极管）是一种半导体电流控制器件，核心功能为信号放大与开关控制，通过微小的基极电流控制较大的集电极电流，是放大电路、开关电路、振荡电路的核心，根据结构可分为NPN型与PNP型，与MOSFET（场效应管）共同构成电子电路的“控制核心”。

2.1 三极管的核心分类与特性

根据控制方式与结构，三极管可分为BJT（双极型晶体管）与MOSFET（金属-氧化物半导体场效应管），二者核心特性与应用场景差异显著，具体对比如下：

2.3 三极管的典型应用场景

三极管的应用围绕“放大”与“开关”两大核心功能展开，覆盖从模拟信号处理到数字电路控制的全场景，典型应用包括：

1. 放大电路：音频功率放大器、传感器微弱信号放大电路，利用BJT的电流放大特性，将微小信号转换为可驱动负载的大信号；

2. 开关电路：电源电路的开关管、数字电路的逻辑门、电机驱动的开关控制，利用MOSFET的高速开关特性，实现电路的通断控制；

3. 振荡电路：正弦波振荡器、方波发生器，结合电容、电感等元件，利用三极管的开关与放大特性，产生特定频率的振荡信号；

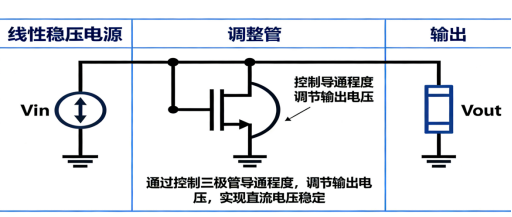

4. 稳压电路：线性稳压电源的调整管，通过控制三极管的导通程度，调节输出电压，实现直流电压稳定。

三、整流桥与三极管：电路中的协同与应用差异

整流桥与三极管作为电子电路的基础器件，在功能、工作原理、应用场景上存在显著差异，同时在多数电子系统中协同工作，共同构成完整的电路体系，二者的核心差异与协同关系如下：

3.1 核心功能与工作原理差异

1. 功能定位：整流桥为能量转换器件，核心完成“交流电→直流电”的能量形式转换，无信号控制能力；三极管为信号/电流控制器件，核心完成信号放大或电路通断控制，不参与能量形式转换；

2. 工作方式：整流桥为被动器件，无需外部控制信号，接入交流电路后即可实现整流功能；三极管为主动器件，需外部控制信号（电流/电压）驱动，才能实现放大或开关功能；

3. 输出特性：整流桥输出为直流电压/电流，属于能量输出；三极管输出为放大后的信号或通断状态，属于控制输出。

3.2 电路中的协同工作关系

在绝大多数电子系统中，整流桥与三极管为前后级协同关系，整流桥为三极管提供稳定的直流工作电源，三极管实现电路的信号控制与功能驱动，典型协同场景为电源适配器+负载电路：

1. 交流220V电压经新邦微ABS210 2A 1000V ABS整流桥整流，输出脉动直流电；

2. 脉动直流电经电容、电感滤波后，得到平稳的直流电压；

3. 平稳的直流电压为三极管（MOSFET）供电，三极管根据电路需求，实现对后级负载（如LED、电机、芯片）的电流/信号控制；

二者的协同工作，实现了“交流供电→直流转换→电路控制”的完整链路，是电子系统的基础工作逻辑。

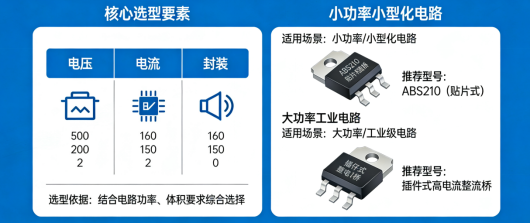

3.3 选型与应用的核心注意事项

1. 整流桥选型：以“电压、电流、封装”为核心，结合电路功率、体积要求选择，小功率小型化电路优先选择ABS210这类贴片整流桥，大功率工业电路优先选择插件式高电流整流桥；

2. 三极管选型：根据电路功能选择，放大电路优先选BJT（关注电流放大系数β），开关电路优先选MOSFET（关注漏极电流、击穿电压、开关速度）；

3. 协同设计：整流桥输出的直流电压需与三极管的工作电压匹配，同时预留足够的电流裕量，避免三极管因供电不足或过载失效；整流桥后级需增加滤波电路，降低直流电压纹波，避免纹波干扰三极管的控制精度。

四、总结

整流桥与三极管作为电子电路的两大基础器件，分别支撑了能量转换与信号控制两大核心环节，是电子系统不可或缺的组成部分。整流桥的核心价值在于实现交流电到直流电的高效转换，新邦微ABS210作为贴片式整流桥的代表，以2A/1KV的精准参数、小型化封装与高可靠性，成为消费电子、小功率电源模块的优选器件，完美适配当前电子电路小型化、高集成化的发展趋势；三极管则凭借放大与开关特性，成为电路控制的核心，BJT与MOSFET的互补应用，覆盖了从低频放大到高频开关的全场景需求。

在实际电路设计中，需精准把握二者的工作原理与选型要点，实现二者的高效协同，才能设计出性能稳定、可靠性高、成本优化的电子电路。随着电子技术的不断发展，整流桥与三极管将朝着更小型化、高效率、高集成化方向发展，为各类电子设备的升级迭代提供核心器件支撑。
