MOS管：电子技术的核心器件，新邦微SI2301的性能实践

从计算机芯片到新能源汽车电驱系统，从智能手机快充到工业控制模块，MOS管（金属-氧化物半导体场效应晶体管，MOSFET）作为现代电子技术的基石，凭借高输入阻抗、低功耗、快速开关等核心优势，支撑着电子工业的持续革新。本文将系统解析MOS管的核心知识，并以新邦微SI2301为例，展现其在实际应用中的性能表现。

一、MOS管的基本定义与工作原理

（一）核心定义

MOS管是一种通过电场效应控制电流的半导体器件，全称为Metal-Oxide-Semiconductor Field Effect Transistor，其核心结构由源极（Source）、漏极（Drain）、栅极（Gate）、衬底（Substrate）及栅极与衬底之间的氧化层（通常为二氧化硅）组成。作为场效应晶体管的重要分支，MOS管以独特的电场调控机制，成为电子电路中不可或缺的开关与放大元件。

（二）工作机理

MOS管的工作核心是“电场控制导电通道”：当栅极施加特定电压时，会在半导体衬底内形成电场，调节载流子浓度并构建导电通道，从而实现源极与漏极之间的导通或截止。其关键特性在于，电流通断由栅极电压决定而非源极电压，这也是MOS管具备高输入阻抗的核心原因。

二、MOS管的主要分类标准

MOS管可按多种维度分类，不同类型对应不同应用场景，核心分类如下：

（一）按沟道类型分类

• NMOS（N沟道MOS管）：以电子为主要载流子，导电通道为N型半导体，导通速度快，是目前应用最广泛的类型。

• PMOS（P沟道MOS管）：以空穴为主要载流子，导电通道为P型半导体，导通速度略低于NMOS，但在低边开关、电平转换等场景中具有不可替代的作用，新邦微SI2301便属于此类P沟道MOS管。

（二）按工作特性分类

• 增强型MOS管：零栅压时处于截止状态，需施加特定阈值电压（Vth）才能形成导电通道，是消费电子与工业设备的主流选择，新邦微SI2301即属于增强型器件。

• 耗尽型MOS管：零栅压时已导通，需通过反向偏压实现截止，多用于恒流源或断电保护电路。

（三）其他分类维度

按沟道结构可分为平面MOSFET与三维结构的FinFET（鳍式场效应管）；按材料体系可分为硅基MOSFET、碳化硅（SiC）MOSFET及氮化镓（GaN）HEMT等，后两者在高压、高频场景中性能更优。

三、MOS管的关键参数解析

参数是MOS管选型的核心依据，直接决定器件在电路中的适配性与性能上限，核心参数包括：

（一）静态参数

• 阈值电压（VGS(th)）：形成导电通道所需的最小栅源电压，受掺杂浓度、氧化层厚度影响，温度每升高1℃，典型值下降约2mV。新邦微SI2301的栅极阈值电压典型值仅0.7V，适配低电压驱动场景。

• 导通电阻（Rds(on)）：导通状态下源极与漏极之间的电阻，阻值越小，导通损耗越低。新邦微SI2301在VGS=-4.5V、Id=-2.8A条件下，导通电阻低至78mΩ，能量损耗优势显著。

• 漏源击穿电压（VDSS）：器件能承受的最大反向电压，实际应用中工作电压需≤80%VDSS以避免雪崩击穿。新邦微SI2301的漏源击穿电压达-20V，安全性充足。

• 连续漏极电流（Id）：25℃环境下器件可长期承载的最大电流，新邦微SI2301的连续漏极电流可达-2.8A，载流能力满足多数便携设备与控制模块需求。

（二）动态与热参数

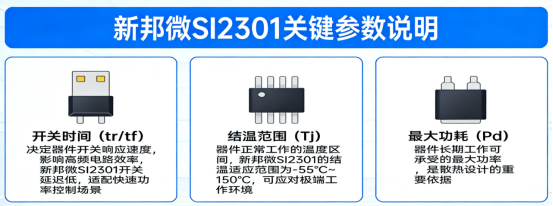

• 开关时间（tr/tf）：决定器件开关响应速度，影响高频电路效率，新邦微SI2301开关延迟低，适配快速功率控制场景。

• 结温范围（Tj）：器件正常工作的温度区间，新邦微SI2301的结温适应范围为-55℃~150℃，可应对极端工作环境。

• 最大功耗（Pd）：器件长期工作可承受的最大功率，是散热设计的重要依据。

四、MOS管的核心应用领域

MOS管的应用覆盖电子技术全场景，核心领域包括：

（一）数字电路

作为逻辑门、微处理器、存储器（DRAM、SRAM）的基本开关单元，支撑计算机、智能手机等终端设备的核心运算功能。

（二）电源管理

在开关电源、DC-DC转换器、快充适配器中担任核心开关角色，新邦微SI2301 20V SOT-23凭借低导通电阻与小封装优势，广泛应用于便携设备电源管理模块。

（三）工业与汽车电子

用于电机驱动、逆变器、车载ECU等场景，要求器件具备宽温度适应范围与高可靠性，新邦微SI2301 20V SOT-23的极端环境适配能力使其在工业控制模块中表现突出。

（四）模拟电路与特殊应用

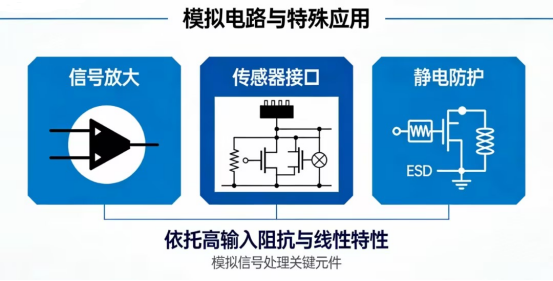

包括信号放大、传感器接口、静电防护等，依托高输入阻抗与线性特性，成为模拟信号处理的关键元件。

五、实例支撑：新邦微SI2301的性能适配性

新邦微SI2301作为P沟道增强型MOSFET，完美诠释了小封装与高性能的平衡，其特性与应用场景的适配性的如下：

（一）封装与布局优势

采用SOT-23贴片封装，体积小巧，适配高密度PCB布局，为智能手机、蓝牙耳机等便携设备的小型化设计提供空间支持。

（二）多场景性能适配

低阈值电压（0.7V）适配低功耗电路驱动需求，低导通电阻（78mΩ）降低能量损耗，宽结温范围与高击穿电压确保复杂环境下的稳定性，使其在电池保护、负载开关、工业控制模块等场景中成为高性价比选择。

（三）技术趋势契合度

当前MOS管正朝着“更小封装、更低损耗、更宽温度范围”演进，新邦微SI2301通过参数优化，既满足消费电子对低功耗、小型化的需求，又兼顾工业应用的可靠性，契合行业发展方向。

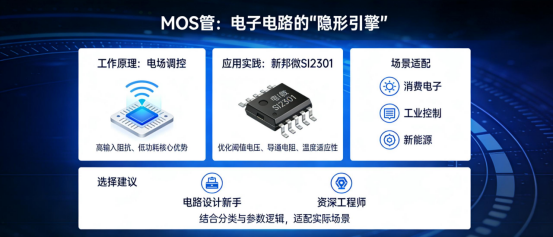

六、总结

MOS管作为电子电路的“隐形引擎”，其性能直接决定电子设备的效率、体积与可靠性。从基础原理来看，电场调控的工作机制赋予其高输入阻抗、低功耗的核心优势；从应用实践来看，新邦微SI2301等代表性产品通过优化阈值电压、导通电阻、温度适应性等关键参数，实现了对多场景的精准适配。无论是电路设计新手还是资深工程师，深入理解MOS管的分类与参数逻辑，结合实际场景选择适配器件，才能最大化发挥电子设备的性能潜力。
