贴片二极管：微型化电子世界的电流调控基石

在现代电子技术向小型化、高密度、高可靠性演进的浪潮中，贴片二极管（Surface Mount Diode）作为基础半导体器件，以其小巧的体积、卓越的性能和广泛的适配性，成为电路系统中不可或缺的核心组件。从智能手机的电源管理到电动汽车的动力控制，从光伏储能系统到精密仪器仪表，贴片二极管凭借单向导电的核心特性，在电流整流、信号开关、电压稳压、瞬态保护等关键环节发挥着不可替代的作用，堪称电子设备的“电流阀门”与“安全卫士”。

一、核心原理：PN结主导的单向导电机制

贴片二极管的工作本质源于半导体PN结的物理特性。其结构由P型半导体与N型半导体通过特殊工艺结合而成，在界面处形成空间电荷层与自建电场，构成了电流导通的天然“屏障”。当外界施加正向电压（P极接正、N极接负）时，外电场与自建电场相互抵消，载流子扩散运动加剧，PN结导通，电流沿单一方向流动；而当施加反向电压时，外电场与自建电场叠加，空间电荷层增厚，电流几乎无法通过，形成反向截止状态。这种“正向导通、反向截止”的单向导电特性，使其能够实现交流电向直流电的转换、信号的单向传输以及电路的反向保护，成为电子系统中最基础的功能单元之一。

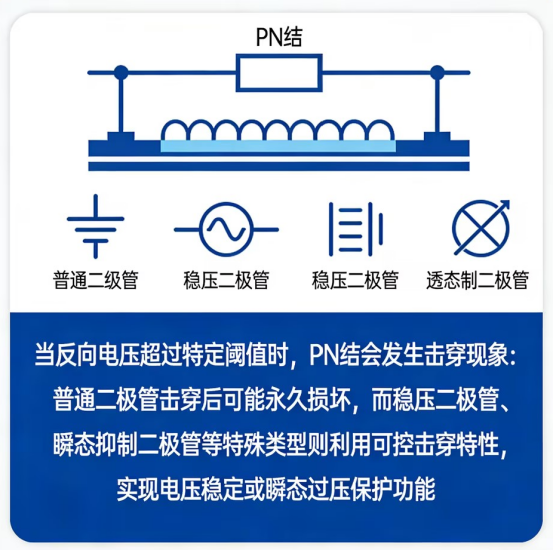

值得注意的是，当反向电压超过特定阈值时，PN结会发生击穿现象：普通二极管击穿后可能永久损坏，而稳压二极管、瞬态抑制二极管等特殊类型则利用可控击穿特性，实现电压稳定或瞬态过压保护功能。

二、主要分类与功能特性

贴片二极管根据应用场景和性能侧重，发展出多个系列产品，各自承担不同的电路职责：

1. 整流二极管：核心功能是将交流电转换为直流电，是电源系统的关键组件。在变压器次级电路中，通过半波整流（单二极管）或全波整流（多二极管组成整流桥），将低压交流电转换为方向单一的脉动直流电，为后续滤波、稳压环节奠定基础。其典型参数包括平均整流电流（Io）、反向耐压（VR）等，常见型号如1N4001系列、UF4001系列，适用于电源适配器、家电控制板等场景。

2. 开关二极管：具有极短的反向恢复时间（Trr，通常在ns级别），能快速实现导通与截止切换，适用于高频信号处理。例如NSD-1N4148系列贴片开关二极管，反向恢复时间仅4ns，正向电流150mA，广泛应用于通讯设备、数字电路的信号切换与脉冲调制。

3. 稳压二极管：工作于反向击穿区，能在一定电流范围内维持两端电压稳定，为电路提供基准电压或过压保护。常见系列有BZX55、MM3Z等，封装以SOD-123、SOD-323为主，耐压范围从3.3V到100V，功率涵盖0.5W-1W，适用于单片机供电电路、传感器信号调理模块。

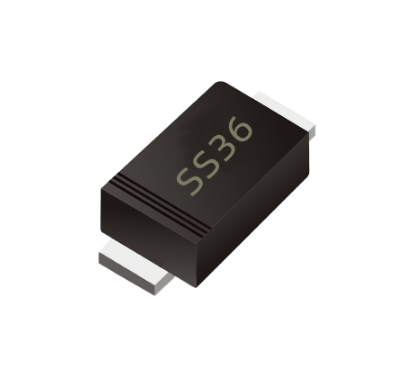

4. 肖特基二极管：采用金属与半导体接触形成肖特基势垒，具有正向压降低（0.2-0.5V）、反向恢复时间短（10-100ns）的优势，功耗远低于普通硅二极管。典型型号如1N5819、SS12系列，适用于高频开关电源、电池管理系统（BMS）等对低功耗、高速响应要求较高的场景。

5. 瞬态抑制二极管（TVS）：专为抑制电路中的瞬态过压设计，当电压超过击穿阈值时，能迅速导通并钳位电压，保护后续敏感元件免受浪涌冲击。其关键参数包括反相关断电压（Vrwm）、击穿电压（Vbr）和峰值功率，贴片型如SMAJ、SMBJ系列，功率可达400W-600W，广泛应用于充电桩、轨道交通、工业控制等强干扰环境。

6. 发光二极管（LED）：利用电致发光原理，将电能转换为光能，兼具指示与照明功能。贴片LED封装形式多样，0805、1206型适用于小功率指示，2835、5730型用于中功率照明，红外贴片LED（如TSAL6200）则常见于遥控器、安防设备。

三、关键参数与封装形式

（一）核心技术参数

贴片二极管的性能由一系列关键参数定义，选型时需重点关注：

• 正向电压（VF）：正向导通时的电压降，硅管通常为0.6-0.7V，肖特基二极管可低至0.2V，直接影响器件功耗；

• 反向耐压（VRRM）：允许的最大反向峰值电压，超过此值可能导致器件击穿损坏，常见范围从20V到1000V以上；

• 最大正向电流（IFM）：长期工作允许的最大正向电流，从几十mA到几十A不等，大电流场景需配合散热设计；

• 反向恢复时间（Trr）：从截止到导通的切换时间，高频应用中需选择Trr＜500ns的器件（如肖特基、快恢复二极管）；

• 反向漏电流（IR）：反向截止时的漏电流，通常为nA级别，漏电流过大会影响电路精度；

• 功率损耗（PTOT）：器件允许的最大耗散功率，与封装形式和散热条件密切相关，贴片型常见0.2W-1W。

（二）主流封装形式

贴片二极管的封装设计以小型化、高密度组装为核心，常见类型包括：

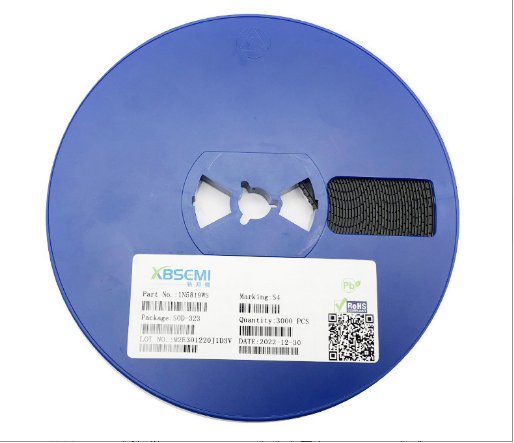

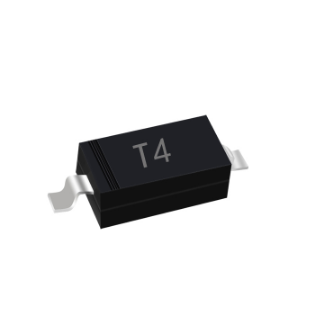

• 塑封长方体系列：SOD-123（尺寸1.5×2.6mm）、SOD-323（1.2×1.6mm）、SOD-523（0.8×1.2mm），适用于普通信号处理与电源电路，兼顾体积与散热性能；

• 玻封圆柱体系列：LL-34（直径1.5mm，长度3.4mm），绝缘性能优良，常用于高频开关二极管（如1N4148）；

• 厚膜片式封装：0805（2.0×1.25mm）、1206（3.2×1.5mm），采用陶瓷基板，散热性好，适用于中功率整流与稳压场景；

• SOT-23封装：仿三极管封装形式，引脚间距大，便于手工焊接与检测，适用于需要高可靠性的工业控制电路。

四、应用领域与产业发展趋势

（一）核心应用场景

贴片二极管的应用已渗透到电子产业的各个领域，形成全方位覆盖：

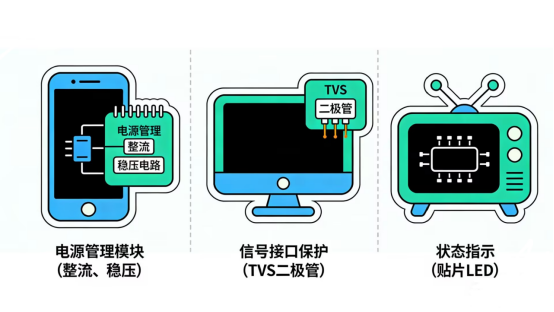

• 消费电子：智能手机、电脑、电视机等设备的电源管理模块（整流、稳压）、信号接口保护（TVS二极管）、状态指示（贴片LED）；

• 新能源领域：电动汽车的电池管理系统（肖特基二极管）、电机驱动电路（快恢复二极管），充电桩的浪涌保护（TVS），光伏逆变器的整流与续流环节；

• 工业控制：PLC、传感器、变频器等设备的信号调理（开关二极管）、电源稳压（稳压二极管）、过压保护（TVS）；

• 通讯设备：基站、路由器、光模块中的高频信号切换（开关二极管）、电源转换（整流二极管）。

（二）产业发展趋势

随着电子技术向高频化、大功率化、小型化演进，贴片二极管呈现三大发展方向：

1. 高性能化：进一步降低正向压降与反向漏电流，提升反向耐压与开关速度，满足5G通讯、新能源汽车等领域的高频、高压、大电流需求；

2. 集成化封装：将多只二极管（如双肖特基、整流桥）集成于单一封装，减少电路板占位空间，提升组装效率，例如BAT54系列双贴片二极管；

3. 环保与可靠性升级：采用无铅焊接工艺，优化封装材料的耐高温、抗潮湿性能，适应工业级（-40℃125℃）与汽车级（-55℃150℃）的严苛工作环境。

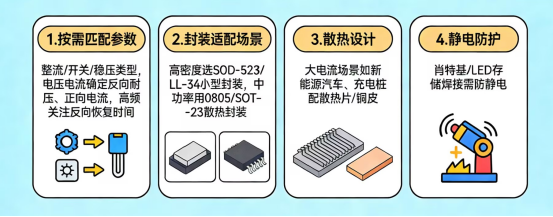

五、选型与使用注意事项

1. 按需匹配参数：根据电路功能选择类型（整流/开关/稳压），按工作电压、电流确定反向耐压（建议留20%余量）、正向电流，高频场景重点关注反向恢复时间；

2. 封装适配场景：高密度组装选择SOD-523、LL-34等小型封装，中功率应用优先0805、SOT-23等散热性较好的封装；

3. 散热设计：大电流场景（如新能源汽车、充电桩）需配合散热片或铜皮散热，避免功率损耗导致器件过热损坏；

4. 静电防护：部分敏感类型（如肖特基、LED）需在存储与焊接过程中采取静电防护措施，防止静电击穿。

结语

作为电子电路的基础单元，贴片二极管以其简洁的结构、多样的功能和广泛的适配性，成为现代电子技术发展的重要支撑。从消费电子的微型化到新能源产业的大功率化，从工业控制的高可靠性到通讯设备的高频化，贴片二极管始终在关键环节发挥着“四两拨千斤”的作用。随着材料技术与封装工艺的持续进步，其性能将不断突破，应用场景也将向更广阔的领域延伸，继续为电子产业的创新发展注入核心动力。
