新邦微场效应管2N7002：高性能N沟道MOSFET的卓越之选

一、产品概述


新邦微2N7002是一款采用先进沟槽工艺制造的N沟道增强型场效应管，专为低电压、中电流应用场景优化设计。其紧凑的封装形式与卓越的电气性能，使其成为消费电子、工业控制、电源管理等领域的理想选择。

二、硬核参数揭秘：每一组数据都藏着实力

真正的优质器件，从来靠参数说话。新邦微2N7002的核心参数经过严苛校准，既满足多场景应用需求，又兼顾稳定性与能效比，让设计无需在性能与适配性之间妥协：

• 电压承载能力：漏源电压（Vdss）高达60V，栅极源极击穿电压±20V，轻松应对12V车载系统、24V工业控制等常见电压场景，避免高压击穿风险。

• 电流驱动性能：连续漏极电流可达430mA，峰值漏极电流更是达到4.3A，足以驱动小型直流电机、继电器、RGB灯带等负载，动力储备充足。

• 低耗高效优势：导通电阻（RDS(on)）低至1.9Ω（Vgs=10V时），开关过程中功率损耗大幅降低，配合仅305nC的栅极电荷，开关速度更快，能效比远超普通MOS管。

• 宽温稳定表现：工作温度覆盖-55℃~+150℃，从极寒户外到高温设备内部，都能保持参数稳定，满足工业级与消费级双重场景需求。

• 环保合规设计：采用无铅工艺，通过RoHS认证，湿气敏感性等级（MSL）为1，存储与使用无需额外控湿，生产运输更便捷。

三、性能优势


1. 高效低耗：低导通电阻设计，有效降低功率损耗，提升系统能效

2. 快速开关：优异的开关特性，支持高频工作模式，适用于开关电源等高频应用

3. 稳健可靠：具备良好的抗静电能力(ESD)和过温保护特性，确保电路稳定运行

4. 广泛兼容：兼容各类驱动电路，可直接替换同类型号产品，简化设计流程


四、封装美学与实用主义：小尺寸里的大文章

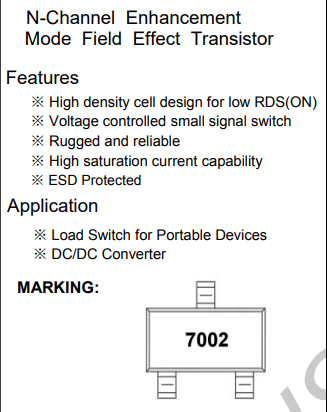

新邦微2N7002采用行业主流的SOT-23贴片封装，3引脚设计简洁规整，不仅是空间利用率的极致追求，更是生产与可靠性的双重保障：

• 迷你身材适配密集布局：2.90mm×1.30mm的超小尺寸，让它能轻松嵌入智能手表、TWS耳机充电仓、IoT传感器等微型设备，为其他核心元件腾出更多空间。

• SMT工艺兼容量产：标准化的贴片封装与引脚间距，完美适配自动化生产线，焊接牢固度高，引脚镀层纯度优异，有效减少虚焊、脱焊等生产隐患。

• 散热设计暗藏玄机：虽体积小巧，但通过优化引脚与封装材质，热量可快速传导至PCB板，即使在75℃高温环境下，温升仍能控制在15℃以内，长时间工作不“罢工”。

五、品质保障

 新邦微严格遵循ISO9001质量管理体系，2N7002从芯片设计到成品测试均经过全流程严苛把控，确保每一颗产品都符合行业高标准。完善的售后技术支持，为客户提供从选型到量产的全周期服务。

选择新邦微2N7002，为您的电路设计注入高效、稳定的核心动力。

结语：小器件，大担当

新邦微2N7002没有炫目的参数，却用精准、稳定、可靠的表现，成为电子设计中不可或缺的存在。它是工程师手中的“放心之选”，是创客实现创意的“得力助手”，更是每一款优质电子设备背后的“隐形英雄”。

从实验室的原型板到量产产品的电路板，从寒冷的户外到高温的设备内部，新邦微2N7002用实力诠释“小身材大能量”，让每一次电子创新都有坚实保障。选择它，就是选择省心的设计、稳定的性能、靠谱的品质——让你的产品，从核心器件开始领先一步。
