肖特基二极管选型指南：电流、电压、封装怎么选？

在低压电源、消费电子、工控模块、LED驱动等电路中，肖特基二极管是高频整流、防反接、续流、钳位保护的核心器件。但很多工程师在选型时容易踩坑：电流选小了发热烧毁，电压选低了被击穿，封装选大了放不下板子……

今天就用最实用、最落地的方式，讲清楚肖特基二极管到底该怎么选，重点围绕三个核心参数：正向电流、反向耐压、封装形式。

一、正向电流（IF）怎么选？留足余量是关键

正向电流是肖特基二极管最基础的参数，代表它长期稳定工作能承受的电流大小。

选型原则：

1. 按电路实际工作电流的1.5~2倍预留余量

2. 高频、高温、密闭环境下，余量放大到2~3倍

3. 优先看连续工作电流IF，不是瞬间峰值电流

举例：

电路正常工作电流0.25A，建议选择0.5A及以上的肖特基二极管，保证长期稳定不发烫、不降额。

像新邦微BAT54C 0.5A这款器件，就非常适合5V/12V低压小电流系统，满足多数消费电子、小型电源的需求，余量充足、可靠性高。

二、反向耐压（VR）怎么选？宁高勿低

反向耐压决定二极管会不会被反向电压击穿，一旦击穿，整板直接报废。

选型原则：

1. 实际电路电压 ≤ 耐压值的 50%~70%

2. 电池、电源、感性负载必须留浪涌余量

3. 低压系统优先选 20V/30V/40V 档位

举例：

5V系统，建议选30V耐压；12V系统，建议选40V耐压，安全边界最稳。

新邦微BAT54C采用30V耐压，完美覆盖5V~12V常用低压回路，无论是防反接还是低压整流，都能提供足够的安全余量。

三、封装怎么选？看空间、看功率、看工艺

封装直接决定能不能放进PCB、好不好散热、能不能自动化生产。

常用肖特基封装选型参考：

1. SOT-23：超小体积，适合消费电子、TWS、充电器、小家电

2. SOD-123：薄型小体积，适合轻薄设备

3. SMB/SMC：中大电流，散热更好，适合电源、工控

4. DO-41：直插插件，适合传统家电、工业设备

选型建议：

• 空间极小、贴片生产 → 优先 SOT-23

• 电流不大、追求小型化 → SOT-23是行业首选

• 大电流、高发热 → 选大封装加强散热

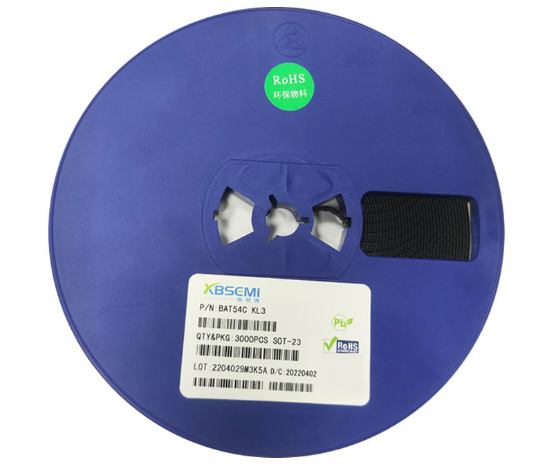

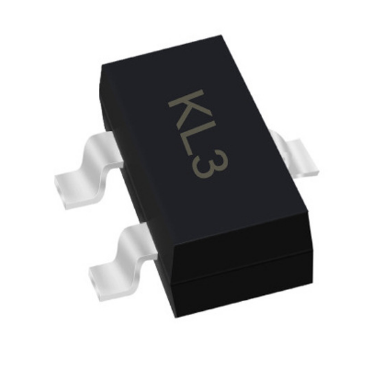

新邦微BAT54C采用标准SOT-23封装，体积小、易贴片、不占空间，是目前小型化电路里最通用的封装之一，适配绝大多数自动化产线。

四、除了三大参数，这2点也不能忽略

1. 正向压降VF

压降低 → 发热少 → 效率高，低压系统优先选低VF型号。

2. 工作温度

工业、车载、户外设备，一定要选宽温等级，确保高温不失效。

五、快速选型总结

• 小电流低压系统（0.1~0.3A）→ 选 0.5A/30V/SOT-23

• 典型代表：新邦微BAT54C，性价比高、通用性强、稳定可靠

• 中功率电源 → 电流×2余量，耐压×2余量，封装选SMB/SMC

• 车载/工业 → 宽温、高耐压、大余量优先

肖特基二极管没有最好，只有最适配电路。抓住电流留余量、电压留安全、封装看空间这三点，99%的场景都能一次选对、稳定运行。
