整流二极管的“单向阀门”是如何把正弦波变成脉动直流的？

玩电路、做电源、修电器，一定会遇到一个核心问题：家用220V交流电是正负反复跳动的正弦波，而电路板、芯片、电池只能用单向流动的直流电。
把交流电变成直流电的第一步、也是最关键的一步，就是整流。完成这个工作的核心器件，就是整流二极管。
很多新手只记住一句话：二极管单向导电。但完全不懂：一个简单的“单向阀门”，到底是如何把上下跳动的正弦波，硬生生改成单向脉动直流的？

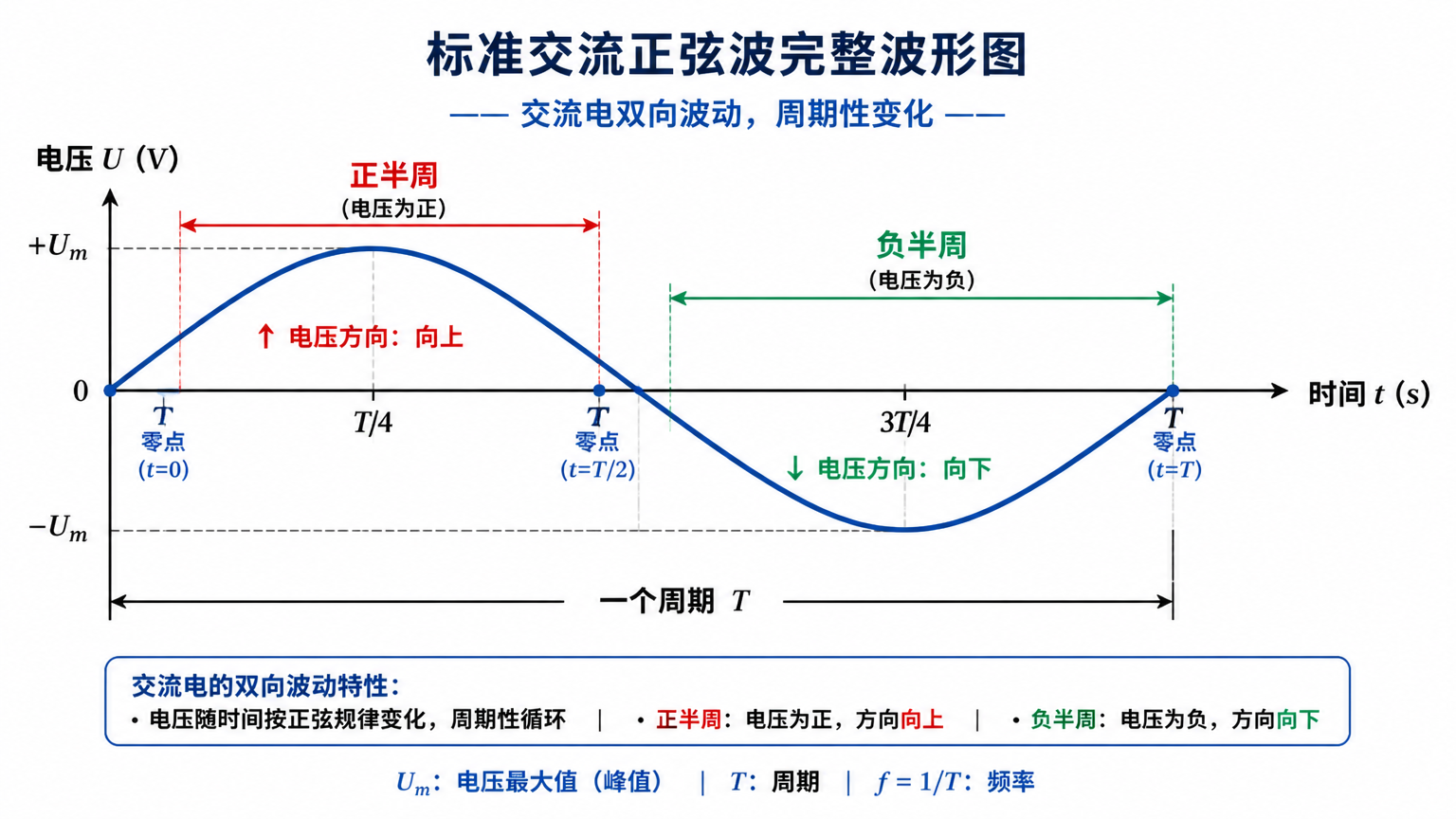

一、先搞懂：交流电正弦波，到底是什么？
我们日常市电、变压器输出的交流电，波形是标准的正弦波。它最大的特点只有两个字：交变。
简单理解：电流不是固定方向，而是正反交替流动：
- 正半周：电压为正，电流正向流动
- 负半周：电压为负，电流反向流动
正反波形不断交替、一秒往复50次，这就是交流电。而电路板绝对不能使用反向电流，会直接烧毁元器件，这也是必须整流的原因。

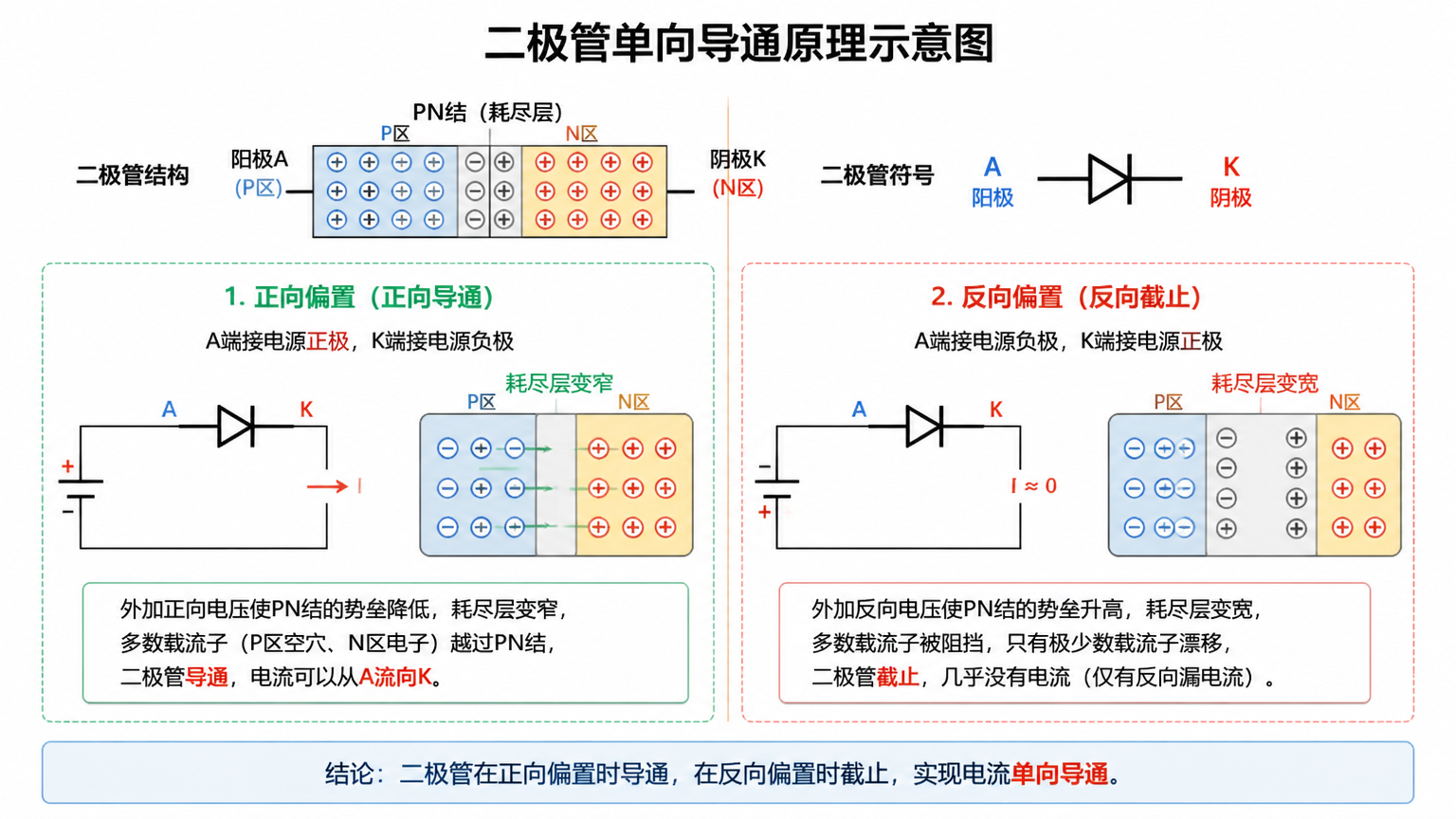

二、二极管核心特性：电路里的“单向阀门”

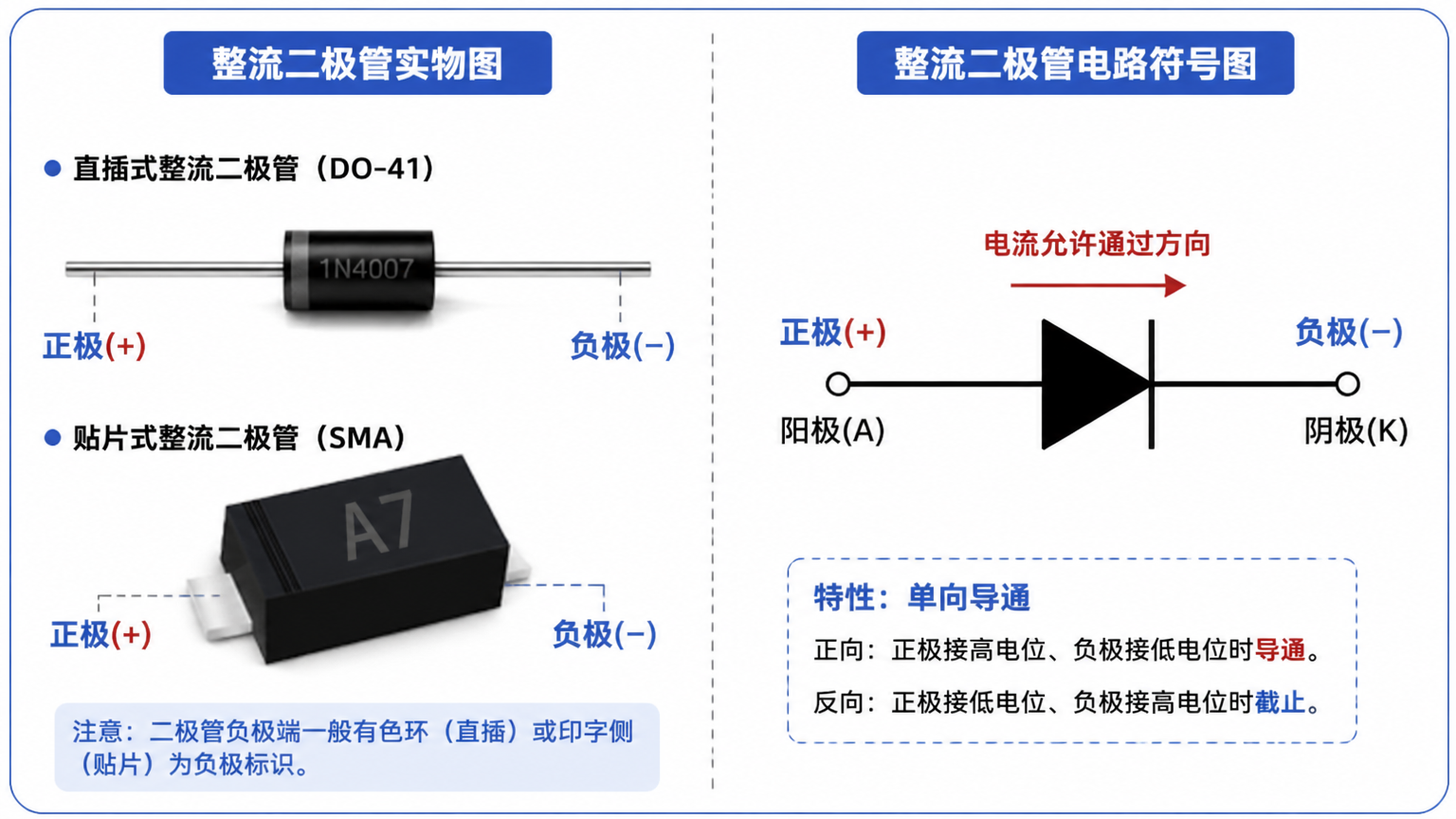

如果把电路比作水管，整流二极管就是只允许单向流水的止回阀。
它拥有绝对铁律：正向通电、反向截止。
- 电压正向时：阀门打开，电流顺利通过
- 电压反向时：阀门彻底关闭，电流完全阻断
正是这一个简单特性，让它具备了“筛选波形”的能力，直接改变交流电的形态，是整流电路的核心基础。

三、半波整流：一刀切掉负半周，首次成型脉动直流
最简单的整流方式就是半波整流，只需要1颗整流二极管，就能完成交流电到脉动直流电的初步转换，也是最容易理解的整流模型。
工作全过程拆解
1. 正半周阶段：交流电上端正、下端负，二极管获得正向偏置，顺利导通，电流流过负载，电路产生电压波形。
2. 负半周阶段：交流电下端正、上端负，二极管承受反向电压，立即截止，电路无电流、无电压输出。
最终结果：完整正弦波的负半周被彻底“砍掉”，只保留正向的波浪波形。
此时输出的电压，方向全程不变、大小持续波动，这就是脉动直流电。

四、进阶理解：为什么叫“脉动直流”？和纯直流有啥区别？
很多新手容易混淆：脉动直流、纯直流、交流电三者的区别。
- 交流电：方向正负交替，波形上下跳动
- 脉动直流：方向永远为正，不会反向，但电压大小忽高忽低、断断续续
- 纯平滑直流：电压恒定不变，无波动（电池、稳压电源输出）
整流二极管的作用，只负责解决电流方向问题，把双向交流变成单向波动直流；后续搭配电容滤波、稳压管，才能变成平滑纯净直流。

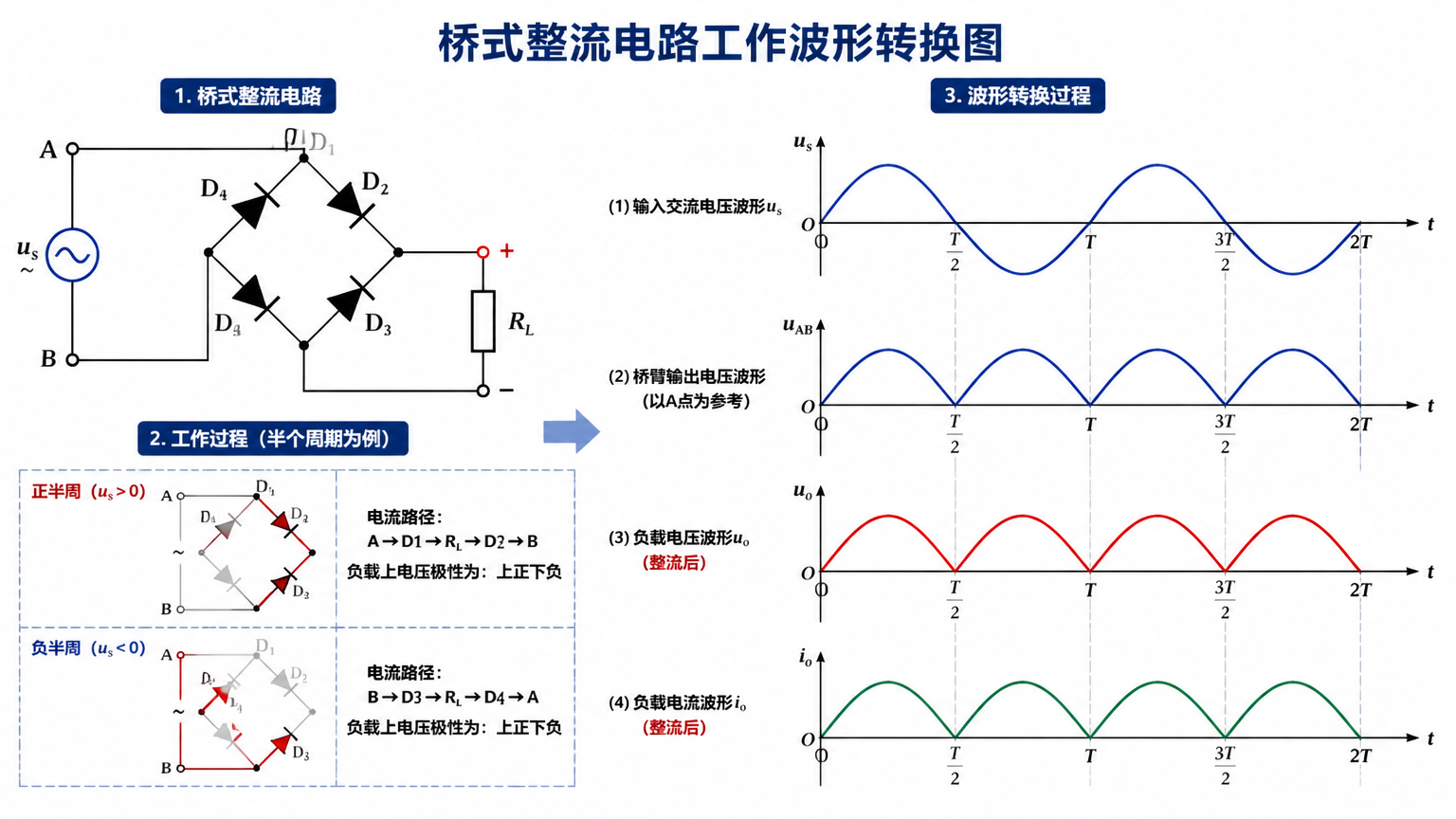

五、全波桥式整流：四颗二极管，利用率拉满
半波整流有个致命缺点：浪费一半电能，负半周直接舍弃，效率极低，仅适用于简易小功率电路。
工业、家电、电源通用的是桥式整流电路，由4颗整流二极管组成，完美利用全部波形，是目前主流整流方案。
桥式整流工作逻辑
- 正半周：一对二极管导通，电流正向流过负载
- 负半周：另外一对二极管导通，反转电流路径，让原本反向的负半周波形，翻转成正向波形
最终效果：不浪费任何波形，正负半周全部转化为正向脉动波形，输出电压更密集、波动更小、效率翻倍。

六、整流全过程总结：二极管的核心功劳
我们可以用一句话概括完整整流逻辑：
整流二极管依靠“单向阀门”特性，要么截断反向电流，要么翻转反向波形，彻底杜绝电流反向流动，成功把双向交变的正弦交流电，转化为单方向的脉动直流电。
这也是所有开关电源、适配器、家电电源的第一步核心变换。没有二极管整流，就没有后续的滤波、稳压，电子设备就无法使用市电工作。
七、补充：脉动直流后续如何变成纯净直流电？
整流只解决了「方向问题」，输出的脉动直流依然高低波动，无法直接给芯片、精密设备供电。想要得到稳定直流，只需两步后续处理：
1. 电容滤波：填平波形空隙、削平高低波动，让电压变得平滑；
2. 稳压电路（三端稳压管）：把波动电压牢牢钉在固定值，输出标准纯净直流。

全文总结
整流二极管本质就是电路的单向止回阀：利用正向导通、反向截止的核心特性，筛选、修正交流电波形，彻底消除反向电流，将双向交变的正弦波，成功转化为单向流动的脉动直流。
半波整流舍弃负半周、桥式整流翻转负半周，两种方案核心原理完全一致，只是桥式整流让电能利用率最大化，成为工业量产的通用标准。看懂波形变化，就彻底掌握了整流电路的底层逻辑。
