设备易被浪涌静电损坏?贴片TVS解决端口过压难题

很多硬件工程师、产品研发和生产负责人都遇到过令人头疼的共性问题：设备在实验室调试、出厂检测时各项参数完全正常，性能稳定无故障，可批量投入市场使用后，却频繁出现端口失灵、信号异常、芯片烧毁、设备死机等随机性故障。这类问题排查难度极大，没有固定触发场景，没有明确故障规律，多数人会误以为是程序bug、元器件质量问题或组装工艺失误，实则九成以上的故障根源，都是静电ESD干扰、电源尖峰脉冲、瞬态浪涌过压这三类电路隐形杀手。

在电子设备工作过程中，人体触摸设备、接口频繁插拔、设备启停切换、负载瞬间波动、环境电磁干扰等场景，都会产生持续时间仅纳秒级的突发高压冲击。普通稳压电路、滤波电容仅能应对持续性的电压波动与常规杂波，面对极速瞬态高压冲击完全无法起到防护作用。长期以来，各类电子设备的端口过压损坏、隐性失效、售后返修率居高不下等问题，困扰着众多硬件研发团队。今天就以多角度对比科普的形式，深度拆解不同电路防护方案的优劣，详解为什么贴片TVS瞬态抑制二极管，已然成为当下端口过压防护的主流优选方案。

 配图1：电路端口常见损坏故障实拍对比图

一、无防护裸奔方案:看似降本,实则隐形损耗巨大

在部分低成本简易电路、小型低端电子设备的设计中，为了压缩硬件成本、节省PCB布板空间，很多研发方案会直接省略专用的过压防护器件，完全依靠MCU、电源芯片、信号芯片自身的耐压极限来抵御外界干扰。这种方案看似极简省钱，无需额外器件成本和布局成本，却为产品后期使用埋下了极大的安全隐患。

电子设备的使用场景远比实验室环境复杂，家用、商用、工控、户外等不同场景下的电磁干扰、电压波动、静电强度天差地别。在无任何专用防护的情况下，人体触摸产生的数千伏静电、接口插拔瞬间的电压突变、设备启停产生的电源尖峰、电网波动引发的浪涌冲击，都会毫无阻隔地直接作用在精密芯片的引脚与电路端口上。这类瞬态高压持续时间极短，但瞬时能量极高，足以击穿芯片内部精密的晶圆结构。

这也是为什么设备测试时完好无损，落地使用后却随机故障：实验室环境干净、干扰少，而实际使用环境干扰源复杂多变。长期累积的高压冲击，会导致芯片隐性损伤、性能衰减，最终出现设备死机、端口断路、整机烧毁等问题，直接造成产品返修率飙升、售后成本大幅增加，更会严重损耗品牌口碑，看似省下的微小硬件成本，最终换来成倍的隐形损耗。

结果：零防护成本，但设备靠运气工作，产品稳定性、可靠性毫无保障，长期性价比最低。

二、传统插件防护方案:基础防护够用,却适配不了现代量产需求

为了解决端口过压问题，传统硬件设计大多采用插件稳压管、插件压敏电阻等分立器件搭建基础防护电路。相较于无防护的裸奔方案，这类传统插件器件具备基础的过压泄放能力，能抵御部分低压、慢速的电压波动冲击，在早期老旧、大体积电子设备中应用广泛。但随着电子设备小型化、精密化，以及自动化量产工艺的普及，传统插件防护方案的短板被无限放大，早已无法适配现代电路的防护需求。

从防护性能来看，传统插件器件响应速度偏慢，无法匹配纳秒级的静电、浪涌冲击速度。很多时候高压已经击穿后端芯片，防护器件才启动工作，完全起不到前置防护的作用。从生产工艺来看，插件器件需要人工插件、波峰焊焊接，极易出现虚焊、假焊、脱焊、偏移等工艺问题，批量生产时不良率居高不下，极大影响生产效率与产品一致性。

同时，插件器件引脚较长、体积偏大，占用大量PCB布板空间，与当下轻薄化、微型化的消费电子、小型工控设备设计趋势相悖。且长引脚、长走线会大幅增加电路回路电感，而高频瞬态干扰对回路电感极其敏感，电感过大会直接削弱器件的瞬态抑制能力，让防护效果大打折扣。简言之，传统插件防护只是“有防护”，但做不到“护得住、护得稳、量产省心”。

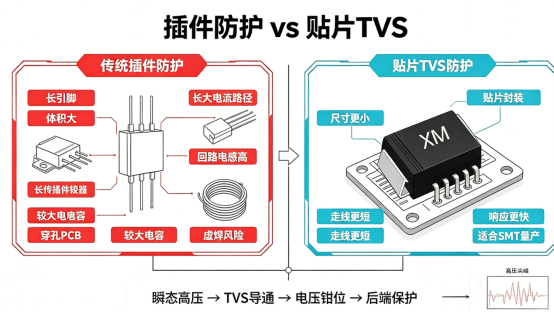

配图2：插件防护 vs 贴片TVS 结构与原理对比示意图

三、贴片TVS防护方案:针对性解决端口过压全场景痛点

贴片TVS瞬态抑制二极管是专为瞬态过压、静电、浪涌干扰设计的专用防护器件，精准对标传统防护方案的所有短板，在防护性能、工艺适配、布局优化、场景适配等方面具备碾压级优势，也是目前硬件研发工程师公认的高性价比端口防护器件。

在核心防护性能上，贴片TVS拥有纳秒级超快响应速度，是其最核心的优势。面对电路中突发的静电放电、电源尖峰、负载波动浪涌、电磁干扰高压等瞬时异常电压，贴片TVS可在极短时间内快速导通，将突发的瞬态高压精准钳制在电路、芯片可承受的安全电压范围内，同时快速吸收、泄放脉冲冲击能量，彻底阻断高压电流传输至后端MCU、电源芯片、信号端口等核心精密元器件，从根源上杜绝设备不明烧毁、端口失效、运行异常等故障。即便在高频、多干扰的复杂工况下，也能持续稳定防护，大幅提升设备抗干扰能力与运行稳定性。

在量产适配层面，贴片TVS采用标准化贴片封装，完美适配SMT全自动贴装、回流焊量产工艺，全程无需人工干预，生产效率大幅提升，器件焊接一致性极佳，彻底规避了插件器件虚焊、漏焊、接触不良等批量工艺隐患，有效降低产品生产不良率与返工成本。

在PCB布局设计上，小巧的贴片封装极大节省电路板空间，完美适配智能穿戴、小型智能家居、迷你工控模块等轻薄化、微型化产品的设计需求。同时器件可紧贴被保护端口摆放，大幅缩短走线长度，有效降低回路电感，减少高频干扰残留，让瞬态防护效果最大化，兼顾产品结构设计与电路防护性能。

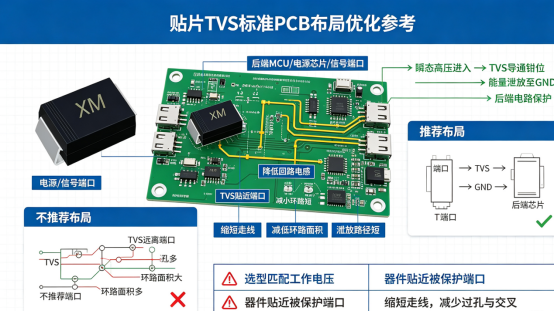

配图3：贴片TVS标准PCB布局优化参考图

四、精准选型+规范布局,让TVS防护效果翻倍

不少工程师反馈贴片TVS偶尔出现防护失效、误触发等问题，实则并非器件性能不足，而是选型与布局不规范导致的使用误区。想要发挥贴片TVS的最优防护能力，必须遵循两大核心原则。

选型方面，需严格匹配电路正常工作电压，根据端口额定电压、工作峰值电压精准选型。若选型电压偏低，设备正常工作时会出现误触发、电路限流、信号失真等问题；若选型电压偏高，突发瞬态高压无法被有效钳制，会直接导致防护失效。同时可根据设备使用场景的干扰强度，选择对应功率等级的贴片TVS，适配普通消费电子、重度干扰工控设备等不同场景。

布局方面，务必遵循“就近防护”原则，将贴片TVS尽可能贴近被保护的电源端口、信号端口摆放，缩短电流走线，最大程度降低回路电感，避免走线过长产生的干扰衰减问题。同时尽量单独布置泄放回路，减少与信号走线的交叉重叠，杜绝二次干扰，保障电路信号稳定、防护高效。

五、全场景适配,大幅降低设备售后损耗

凭借稳定强悍的防护性能、优秀的量产适配性和灵活的布局优势，贴片TVS现已广泛应用于LED驱动设备、各类消费电子、智能家居、工控设备、车载电子、智能硬件等众多领域。无论是家用场景的日常静电干扰，还是工控场景的高频浪涌、电压波动，都能实现全方位防护，有效解决设备端口过压损坏、隐性失效、运行不稳定等核心问题，大幅降低产品售后损坏率与返修成本，为产品品质筑牢核心防线。

总结对比

❌ 无防护方案：零硬件成本，电路设计简单，但设备无任何抗干扰能力，故障随机性强，售后风险极高，长期损耗最大；

❌ 传统插件防护方案：具备基础防护能力，但响应速度滞后、量产工艺隐患多、占用空间大、防护效果不稳定，无法适配现代精密电子设备；

✅ 贴片TVS防护方案：纳秒级极速响应、精准钳制过压，适配自动化量产、节省PCB空间、防护稳定可靠，全方位解决端口静电、浪涌、过压损坏难题，是提升产品稳定性、降低售后成本的高性价比优选。

对于电子硬件产品而言，端口防护看似是微小的细节设计，却直接决定产品的可靠性与市场口碑。选对贴片TVS，做好端口防护优化，就能轻松解决设备隐性故障，让产品品质更出众、市场竞争力更强.
