M7贴片整流二极管解析:SMA封装替代插件1N4007设计实践

小功率开关电源、LED驱动板里，1N4007是工程师再熟悉不过的通用整流二极管。传统DO41插件版本应用几十年，但在如今自动化量产的大环境下，插件工艺带来的不良问题越来越突出。M7贴片整流二极管应运而生，参数对标插件1N4007，SMA贴片封装，直接兼容SMT贴装，成为硬件改板降不良率的热门选型。但很多工程师直接拿来替换，忽略贴片封装带来的散热、焊接隐患，反而引出新的生产问题。本文就从参数对比、替换优势、生产风险、PCB设计要点，完整拆解M7贴片二极管的设计实践。

一、M7核心参数：硬件层面可直接对标1N4007

M7贴片整流二极管，SMA封装，核心电气参数和插件1N4007保持一致：额定正向电流1A，反向耐压1000V。 从电压电流指标看，电路上可以直接替代DO41封装的1N4007。在ACDC小功率电源、次级整流、防反接回路，原来用1N4007的位置，理论上硬件电路不需要修改。

但要分清：电气参数一致，不等于工况表现完全一模一样。封装形式改变，散热条件、焊接方式全部发生变化，这也是选型最容易踩坑的地方。

传统插件1N4007采用DO41玻璃封装，长引脚穿过PCB孔，引脚本身可以辅助散热；M7是表面贴装SMA，没有插装引脚，热量几乎完全依靠PCB焊盘铜箔向外导出，这是两者最本质的区别。

二、M7替换插件1N4007，产线端带来哪些改善

传统DO41插件1N4007，需要人工插件或者波峰焊工艺，量产时高频遇到几类问题：

1. 器件引脚细长，流水线转运过程引脚容易变形，插件时插板不到位；

2. 波峰焊焊接，受热拉扯，容易出现焊点开裂、虚焊；

3. 虚焊问题隐蔽，整机老化测试才暴露，返修检修成本高。

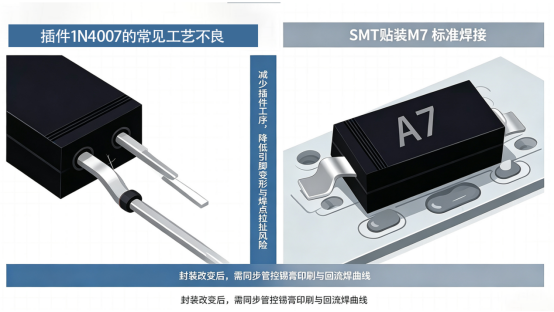

切换M7贴片二极管之后，器件直接上SMT贴片机，取消插件工序： ✅ 省去人工插件工位，提升整条产线自动化程度； ✅ 消除引脚变形、插装偏移带来的虚焊隐患，整体组装良率得到提升； ✅ SMA封装体积更小，有助于电路板小型化，适配紧凑电源板设计。

很多电源工厂改板，优先选择M7替换1N4007，核心诉求就是降低插件带来的批量不良，减少后期售后返修。

三、不可忽视！M7贴片二极管的两大风险点

M7不是完美替代品，直接照搬插件方案，会产生全新故障，主要集中在SMT焊接缺陷和散热温升两个方面。

3.1 SMT生产焊接风险：立碑、冷焊

M7为SMA贴片封装，两端焊盘不对称，生产管控不到位极易出现工艺不良。

· 立碑（墓碑效应）：两端受热不均，二极管一端翘起，脱离焊盘，出现开路；

· 冷焊、虚焊：回流焊温度曲线设置不合理，锡膏没有充分熔融，焊点外观完好但电气接触不良。

规避要点：

1. 管控锡膏印刷，保证两个焊盘上锡量均匀；

2. 严格遵循规格书回流焊温度曲线，升温斜率、峰值温度、保温时间不能随意改动；

3. PCB焊盘严格按照SMA标准封装库绘制，不要随意修改焊盘长宽，焊盘失衡会放大立碑概率。

3.2 SMA封装散热短板，温升高于插件1N4007

重点提醒：同样1A工作电流条件下，M7贴片二极管温升会比DO41插件1N4007更高。 插件款长引脚可以向外传导热量；M7全部热量依靠PCB焊盘铜箔散热，如果焊盘狭小、没有铺铜，长时间满负载运行，器件温度持续走高，会加速老化，严重会过热烧毁。

很多工程师踩坑：电路仿真电流1A，直接换上M7，满载老化测试二极管过热失效，根源就是忽略贴片封装散热条件。

四、M7的PCB布局设计实操要点

想要用好M7，PCB设计必须针对性优化，不能直接复制插件器件的焊盘：

1. 采用标准SMA封装库，焊盘大小严格参考器件datasheet，不要缩小焊盘；

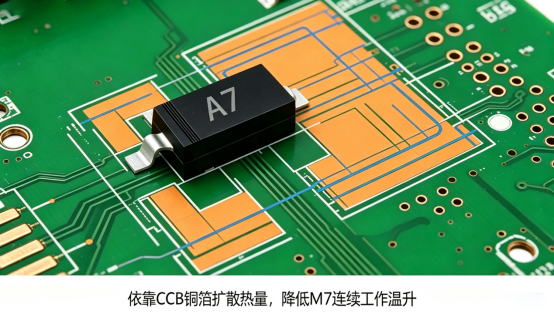

2. M7两个焊盘做大面积铺铜，铜箔充当散热器，增大热量散出面积；

3. 大电流工况，焊盘可适当开窗，进一步改善散热；

4. 二极管周边不要密集布置其他发热元器件，避免热量叠加；

5. 样机阶段务必做满载老化温度测试，实测器件表面温度，确认温升在规格允许范围。

五、适用场景与选型总结

M7贴片整流二极管广泛应用于小功率开关电源、LED驱动板、小家电控制板、适配器次级辅助整流回路。 ✅ 适合场景：追求自动化SMT生产，希望降低插件虚焊不良，电路板空间有限的项目； ⚠️ 需要警惕场景：持续满负载大电流、密闭无通风的设备，需要充分评估散热，做好铺铜与温升实测。

选型小结

1. M7电气参数等同于1N4007，电路可以直接替换，但封装散热不一样，不能完全等效；

2. 替换最大收益是SMT自动化，消除插件引脚变形、虚焊问题，提升产线良率；

3. 量产务必管控回流焊曲线，防止立碑冷焊；

4. PCB一定要预留散热铺铜，样机做满载温度验证，避免过热失效。

器件替换不是简单的料号替换，电气参数一致，不等于工况表现一致，兼顾电路、工艺、散热，才能真正发挥M7贴片二极管的价值。
