ABS210贴片整流桥2A1000V ABS封装,替代4颗分立二极管

在LED驱动、小功率开关电源、小型适配器的电源硬件设计中,整流电路作为交流转直流的第一道核心环节,器件选型直接关系到整机的稳定性、PCB布局空间以及大批量生产良率。传统整流方案普遍采用四颗独立分立二极管搭建全桥整流回路，虽然器件采购门槛低,但在当下电源小型化、自动化SMT生产的大趋势下，分立器件数量多、布线繁琐、焊接风险高等短板被不断放大。ABS210 ABS封装贴片整流桥，将四颗整流二极管集成于单颗贴片器件内部,直接替代4颗分立二极管，精简BOM物料，简化PCB布局，适配全自动SMT产线，成为小功率ACDC整流电路的优选器件。

图1：ABS210贴片整流桥产品实拍图

一、一体化集成方案，扎实的核心电气参数

ABS210为标准ABS封装贴片整流桥，额定正向电流2A，反向耐压高达1000V，内部集成四颗性能匹配的整流二极管，一颗器件就可以实现完整桥式整流功能，完全胜任民用消费类电源的交流直流转换工作。

在传统电路设计中，如果搭建全桥整流，工程师需要选型、备货、布局四颗独立的分立整流二极管。不仅BOM清单物料数量变多，采购、仓储、物料管控环节的工作量随之增加，四颗分立管参数还存在个体差异，器件一致性很难把控。而ABS210把四颗二极管封装在同一个本体之内，工厂生产阶段已经完成器件筛选配对，内部二极管参数一致性高，输出整流波形稳定。2A的额定电流，1000V的高反向耐压，留有充足的电气余量，能够应对电网浪涌、电压波动等工况，适配绝大多数小功率电源的设计需求，降低器件被反向电压击穿的风险。

二、替代四颗分立二极管，优化布板，提升量产良率

分立二极管搭建整流桥的方案，在批量生产过程中暴露出诸多现实痛点。四颗分立器件分开摆放，会大量占用PCB板的有效板面空间，布线走线迂回复杂，不利于适配器、LED驱动这类追求小型化、轻薄化的产品设计。同时SMT贴片作业时，四颗二极管需要同时完成贴装回流焊，只要其中任意一颗出现偏移、虚焊、漏焊、立碑等焊接缺陷，整个整流电路就会直接失效，引发整机不通电、输出异常等故障，拉高产品不良率，带来返修、物料损耗、产能浪费等额外生产成本。

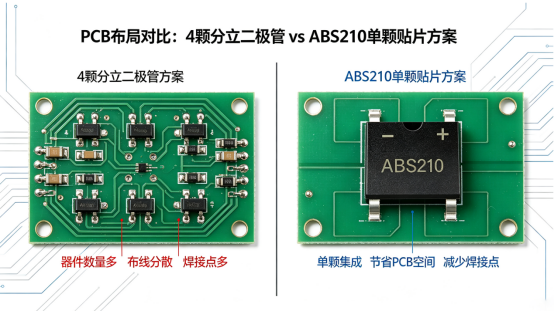

图2：PCB布局对比效果图,左侧4颗分立二极管布局,右侧ABS210单颗贴片布局

ABS210采用贴片一体化ABS封装，以单颗器件直接替代四颗分立整流二极管。元器件数量大幅缩减，BOM更简洁，PCB布局得到极大简化，释放出宝贵的板卡空间，给周边滤波、变压器等器件留出设计余量，助力电源整机小型化迭代升级。器件是标准贴片形态，完全兼容SMT自动化回流焊生产工艺，机器一次性完成贴装焊接，整流电路即可成型。把原来四颗器件的焊接风险，降低至单颗器件，从根源上减少多器件带来的各类焊接不良，显著提升电源板的生产良率，压缩工厂的返修工时与物料损耗，非常适合大批量规模化量产项目。

三、多场景通用，适配各类小功率整流回路

ABS210主要应用于电源的交流输入侧桥式整流回路，凭借2A/1000V的规格与贴片封装优势，应用覆盖面十分广泛。

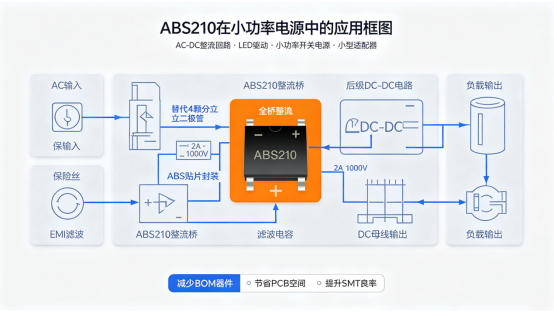

图3:电源原理框图,ABS210在AC输入整流电路中的安装位置

该器件大量运用于LED驱动电源、小功率开关电源、小型充电器适配器等消费电子电路。贴片一体化封装体积小巧，贴装组装便捷，既适合全新产品的研发设计，也可以用于老版本电路的方案升级替换。在LED照明驱动中，它可以完成市电的整流转换，保障灯具稳定点亮；在小型适配器电源内部，承担AC转DC的基础工作，为后级电路提供直流输入。面对当下电子产品不断缩小体积的行业趋势，ABS封装的贴片整流桥，完美契合高密度布板的设计诉求，给硬件工程师提供高性价比的选型思路。

四、设计使用注意事项，做好散热保障长期可靠性

即便器件本身性能优异，实际电路设计依旧需要重视细节，才能充分发挥器件能力，保障整机长期稳定运行。选型阶段需要预留合理功率余量，尽量不要让器件长期工作在满负荷极限状态，规避大电流持续工作带来的过热问题。PCB绘制的时候，需要重点做好铺铜设计，利用铜箔面积辅助器件散热，合理规划引脚铜箔大小，改善器件的散热条件，有效控制器件温升。如果散热处理不到位，长时间高温工作会加速器件老化，缩短电源整体使用寿命。

综合来看，ABS210贴片整流桥，用单颗集成器件替代四颗分立二极管，实现整流功能的同时，精简物料清单、简化PCB布局、降低SMT焊接不良、提升量产良率。在LED驱动、小功率开关电源、小型适配器等场景，是分立二极管整流方案优质的升级替代选择。合理预留功率余量，配合铺铜散热设计，便可以让器件长期稳定输出，为电源整机可靠性保驾护航。
