4N65高压MOS管主要应用场景｜4A 650V功率MOSFET选型参考

导语

在220V市电输入的中小功率电源设计中，高压功率MOSFET是整机性能的核心器件。电源效率、温升表现、整机可靠性，很大程度上取决于原边开关管的选型是否合理。4N65（XB4N65）作为一款4A 650V N沟道高压功率MOS管，凭借均衡的导通电阻、优秀雪崩耐量以及稳定开关特性，成为2050W中小功率电源方案里高性价比常用器件。本文围绕4N65器件特性、主流应用场景、封装差异以及实际选型设计要点展开，给硬件工程师、电源研发、采购选型提供一份实用参考。

图1：4N65 XB4N65器件实拍图

功率MOSFET作为电源变换的开关核心，高压650V等级器件专门适配国内220V交流市电输入环境。市电经过整流滤波之后，直流母线电压最高可达到370V以上，考虑浪涌、电压尖峰冲击，器件耐压必须预留充足安全余量，650V耐压MOS就成为反激电源原边开关管的主流档位。

4N65（XB4N65）规格为N沟道，持续漏极电流4A，耐压650V。器件导通电阻控制在合理区间，不会因为Rds(on)过大造成严重导通损耗；同时具备良好雪崩耐量，面对电路尖峰、负载突变、开机冲击等异常工况，器件抗冲击能力更强，降低意外炸管概率。开关速度表现适中，兼顾开关损耗与EMI管控，不需要复杂调试就可以适配绝大多数中小功率ACDC反激拓扑。

很多工程师选型容易陷入只看电流电压参数的误区，同规格标称4A650V MOS，雪崩耐量、栅极电荷、开关参数差异，会直接导致电源成品的温升、可靠性天差地别。XB4N65在雪崩耐受能力上做了优化，面对适配器、充电器频繁插拔、负载跳变场景，现场故障率会得到有效改善。

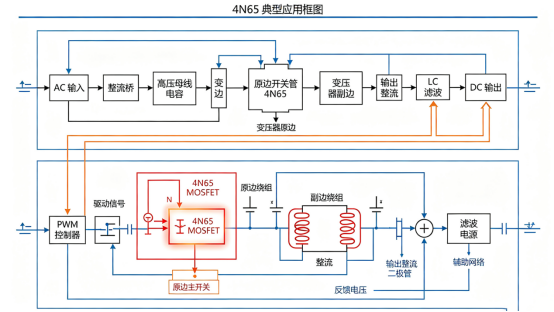

图2：4N65典型应用框图，ACDC反激电源架构示意图

一．4N65（XB4N65）核心应用场景

1、2050W ACDC反激适配器、充电器

这是4N65最核心使用领域。日常消费类电源，手机快充充电器、小家电电源适配器、外设电源模块，功率区间落在2050W，220V市电输入，反激拓扑是最成熟方案。 4A电流规格，足够应对该功率等级下母线侧峰值电流；650V耐压扛住整流后母线高压与变压器关断产生的电压尖峰。在常规5V、12V、24V输出适配器方案中，4N65作为原边主开关管，能够做到整机温升可控，长时间连续工作稳定。

2、LED驱动电源

LED照明驱动市场需求量巨大，面板灯、灯带电源、小型路灯驱动，大量采用220V输入隔离反激方案。LED负载属于恒流输出特性，工作过程会存在负载波动。4N65优秀的雪崩耐量，可以应对LED开路、短路等异常工况冲击。中小功率LED驱动2045W档位，TO252贴片版本适合高密度贴片电源板；TO220F插件版本方便加装散热片，适合散热条件较差的外壳密闭灯具电源。

3、小型逆变器

小功率车载逆变、储能辅助逆变模块，低压转高压逆变回路，4N65可参与直流变换环节。这里需要注意，逆变器工况电流冲击相比适配器更大，选型使用时必须做好功率降额，不能满功率运行。适合几十瓦级别小型逆变设备，大功率逆变场景不建议直接选用。

4、H桥电机驱动

直流电机H桥驱动电路，当系统母线电压较高时，650V等级MOS可以用于高压侧电机控制。电机启停、堵转瞬间会产生反向电动势，雪崩性能就起到保护作用。4N65适合小型高压电机驱动，不适合大功率工业电机场景。

5、家电设备辅助电源

各类家电主板辅助供电，空调、厨电、小家电内部辅助电源，一般功率不高，大多十几瓦到四十几瓦，给主控芯片、继电器、显示模块供电。家电产品对器件可靠性要求严苛，工作环境温度变化大。4N65两种封装灵活选择，插件版本适合传统家电电路板，贴片版本适配新一代小型化家电PCB设计。

二．封装选型：TO220F VS TO252

4N65（XB4N65）提供TO220F插件、TO252贴片两大主流封装，两种芯片内核一致，区别在于散热形式、装配工艺。

TO220F为直插封装，带绝缘塑胶外壳，可以直接锁散热片，散热能力强。适合插件流水线生产，电源功率接近上限、机箱内部散热环境差的项目优先选TO220F。缺点是占用PCB面积更大，需要插件工序，不利于产品小型化。

TO252贴片封装，属于SMT表贴器件，机器贴装，生产效率高，PCB布局更紧凑，契合电源小型化趋势。但TO252散热依靠铜皮铺铜，PCB设计阶段必须预留足够铺铜面积用来散热；如果铺铜不足，器件温升会明显上升。

项目量产阶段，要结合自身生产工艺：工厂以插件生产线为主选TO220F；全贴片SMT生产，优先评估TO252版本，同时优化PCB散热铺铜。同颗MOS内核，封装不同，整机散热上限差距十分明显。

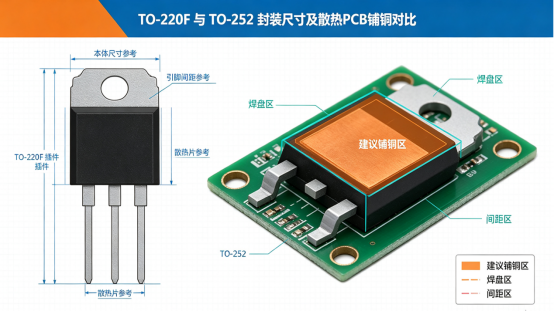

图3：对比示意图，TO220F与TO252封装尺寸、散热PCB铺铜参考示意图

三．4N65 MOSFET选型与电路设计避坑要点

拿到规格合适的MOS管不等于电源就稳定，硬件设计不合理，再好的器件也会出现发烫、异常损坏、炸管问题，在使用4N65时，下面几点需要重点关注。

第一，预留充足功率余量。4A是器件最大持续电流参数，实际设计不能跑满额定值。电源峰值工作电流要做降额使用，一般建议实际最大工作电流不超过器件额定6070%。遇到浪涌、瞬态冲击，余量就是器件的安全屏障。很多样机实验室测试正常，量产现场出现偶发炸管，大多就是余量不足导致。

第二，重视MOS驱动电路设计。栅极驱动电阻不可随意省略，电阻取值影响开关速度。电阻太小，开关过快，EMI干扰恶化；电阻过大，开关损耗上升，管子严重发烫。需要根据实际开关频率调试合适驱动阻值，同时栅极回路走线尽量短，减少寄生电感。

第三，RCD吸收电路不可马虎。反激电源变压器关断时刻会产生很高电压尖峰，即便MOS耐压650V，尖峰一旦超标，依然会击穿器件。RCD吸收回路参数要实测波形调整，不能直接照搬参考电路数值，用示波器观测MOS管DS尖峰电压，把尖峰压制在安全范围之内。

第四，关注PCB散热设计。TO252贴片版本，漏极焊盘需要大面积铺铜，用来导出热量；TO220F装配确认散热片接触良好。样机测试必须做高温满载老化测试，观测MOS管表面温度，高温环境下器件参数会发生漂移，老化测试可以提前暴露潜在隐患。

第五，区分器件版本。市场上4N65型号繁多，不同厂商器件雪崩耐量、栅极参数参差不齐，选型时重点核对雪崩耐量指标，不要只看电压电流标称参数。XB4N65优化雪崩特性，更适配消费电源、家电容易出现冲击的应用场景。

四．总结

4N65（XB4N65）4A 650V N沟道高压功率MOSFET，定位就是220V输入下2050W中小功率电源。主力落地在ACDC反激适配器、充电器、LED驱动电源，同时覆盖小型逆变器、H桥电机驱动、家电辅助电源。TO220F插件、TO252贴片两种封装，兼顾传统插件生产与SMT贴片小型化设计。

器件只是硬件方案其中一环，充足功率降额、合理驱动电路、完善吸收回路、到位PCB散热，几方面配合，才能充分发挥MOS本身性能，规避发烫、炸管等故障。做电源设计，器件选型与外围电路设计缺一不可。在做4050W以内高压电源方案时，4N65是一款值得纳入选型库的高性价比高压MOS管。
