N沟道MOS管AO3400,小信号小负载开关器件选型指南

在小家电、模块电源、工控控制板、智能穿戴外设等硬件设计场景中,小信号、小负载的电路通断控制是最基础也最关键的设计环节。很多硬件工程师尤其是新手,在设计低压小功率开关电路时,常常习惯性套用经典电路，盲目选用通用MOS管型号，忽略实际工况与器件参数的匹配度。看似简单的开关电路,却频繁出现MOS管发热严重、待机误开启、开关响应失效、带载能力不足等问题,直接影响整机电路的稳定性和使用寿命。

在众多小封装N沟道MOS管中,AO3400凭借SOT-23超小封装、适配电压广、驱动简易、性价比突出的优势,成为行业内小负载开关场景的主流选型,被广泛应用于各类小家电控制板、电源辅助回路、IO信号开关、LED背光控制等电路中。但选型绝非认准型号即可,只有吃透核心参数,结合负载特性、工作电压、驱动条件综合评估,才能彻底规避设计隐患,保障电路长期稳定运行。

图1：AO3400 SOT-23封装实物与引脚定义图

AO3400为常规N沟道增强型MOS管,采用贴片SOT-23封装,体积小巧,极大节省PCB板空间,完美适配小型化、轻量化的小家电和模块化电源产品。相较于大封装MOS管,它无需额外散热结构,在小功率工况下可满足自然散热需求，适配绝大多数低压小开关场景。但封装小巧也带来了散热局限,这也是很多工程师实际应用中遇到发烫问题的核心原因,因此参数匹配和工况降额设计尤为重要。

一．四大核心参数,决定AO3400选型可靠性

很多设计故障的根源，都是单纯照搬型号，忽略参数与电路工况的适配性。AO3400的选型核心,重点围绕耐压、持续电流、导通电阻、栅极阈值电压四大关键参数展开,每一项参数都对应具体的电路风险。

第一,漏源耐压Vds,是器件的安全底线。AO3400额定耐压值为30V,适用于24V及以下低压电路设计。硬件设计必须预留充足电压余量,电路中的瞬时尖峰电压、电压波动都不能逼近额定耐压值。如果应用在电压波动较大的模块电源回路,未做稳压防护,极易造成MOS管击穿烧毁,因此24V供电场景需严格做好尖峰吸收设计。

第二,持续漏极电流Id,关乎器件带载能力。AO3400标称持续电流为5.8A,但该数值是理想散热、标准室温条件下的理论参数。由于SOT-23封装散热面积极小，实际PCB贴装后散热条件有限，工程应用中必须降额使用。常规稳定设计建议控制在3A以内,长期满载工况需进一步降额,避免持续大电流导致器件过热损坏。

第三,导通电阻Rds(on),直接决定器件发热程度。AO3400低导通电阻是其核心优势,标准工况下阻值极低,导通损耗小。但需要注意，导通电阻会随温度升高小幅增大,形成温升恶性循环。在小负载长期导通的场景中,看似微小的导通损耗会持续累积,若PCB走线过细、散热不佳，依然会出现明显发烫，影响电路稳定性。

第四，栅极阈值电压Vgs(th)，是规避误开启、开关失效的关键。AO3400栅极开启电压为1.5V-2.5V,适配绝大多数MCU IO口3.3V、5V驱动电平。但如果主控IO口高电平电压偏低、驱动能力不足,栅极电压处于临界阈值,会导致MOS管无法完全导通,工作在放大区,引发剧烈发热。同时栅极悬空无下拉电阻时,极易受环境干扰出现误开启,这也是小信号控制电路最常见的踩坑点。

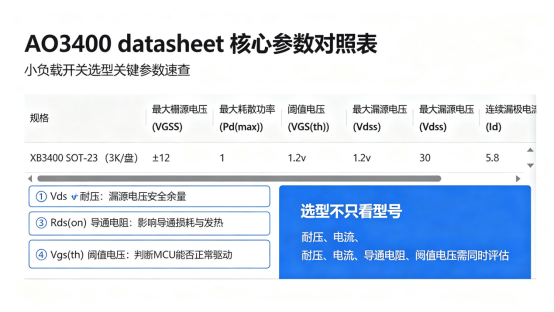

图2：AO3400 datasheet核心参数对照表

二．实战选型技巧,规避小负载开关常见故障

结合小家电、模块电源、控制板的实际应用场景,AO3400的选型需要结合负载类型、工作环境、驱动条件综合判断，针对性规避各类设计问题。

针对小信号控制场景,比如IO口控制继电器、指示灯、辅助回路通断，重点优化栅极驱动电路。建议在栅极与源极之间增加10K下拉电阻,避免上电瞬间栅极悬空引发误开启，同时保证MCU输出高电平稳定大于阈值电压,确保MOS管快速、完全导通。

针对小功率负载场景,需要提前核算工作电流与导通功耗。优先根据实际最大工作电流，结合导通电阻计算损耗,预判器件温升。若负载电流偏大、工作时间长，需优化PCB走线,加宽电流路径,提升散热能力,坚决避免小封装MOS管超负荷工作。

针对电压波动场景,必须做好电压余量设计。系统最高工作电压、瞬时尖峰电压都要纳入考量,在电源输入端增加稳压、尖峰吸收电路,防止瞬态高压击穿MOS管,保障器件长期可靠工作。

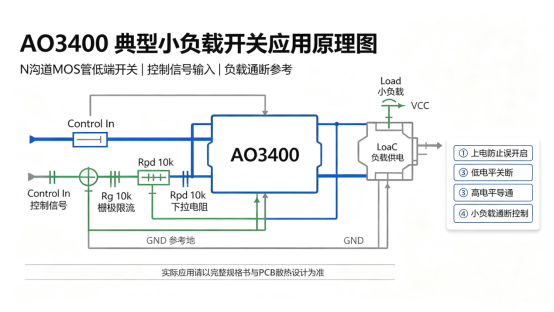

图3：AO3400典型小负载开关应用原理图

三．总结

AO3400作为SOT-23封装经典N沟道MOS管，凭借小巧体积、低损耗、易驱动、高性价比的特性，完全适配小家电、模块电源、控制板的小信号、小负载开关场景，是低压小功率电路的优选器件。但硬件设计无小事，不能仅凭型号惯性选型。只有精准把控耐压、电流、导通电阻、栅极阈值电压四大核心参数，结合实际工况做好降额设计、外围电路优化和散热规划，才能彻底解决器件发热、误开启、开关失效等常见问题，让小负载开关电路稳定、可靠运行，有效提升产品整体品质。
