SMASMBSMC肖特基二极管散热对比｜贴片封装选型别只看标称电流

做电源.硬件设计的工程师,大概率都遇到过这种诡异问题：实验室常温测试完美达标,量产整机高温老化、满载工况下,肖特基二极管频繁过热.压降飙升甚至击穿烧毁。

排查参数,核对耐压,验算电流都完全符合规格书,看似毫无问题,实则踩中了硬件选型最容易忽略的误区：只盯器件标称电流,忽略贴片封装的散热极限差异。

市面上主流的贴片肖特基二极管,SMA、SMB、SMC三大封装，即便芯片内核、标称电流几乎一致,不同封装带来的散热差距,足以让整机高温可靠性天差地别。今天就深度拆解三款封装的散热性能差异、PCB布局要点和精准选型逻辑,彻底规避过热失效隐患。

一、先理清核心误区:标称电流≠实际带载能

很多新手乃至资深工程师选型时,都会陷入一个固有思维:只要二极管的规格书标称电流大于电路最大工作电流,就可以直接套用。

但规格书的标称电流、额定功率,都是在标准测试环境、理想焊盘铺铜、常温25℃条件下测得的理论最大值。

而实际整机工况完全不同：密闭机身、多器件集中发热、环境温度60℃~85℃、长期满载运行。此时封装散热短板会被无限放大,二极管的实际通流能力、功率耐受度会大幅缩水,原本够用的参数,最终会因散热不足导致过热失效。

简单来说：肖特基二极管的真实承载上限,从来不只看芯片,最终由封装散热能力决定。三款主流贴片封装的体积、焊盘、导热结构差异,直接锁定了各自的功率上限。

二、SMA/SMB/SMC三款封装散热&参数全方位对比

三款封装同属DO-214系列贴片结构,引脚架构相近,但尺寸、焊盘面积、导热效率逐级递增,散热性能呈现明显梯度差距,适配的工况场景也截然不同。

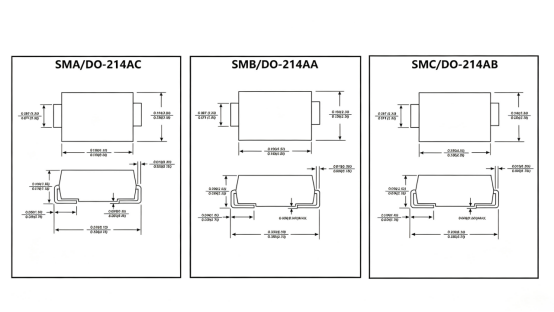

SMA、SMB、SMC尺寸图

1. SMA封装（DO-214AC）:最小体积，散热短板最明显

SMA是三款中体积最小、占板面积最紧凑的封装,整体尺寸4.5×2.5mm，高度仅1.1mm,最大优势是节省PCB空间,适配小型化产品设计。

但对应的短板极其突出:焊盘面积最小、导热路径窄、热阻最高。热量无法快速通过PCB铜箔扩散,热量极易堆积在器件本体。

参数层面,SMA常规适配1A~2A小电流工况,额定功耗约1W.一旦处于高温、满载状态,实际可承载电流会下降30%以上,轻微过载就会出现温升超标。

适配场景：小信号整流、辅助电源轻载回路、低功耗待机电路，仅适合长期轻载、无冲击电流的工况,严禁用于主功率整流、续流回路。

2. SMB封装（DO-214AA）:均衡中庸，通用性价比款

SMB尺寸介于SMA和SMC之间,规格4.5×3.5mm,体积比SMA大30%左右,焊盘面积显著拓宽,导热效率大幅提升,热阻介于两者之间,散热表现均衡稳定。

常规适配2A~3A中电流工况，额定功耗优于SMA,抗浪涌、抗过载能力更强,高温环境下的电流衰减幅度更小.既不会像SMA那样极易过热,也不会像SMC那样过度占用PCB面积,是消费电子常规电源电路的通用优选。

适配场景:普通电源适配器、锂电池保护电路、中小功率开关电源整流、常规续流回路,适配绝大多数常温、中载常规工况。

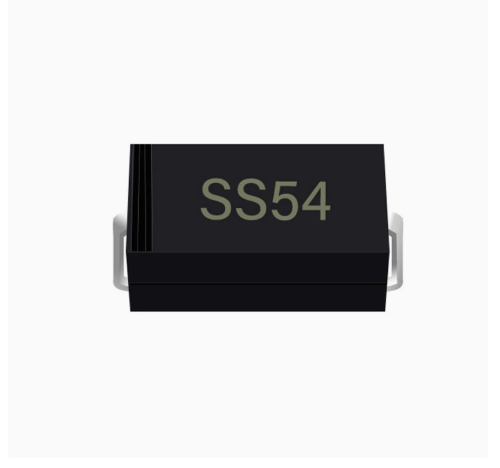

3. SMC封装（DO-214AB）:超大焊盘，散热性能天花板

SMC是三款中尺寸最大、散热最优的封装,尺寸7.7×5.9mm,拥有最大的散热焊盘和导热接触面,热量可以快速传导至PCB铺铜并扩散,热阻最低、功率耐受度最强。其常规适配3A~6A大电流工况,额定功耗可达2~3.5W,不仅通流能力强,高温降额曲线更平缓,即便在85℃高温、长期满载、频繁浪涌的严苛工况下,依然能保持稳定的工作状态,不易出现温升超标、性能衰减问题。

适配场景：大功率开关电源主整流、工业控制设备、车载电子、高频续流回路、大电流冲击工况，是高可靠性、高负载场景的唯一优选。

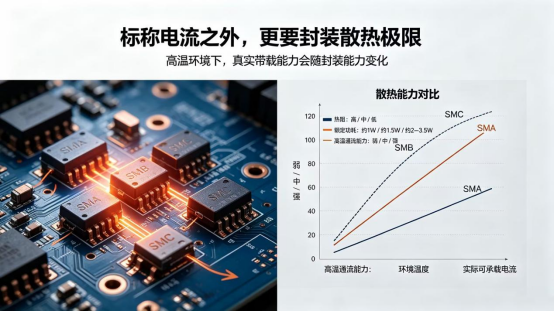

SMA/SMB/SMC封装热阻、额定功耗、高温通流能力对比数据表

三、核心关键:PCB铺铜,决定封装散热的真实上限

很多工程师选对了SMC大封装,却依然出现二极管过热问题,核心原因就是:忽略PCB铺铜设计,浪费了封装的散热潜力。

贴片肖特基没有引脚散热，几乎100%依靠底部焊盘+PCB铜箔导热散热。封装只是基础，铺铜面积、铜厚、开窗设计，才是最终决定散热效果的关键。

1、SMA小封装：本身散热余量极小,必须最大化铺铜,否则高温工况下极易失效,不建议做任何功率过载；

2、SMB中封装：常规工况需保证足够铺铜面积,避免局部热量堆积,满足常规降额需求即可；

3、SMC大封装：大焊盘必须搭配大面积完整铺铜、适当打过孔,才能充分释放散热优势,否则大封装的性能优势会完全白费。

这里给大家一个工程通用准则:大电流、高温工况,优先选SMC封装+足量铺铜；轻载小信号，优选SMA精简空间；通用场景折中选用SMB。选型必须结合封装散热+PCB设计双重降额，不能单纯依赖器件标称参数。

四、工程选型总结:告别盲目选型,精准匹配工况

综合尺寸、散热、功耗、工况适配性,给大家整理出可直接落地的选型逻辑，避开所有踩坑点：

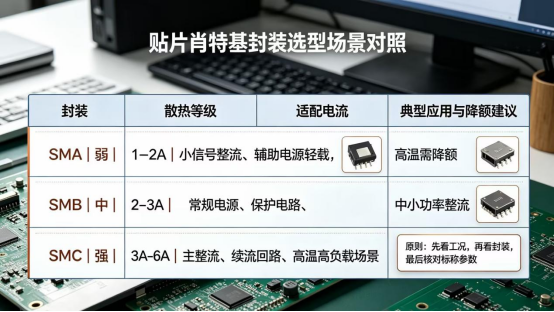

SMA/SMB/SMC肖特基封装选型场景对照表

1、SMA封装:散热弱、体积最小,适配1-2A小电流、轻载、常温、小信号电路,追求PCB极致精简严禁大功率、高温、冲击工况；

2、SMB封装:散热均衡、性价比高,适配2-3A中电流、常规电源、常温满载工况,是消费电子通用最优解；

3、SMC封装:散热最优、功率余量足,适配3A以上大电流、高温密闭、满载持续工作、浪涌冲击工况,主打高可靠性。

五、写在最后

硬件设计的可靠性,从来不是靠参数堆砌,而是靠细节把控。肖特基二极管作为电源回路的核心器件,看似简单,却是整机失效的高频点位。

记住核心原则：标称电流只是理论值，封装散热能力+PCB铺铜设计,才是器件真实的工作上限。

不要再盲目照搬规格书参数,根据实际工况匹配对应封装、做好散热降额,才能从根源上解决二极管高温过热、烧毁失效问题,大幅提升电源整机的稳定性与使用寿命。
