GBU扁桥堆温升如何控制｜小家电电源实测，规避热击穿批量返修

做小家电电源的工程师，大概率都踩过这个坑：样机调试一切正常，标称电流也留了余量，可量产后半年，售后返修单里"不通电""烧保险"的单子慢慢多起来。拆开一看，GBU 扁桥堆附近的 PCB 已经发黄，桥堆本体有热老化痕迹，严重的甚至软击穿短路。

问题往往不在"有没有坏"，而在"温升有没有控住"。

一、实测发现:只看标称电流,是最容易踩的坑

我们在几款典型小家电（破壁机、空气炸锅、电饭煲）的电源板上做了满载温升实测，环境温度 25℃，密闭机壳内运行 30 分钟后记录桥堆壳温。

一个共性现象是：很多项目选 GBU 时只对标称电流做简单降额，却忽略了正向压降 VF 和实际散热条件。 同样是 GBU1010，用在不同板子上，壳温差能到 20℃ 以上。

原因不复杂。桥堆的导通损耗大致可以用 P = VF × I 估算，满载时四个二极管两两导通，发热集中在芯片结区。小家电内部空间密闭、自然对流差，热量散不出去，结温就会快速冲高。结温长期逼近或超过额定值，芯片钝化层老化加速，先是反向漏电变大（软击穿），再发展成彻底短路，连带烧保险、炸整流前端。

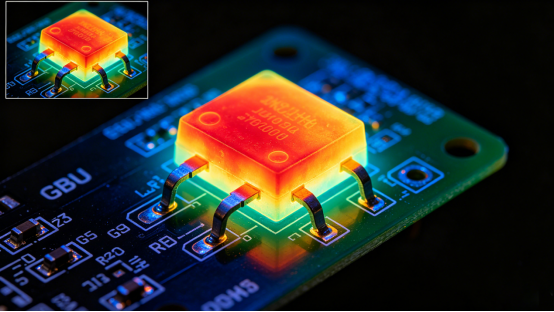

 桥堆满载热成像图

二、选型:电流降额要做，低 VF 芯片更要优先

控温升的第一步是选型，核心就两条：电流降额 + 低 VF。

先说降额。GBU 的标称电流是在特定散热条件（通常是无限大散热片或指定铜箔面积）下测出来的，小家电那种"一小块 PCB + 密闭机壳"的环境，散热能力远低于测试条件。经验上，实际工作平均电流建议控制在标称值的 50%~60% 以内，比如 4A 应用选 GBU1010（10A）而不是 GBU608（6A），多花的那点成本，远低于后期返修。

再说 VF。正向压降每降低 0.1V，满载导通损耗就能降一截。以 4A 应用为例，VF 从 1.1V 降到 0.9V，单管损耗减少约 0.8W，四个芯片合计就是明显的温差。优先选低 VF 工艺的芯片（如薄硅片、沟槽栅结构），是从源头降发热最直接的手段。

另外，反向耐压留够余量即可，不必盲目追求高压型号——高压芯片通常 VF 也更高，反而不利于温升。220V 交流应用，600V~800V 耐压足够。

不同 VF 壳温对比曲线

三、散热：PCB铜箔是第一道散热片

选对了器件，散热设计跟不上，温升照样超标。小家电成本敏感，不太可能上复杂散热结构，但有几个低成本动作非常有效。

第一，加大焊盘铜箔面积。 GBU 的四个引脚焊盘，尤其是两个交流输入端和两个直流输出端，尽量铺大面积铜箔，顶层底层都铺，用过孔连通。铜箔是桥堆最直接的散热路径，引脚把芯片的热导到焊盘，再由铜箔扩散到整个 PCB。实测中，焊盘铜箔从 50mm² 加大到 200mm²，壳温能降 8~12℃。

第二，必要时加简易散热片。 如果功率较大（比如 1500W 以上的加热类小家电），铜箔散热不够，可以在桥堆上扣一个小铝散热片，用导热硅胶或卡扣固定。注意散热片和桥堆之间要涂导热硅脂，消除空气间隙。散热片不需要很大，表面积有个 5~10 倍桥堆本体面积就有明显效果。

第三，注意布局。 桥堆尽量远离电解电容、变压器等同样发热的器件，避免热叠加；周边预留一定的空气流通空间，不要被结构件完全贴死。

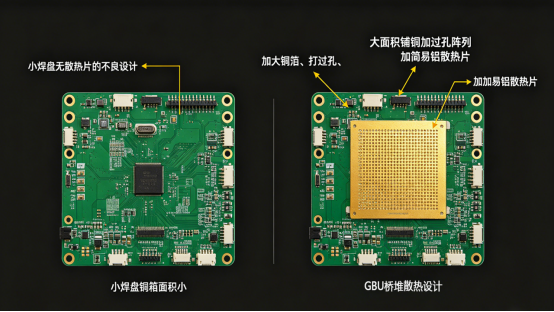

PCB 散热设计对比示意图

四、别忽略浪涌：瞬时大电流也会推高温升

很多人以为温升只和稳态满载有关，其实上电瞬间的浪涌电流对桥堆的冲击同样不容忽视。

小家电电源输入端通常有大容量电解电容，上电瞬间电容相当于短路，会产生一个远大于稳态的充电浪涌电流，峰值可能达到稳态电流的 5~10 倍。这个电流虽然持续时间短（毫秒级），但反复上电累积，会加剧芯片结温波动和热应力，长期下来加速老化。

应对手段很成熟：在整流桥前端串入 NTC 热敏电阻（如 MF72 系列），利用冷态高阻值抑制浪涌，热态低阻值不影响正常工作。 功率较大的场合也可以用继电器+NTC 的组合，正常工作后短接 NTC 进一步降低损耗。此外，输入端加压敏电阻做防雷击浪涌保护，也是常规操作。

五、总结：选型、降额、散热三者配合

回到开头那个返修问题，桥堆温升控制其实没有玄学，就是三件事做到位：

1. 选型：优先低 VF 芯片，耐压够用就行，不盲目选高压高 VF 型号；

2. 降额：实际工作电流控制在标称值 50%~60%，别在散热差的环境里硬撑标称电流；

3. 散热：PCB 大面积铺铜+过孔是基础，功率大就加简易散热片，布局避开热源叠加。

再配合输入端的浪涌抑制，把稳态温升和瞬态冲击都管住，GBU 桥堆的结温就能稳定在安全区间，小家电电源的长期可靠性自然上来，售后返修率也能压下去。电源设计里，温升这件事，前期多花几分钱，后期少赔几块钱，账其实很好算。
