GBU扁桥堆温升如何控制？解决小家电电源热击穿、批量返修难题

在小家电电源方案设计中，GBU系列扁式整流桥凭借体积小、适配性强、性价比高的优势，成为快充电源、小功率适配器、家居小家电的主流整流器件。

但大量量产实测和售后返修数据显示：温升超标导致的桥堆热老化、软击穿，是小家电电源后期失效、批量返修的核心元凶之一。很多研发工程师踩坑，并非选型参数不达标，而是忽略了密闭工况下的温升隐患。

一、小家电致命工况：密闭空间，放大桥堆发热风险

小家电机身结构紧凑，内部空间封闭、无主动通风结构，整机工作时热量堆积严重，形成高温密闭工作环境。

绝大多数常规设计仅参考桥堆标称额定电流，简单匹配电路功率，完全忽略两个关键核心因素：芯片正向压降VF 和 PCB实际散热条件。

满载持续工作状态下，GBU桥堆导通损耗持续累积，热量无法快速散出，芯片结温短时间内急剧飙升。长期高温运行会加速芯片封装老化、内部晶格损伤，初期表现为电源轻微纹波异常，后期直接出现软击穿、导通失效、短路烧毁，引发批量售后返修问题。

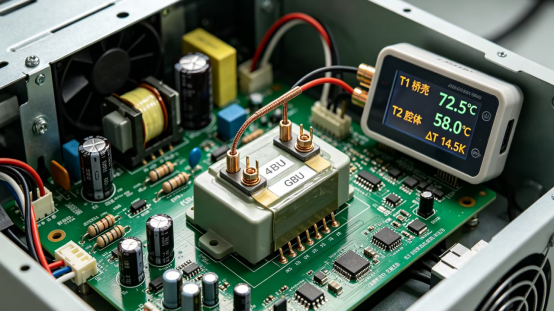

密闭小家电整机满载工况下，GBU扁桥堆温升实测场景

二、温升超标核心根源：只看电流，忽略损耗与散热

结合多款小家电电源实测数据，总结出桥堆温升超标的两大设计误区：

1. 唯标称电流论：同规格GBU桥堆，不同晶圆工艺的正向压降VF差异极大。VF值越高，导通损耗越大，同等工作电流下发热量成倍增加，是隐性发热元凶；

2. 散热设计缺失：扁桥堆为贴片封装，完全依赖PCB铜箔导热。多数量产方案焊盘铜箔面积过小、无铺铜散热设计，热传导路径堵塞，热量持续堆积。

除此之外，上电瞬时浪涌大电流会瞬间冲击桥堆，短时峰值功耗剧增，反复叠加后进一步拉高整体工作温度，加速器件老化失效。

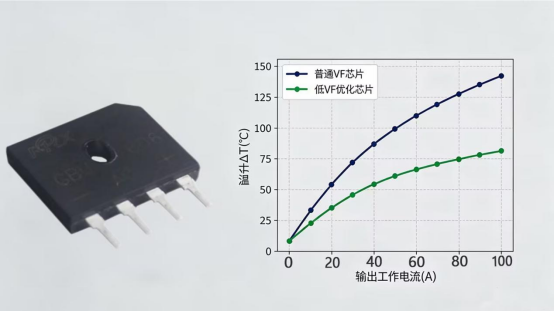

不同VF工艺芯片，同等负载下温升差异实测数据

三、量产级解决方案：三步精准控温，杜绝热击穿

想要彻底控制GBU扁桥堆温升，规避批量返修问题，无需复杂改板，通过选型降额、优化散热、抑制浪涌三者结合，即可将结温稳定在安全区间。

1. 选型优先：低VF芯片+电流降额设计

摒弃单纯对标标称电流的选型习惯，优先选用低正向压降的GBU扁桥堆，从源头降低导通功耗、减少基础发热。同时严格执行电流降额规范，小家电连续满载工况建议降额30%以上使用，预留充足功率余量，避免器件长期满负荷极限工作。

2. 优化散热：打通PCB热传导路径

针对贴片扁桥堆的散热特性，针对性优化PCB设计：

• 大幅加大桥堆引脚焊盘铜箔面积，大面积铺铜辅助导热；

• 高功率、长时间工作机型，可加装简易贴片散热片，强化被动散热；

• 尽量避开整机高温集中区域，远离变压器、功率电阻等发热器件。

3. 电路防护：抑制上电浪涌冲击

在电源输入端增加适配的浪涌抑制方案，削弱上电瞬间峰值大电流对桥堆的冲击，避免瞬时高温脉冲反复损伤芯片，稳定长期工作温升。

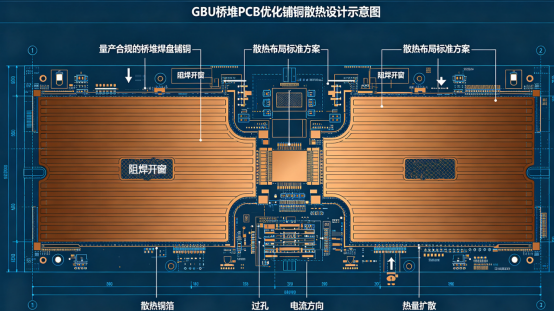

量产合规的桥堆焊盘铺铜、散热布局标准方案

四、设计总结：三位一体，提升电源长期可靠性

小家电电源的桥堆故障，从来不是单一器件质量问题，而是选型、散热、电路防护匹配失衡导致的系统性问题。

低VF选型降低基础发热、降额使用减少负荷压力、PCB优化疏通散热路径、浪涌防护规避瞬时温升冲击，四项优化方案落地后，可有效将GBU扁桥堆结温控 制在安全范围，彻底解决热老化、软击穿问题，大幅降低小家电电源售后返修率，提升产品市场口碑与稳定性。

后续小家电电源迭代设计，优先落实温升匹配设计，才能从根本上规避批量质量隐患！
