三端稳压管零基础入门：三个脚如何把电压“钉”在固定值？

在电子制作、电路维修中，三端稳压管是最常见、最实用的基础元器件。很多新手初次接触都会疑惑：它只有简简单单三个引脚，没有复杂电路、没有精密旋钮，到底是怎么把波动的电压，稳稳“钉”在一个固定数值的？

一、先认识：三端稳压管长什么样、三个脚分别是谁？

三端稳压管，顾名思义就是只有三个功能引脚的电压稳压元器件，市面上最常用的就是78XX系列（固定正电压输出）、79XX系列（固定负电压输出），比如7805、7812、7905等，是零基础入门的首选型号。

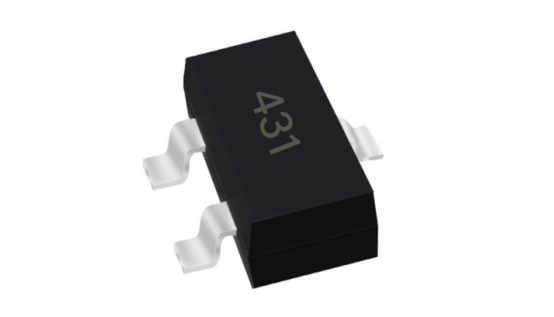

不管是直插封装的经典款式，还是贴片款式，三个引脚的核心功能固定不变，分别是：输入端、接地端、输出端。

三个引脚核心功能（零基础必记）

输入脚（Vin）：接入不稳定的电压。可以是电池电压、整流后的波动电压、适配器电压，电压会存在小幅高低波动，是电路的“进电口”。

接地脚（GND）：电路公共参考地，相当于电压的“零基准线”，所有电压高低都以这个引脚为参照，是稳压的基准核心。

输出脚（Vout）：输出稳定的固定电压，也就是我们最终需要的、被“钉住”的标准电压，给后续负载设备供电。

简单总结：一脚进电、一脚接地、一脚出稳压电，三个引脚分工明确，缺一不可，这也是它能实现稳压的基础。

二、核心疑问：三个脚，如何把电压“钉”死在固定值？

很多新手以为稳压是“阻挡高压、补齐低压”，其实三端稳压管的核心逻辑特别简单，全程可以理解为自动动态调压，不用人工干预，器件内部自动完成闭环调节。

我们以最常用的7805稳压管（固定输出5V）为例，手把手拆解稳压全过程，看懂这一个，所有三端固定稳压管都能融会贯通。

1、基础前提：输入电压必须高于输出电压

7805想要稳定输出5V，输入端需要接入7V-35V的不稳定电压。这个输入电压可能忽高忽低，比如电池电量下降电压变低、负载变化电压波动，但最终输出都会被牢牢固定在5V。

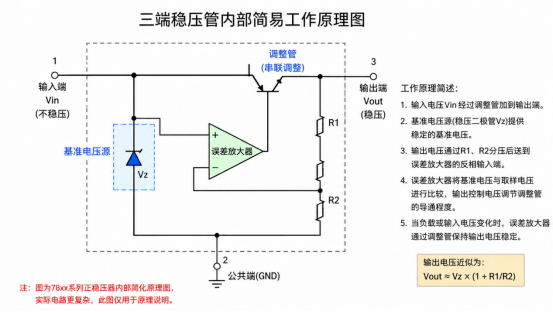

2、内部隐形工作：自带“电压监测+自动调压阀门”

三端稳压管看似外部只有三个脚，内部集成了高精度采样电路、基准电压源、调整管，相当于把一整套复杂稳压电路浓缩在一个小器件里，这也是它能极简稳压的核心。

3、动态稳压全过程（通俗大白话）

稳压的本质，就是内部实时对比、动态修正电压，全程毫秒级自动完成，分为两种波动情况：

情况一：输入电压偏高，输出有超压趋势

当输入电压升高，想要让输出电压超过5V时，稳压管内部的采样电路会第一时间检测到电压偏差，对比内部固定的5V基准电压后，自动调节内部调整管的导通程度，相当于关小电压阀门，分压多余的电压，强行把输出电压拉回5V。

情况二：输入电压偏低，输出有欠压趋势

当输入电压降低，输出电压想要低于5V时，内部电路同样快速检测偏差，自动开大电压阀门，减少内部分压损耗，补足输出电压，确保输出始终维持标准5V。

简单一句话总结核心原理：不管输入电压怎么波动，稳压管通过“实时监测、动态分压、精准修正”，抵消所有电压波动，最终把输出电压死死钉在设定值。

三、为什么需要接地脚？没有接地能不能稳压？

很多新手容易忽略接地脚，认为只要有输入、输出就能工作，其实接地脚是稳压的基准核心，没有接地就无法稳压。

电压是一个相对值，就像身高需要地面作为参照物，电压也需要“零电位基准”。接地脚接通电路公共地后，稳压管才能精准判断：当前输出电压是偏高、偏低、还是标准值，所有的对比、修正、调压工作，全部依托接地基准完成。

如果悬空接地脚，稳压管失去电压参考，输出电压会混乱、不稳定，完全失去稳压作用，这也是接线时最容易出错的关键点。

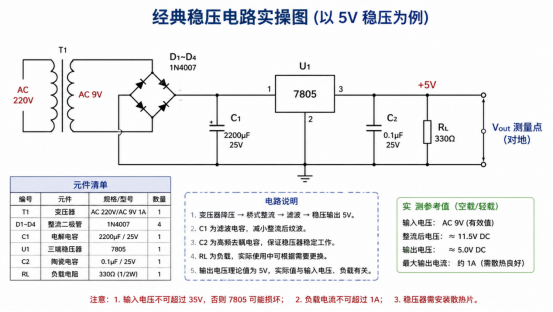

四、最基础实操电路：看懂就能上手接线

三端稳压管的应用电路极其简单，零基础新手也能轻松搭建，核心就是“输入滤波+稳压+输出滤波”，保证电压更纯净稳定。

电路接线逻辑

1.不稳定电源正极接稳压管输入脚，电源负极接稳压管接地脚；

2.输入端并联小电容，过滤输入电压的高频杂波；

3.输出端并联小电容，让输出的稳压电压更平滑、无抖动；

4.稳压管输出脚和地之间，接入需要供电的负载设备。

5.搭建完成后，无论输入电压如何小幅波动，负载端得到的电压都会被精准固定在5V，完美实现稳压效果。

五、新手必知：稳压核心小常识

固定电压不可改：三端固定稳压管的输出电压由型号决定，7805=5V、7812=12V、7905=-5V，无法通过接线修改，选型即定压。

必须预留压差：输入电压必须比输出电压高2V以上，比如5V输出至少需要7V输入，压差不足无法完成调压修正。

需做好散热：电压压差越大、输出电流越大，稳压管发热越严重，大电流场景需要加装散热片，避免器件烧毁。

六、全文总结

三端稳压管能靠三个引脚固定电压，核心逻辑一点也不复杂：输入脚接收波动电压，接地脚提供电压基准，器件内部自动监测、动态分压修正，最终从输出脚输出恒定不变的固定电压。

它把复杂的稳压电路集成化、极简话，凭借“三脚分工、自动闭环调压”的特性，成为电子电路中最通用的稳压器件，也是电子入门必须掌握的基础核心元器件。
