新邦微MBRF20100CT 肖特基整流二极管

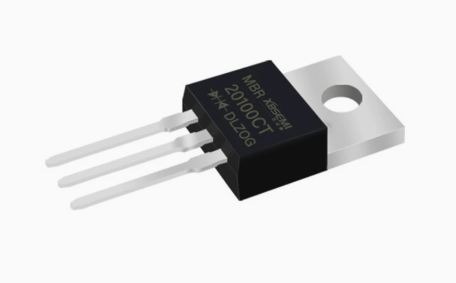

MBRF20100CT 是共阴极（Common Cathode）肖特基势垒整流二极管，采用 TO-220全塑封封装。低正向压降、低损耗、高效率、高浪涌能力，是高频开关电源输出整流与续流的经典选择。

型号说明

MBRF20100CT：20=整器件额定电流20A，100=反向耐压100V，CT=共阴极双二极管结构（内部两支10A管芯，共负极输出）。

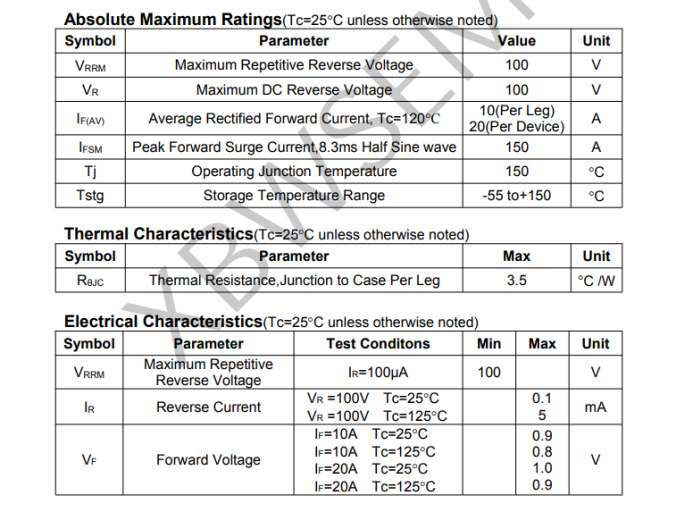

核心规格参数（Tc=25℃）

产品特点

· 低正向压降，导通损耗小、效率高

· 共阴极结构，两支管芯并联输出，布线灵活

· 高浪涌能力（150A），抗冲击

· TO-220F全塑封，无需绝缘垫片，安装安全便捷

使用场景

· 开关电源 / 电源适配器输出整流

· DC-DC 转换器

· 续流二极管（电机驱动、继电器、电感续流）

· 极性保护 / 防反接电路

· 充电器、LED 驱动电源、工控电源

典型应用

高频开关电源输出整流、续流二极管（Free Wheeling）、极性保护、DC/DC 转换器、电源适配器、充电器、电机驱动电源等。

选型注意事项

1. 电流：按每支路10A计算，双支路并联最20A，满载时注意两支管芯均流与散热；

2. 耐压：100V档建议用于输出 ≤60V 的场合，预留1.5~2倍电压余量，高压输出慎选；

3. 漏电：肖特基反向漏电流随温度升高明显增大（125℃达5mA），高温环境需核算漏电损耗；

4. 散热：全塑封热阻偏高，长时间大电流工作必须加散热器，控制结温 ≤150℃；

5. 高频：高频应用关注结电容与开关特性，必要时实测温升与效率。

买家顾虑与解决

1、担心参数虚标？ 新邦微只做原装正品，材料参数标准。需要了解规格书详情参数，可索取PDF规格书对照核对。

2、担心不是原装？ 新邦微品牌原厂规格书直出，型号丝印、封装尺寸可按规格书逐项验收，原厂出品，工厂保障。

3、担心散热和安装麻烦？ TO-220F全塑封隔离，无需绝缘垫片即可直接装散热器，安全又省事。

4、担心不会选型？ 共阴极管脚为标准排列（1、3脚为阳极，2脚为公共阴极），按负载电流和输出电压即可对号入座。工厂提供技术支持，一对一选型，让你少走弯路。
