肖特基与快恢复二极管对比:反向恢复速度为何相差3倍？

做开关电源、续流、整流或反向极性保护选型时,很多工程师会把快恢复二极管（FRD）和肖特基二极管（SBD）混为一谈。两者都以高速开关著称,但反向恢复性能天差地别,直接决定了整机的开关损耗、温升与 EMI 噪声。

为什么同样高速,两者反向恢复速度能差出3倍大甚至更大？答案不在工艺打磨，而在器件的导电机理。下面以两款产品（RS5MB 快恢复整流器、MBRF20100CT 肖特基势垒整流器）的实测数据来说明。

一、两种器件样本的关键参数

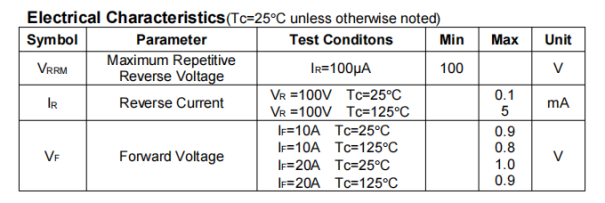

两种器件的关键参数对比如下,数据均取自规格书电气特性表。

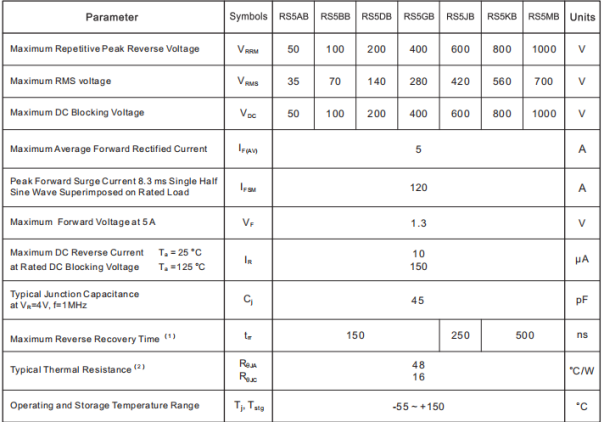

注意一个耐人寻味的细节:快恢复二极管规格书里明明白白写着 trr=150～500ns，而肖特基规格书的电气特性表里根本没有 trr 这一项。这份“缺失”本身就是最有力的证据——它意味着肖特基几乎没有传统意义上的反向恢复过程。图1  快恢复 RS5MB 绝对最大额定值与特性表（可见 trr=150/250/500ns）

二、核心差异:少子存储效应是差距根源

（一）快恢复二极管（PN 结少子器件）

快恢复二极管本质是双极性（少子）器件。正向导通时,大量少数载流子被注入并存储在 PN 结的漂移区；当电压快速反向,必须先把这些存储电荷全部抽取、复合掉，二极管才能真正截止,这个消耗的时间就是反向恢复时间 trr。

即便通过掺金、掺铂等重金属工艺加快少子复合,把 trr 压缩到百纳秒级，依然无法根除少子存储效应——这是 PN 结的物理本质。代价是:关断时会产生反向电流尖峰，带来开关损耗与 EMI 振铃；但好处是可以承受很高反向电压（本样本做到 1000V）。

（二）肖特基二极管（金属-半导体多子器件）

肖特基二极管是单极性（多子）器件,依靠金属-半导体接触势垒导电,导通只有多数载流子参与,几乎没有少子注入与存储,电压翻转时无需等待电荷复合,理论上不存在反向恢复过程。唯一的微小延时来自寄生结电容的充放电,而非传统意义的 trr。

代价同样明显:肖特基耐压很难做高（本样本仅 100V），且高温下反向漏电流会明显增大。

结论:快恢复二极管无论如何优化工艺,都摆脱不了 PN 结的少子存储效应,必须用 trr 时间去消散存储电荷；肖特基是多子导电,从根源上消除了这一过程。这是两类器件物理机理的差异,不是单纯的工艺水平高低。

三、曲线对照:差异一目了然

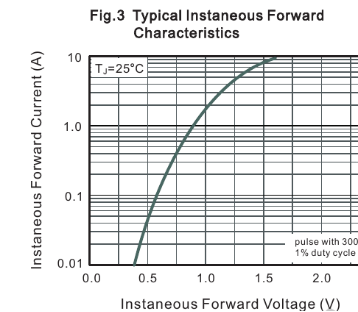

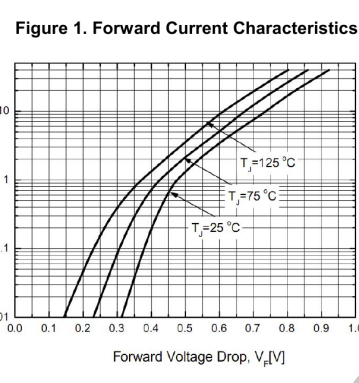

（一）正向伏安特性：肖特基压降更低

同为接近 10A 量级,肖特基 Vf 约 0.9V,快恢复约 1.3V。低压大电流下,肖特基导通损耗更低,这也是它“高效”名号的来源。

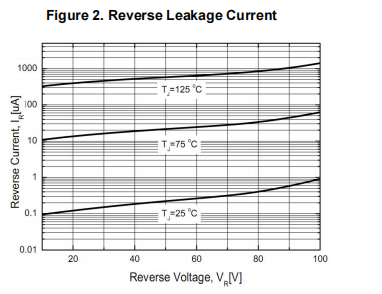

（二）反向漏电流:温度敏感度完全不同

重点观察肖特基曲线:结温从 25℃ 升到 125℃ 时,漏电流大幅抬升（本样本 100V 反向时由 0.1mA 升至 5mA 量级）；而快恢复 PN 结漏电流整体基数更低、温度敏感性也小。高温应用必须重点评估肖特基的漏电损耗。

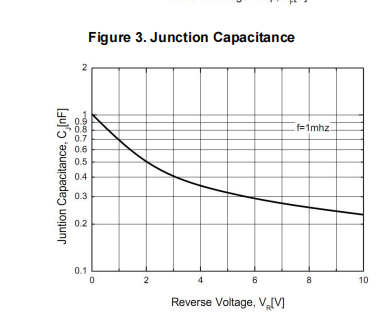

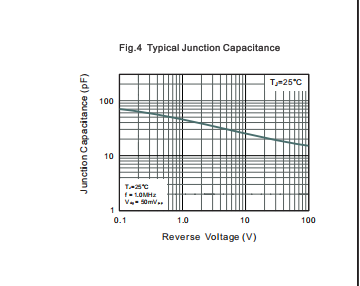

（三）结电容:肖特基唯一的速度制约

肖特基没有少子 trr,但结电容 Cj 会带来充放电损耗,在更高频、大电流工况下不可忽略,这是肖特基开关速度的实际限制因素。

四、选型速查:谁适合哪种电路？

选型提醒:高压（大于200V）电路不能随便上肖特基,耐压不足会被击穿；低压电路硬上快恢复,会引入额外 trr 损耗,整机发热变大、效率下降。低压大电流高频场景优先肖特基,高压中高频场景优先快恢复；低压又要求极高耐压时,可考虑快恢复与肖特基组合或碳化硅二极管。

五、总结

为什么反向恢复速度差 3 倍甚至更多？答案浓缩成一句话:快恢复二极管逃不掉 PN 结的少数载流子存储效应,必须消耗 trr 时间消散存储电荷；肖特基是多子导电，从机理上根除了这一恢复过程。两者速度差距源于物理本质,而非单纯的工艺水平。

实际工程中,不是谁速度快就无脑选谁——耐压、温度、漏电流、整机开关频率要综合权衡。理解机理,才能做对选型。
