SS8550是一个什么样的三极管?今天一篇文章来说清楚

如果你在拆过的小家电、音响或面包板项目里见过那枚黑色三只脚的小管子，八成就是它。SS8550 是一颗几乎每个电子工程师都用过的经典 PNP 中功率三极管：额定集电极电流 1.5A、集射极耐压 25V，属于通用型中功率晶体管，也是常见 NPN 管 SS8050 的互补（配套）器件。两者参数对称、特性匹配，常成对用于推挽放大、驱动和开关电路，是最常用的小功率管之一。这篇文章用几分钟把它讲清楚：它是什么、参数怎么看、能干什么、用的时候注意什么。

01 它到底是什么：一只“负逻辑”导通的功率管

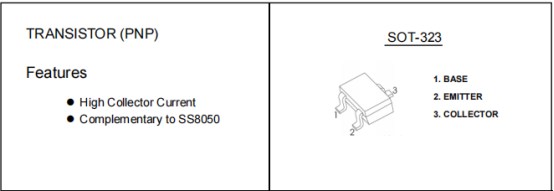

SS8550 是一颗 PNP 型硅外延三极管。要理解它，先分清 NPN 和 PNP：NPN 管是“基极给高电平就导通”，而 PNP 管正好相反——发射极接正电源、集电极接负载，基极给低电平（接地）才导通。这种“负逻辑”驱动在单片机直接驱动负载时非常方便，也是它能和 NPN 管配对互补的基础。

SS8550 与 SS8050 互为互补器件：除了极性相反，电流、耐压等关键参数基本对称。做推挽输出级时，一只管负责正半周、一只管负责负半周，两管配合效率高、失真小，这就是它最常见的“用武之地”。

02 核心规格参数：看表前先记住三个数（Ta=25℃）

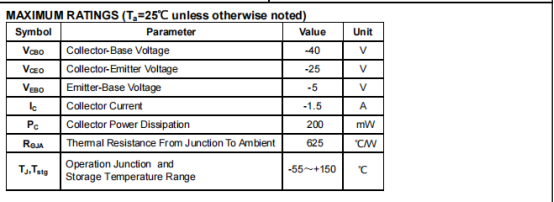

看整张表前，先记住三个数：1.5A 的连续电流、25V 的耐压、约 100MHz 的特征频率。只要负载电流和电压不越界，这颗管子就能扛得住；而 fT≈100MHz 意味着它不仅能做开关，做中频放大也够用。完整规格如下。

03 主要特点：为什么它比小信号管“能扛”

相比普通小信号管，SS8550 的四个特点决定了它的用法：

1.PNP 极性：低电平（负逻辑）驱动即可导通，与 NPN 管互补使用。

2.电流能力大：1.5A 连续电流，远超普通小信号管，可驱动继电器、蜂鸣器、LED 灯带等负载。

3.饱和压降低：VCE(sat)≤-0.5V，导通损耗小，适合做开关。

4.频率高、噪声低：fT 约 100MHz，适合中频放大。

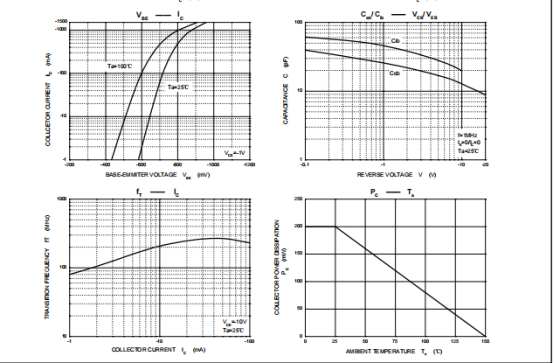

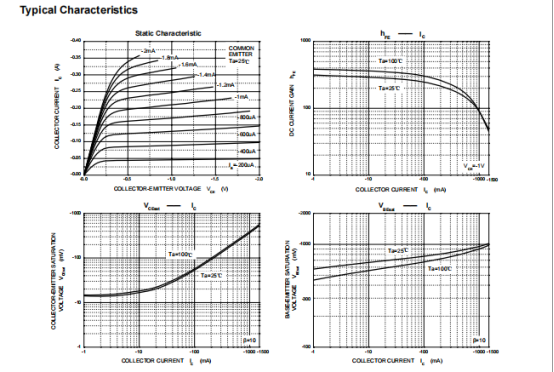

从特性曲线上能更直观地看出它的性格：hFE 在中等电流区最平稳，饱和压降在小电流时很小，特征频率在合适电流附近达到峰值——这就是它“小电流线性、中电流能驱动、大电流有裕量”的来源。

04 典型应用：配对使用最出彩

SS8550 最常见的用法，是配合同参数 NPN 管组成推挽电路：

1. 推挽功率放大：与 SS8050 配对组成互补推挽输出级，用于音频功率放大。

2. 负载驱动开关：驱动继电器、蜂鸣器、直流电机、LED 等。

3. 稳压与电源电路：线性稳压器调整管、过流保护采样。

4. 信号放大与电平转换：通用放大、电平匹配、逻辑接口驱动。

其中“与 SS8050 配对做推挽”是最经典的一招：一只管管正半周、一只管管负半周，两只互补管合起来构成完整输出级，这也是它在音频功放里长盛不衰的原因。

05选型与使用注意：四件事别踩坑

1. 极性勿接反：SS8550 是 PNP 管，发射极接正电源、集电极接负载，基极低电平导通，与 NPN 管接线相反。

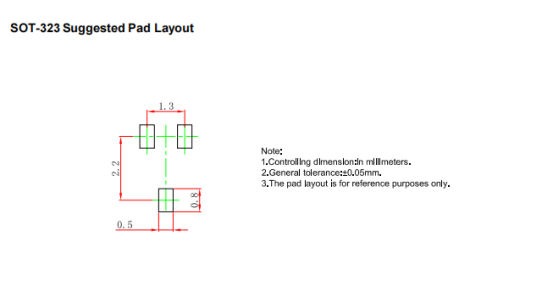

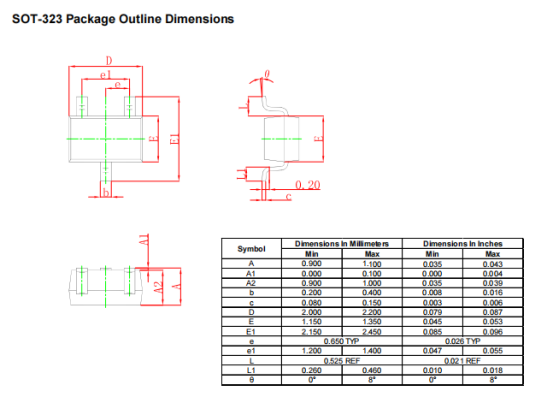

2. 封装与脚位以规格书为准：TO-92 与 SOT-23 两种封装的引脚排列各厂家存在差异（TO-92 常见 E-C-B，SOT-23 常见 B-E-C），批量使用前务必核对具体厂家规格书。

3. 功率裕量：SOT-23 版耗散功率仅约 300mW，大电流应用建议选用 TO-92 版并考虑散热。

4. 国产替代成熟：SS8550 在国产供应链供货充足，可平替同参数 8550/2SA8550 类器件，成本优势明显。

06写在最后

一颗 SS8550，价格可能还不到几毛钱，却是无数推挽功放、驱动电路和开关电路里最不起眼又最可靠的那个环节。看懂它的极性和参数，你就多了一件能顺手拿来用的“负逻辑”利器。下次再见到这只黑色小管子，希望你能认出它：发射极接正、基极给低、负载接集电极，它就能稳稳地替你干活。
