同样是7A电流的MOS管，为什么有的选7N6,有的选7N70?

在反激开关电源高压MOS管选型时，很多电源工程师都会遇到这个经典难题：同样7A电流等级的高压场效应管，7N65（650V）与7N70（700V），到底选哪一颗？

不少人存在一个固有认知误区：耐压越高，管子性能就越好，7N70比7N65多50V耐压，直接无脑选用7N70就一定更可靠。但实际工程选型并不是耐压数值越大就越优秀。这两颗管子核心差异仅仅是这50V耐压裕量，并且导通电阻Rds(on)指标相近，7N65内阻约1.1Ω，7N70内阻区间1.05–1.35Ω。 选型的判断标准，不在于参数表上耐压高低，而是反激电源开关管漏极的实际电压应力，产品销往哪个国家、当地电网工况，是选型里不可忽视的关键。

一、两颗器件基础参数梳理

1. 7N65：额定耐压650V，额定连续电流7A；Rds(on)典型约1.1Ω

2. 7N70：额定耐压700V，额定连续电流7A；Rds(on)范围1.05~1.35Ω

3. 核心差异点：仅相差50V耐压裕量，内阻区间高度重叠，7N70不存在内阻方面的绝对优势

4. 性能代价：耐压提升，芯片漂移区加厚，导通损耗存在小幅上升风险；国内稳定电网盲目选用7N70，会牺牲电源效率，增加器件发热

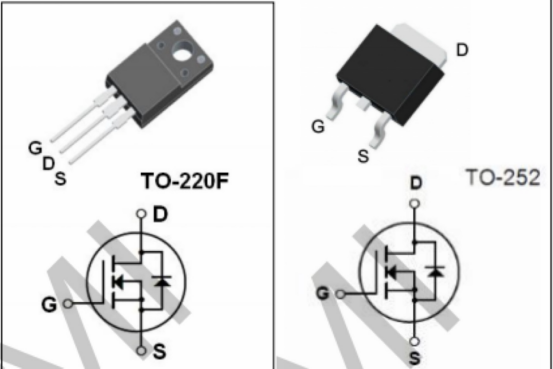

先理清两颗管子基础参数。7N65额定耐压650V，7N70额定耐压700V，两者额定连续电流都是7A。很多人会疑惑，耐压提升了，导通电阻为什么没有明显下降？ 半导体器件底层规律：同电流规格的高压MOS，耐压提升，芯片漂移区加厚，导通电阻往往会上升。7N70的Rds(on)范围1.05~1.35Ω，7N65典型约1.1Ω，二者内阻区间高度重叠，性能差距很小。 也就是说，多出来的50V耐压裕量，并不是免费的。选用7N70，有可能会带来导通损耗小幅上升，整机温升增加。如果国内稳定电网场景盲目上7N70，反而会牺牲电源效率，增加发热。

二、MOS管容易被忽略的温度特性

1. MOS规格书标注650V/700V耐压为25℃条件下标称值，实际耐压会跟随芯片结温发生变化

2. 温度变化规律：结温升高，击穿电压BVDS小幅抬升；结温降低，击穿电压BVDS下降

3. 工程风险：低温环境叠加电网浪涌尖峰，器件本身耐压能力变差，击穿失效风险显著提高

4. 应用意义：该特性是出口海外恶劣电网项目，需要预留更大耐压裕量的重要原因

这里有一个极易被工程师忽略的知识点：MOS管的击穿电压BVDS不是恒定值，会随着芯片结温变化。从曲线可以直观看到，结温越低，器件实际击穿耐压越低；温度越高，BVDS才会小幅抬升。 这就意味着：如果设备在低温环境遭遇电网浪涌尖峰，器件本身耐压能力会变差，叠加瞬时高压冲击，击穿风险会显著提高。这个特性，也是出口海外恶劣电网项目必须预留足够耐压裕量的重要原因。

回到反激电源最核心的漏极电压应力问题。

三、反激电源漏极电压应力构成与不同市场选型逻辑

1. 关断时刻漏极电压 = 整流后的母线直流电压 + 变压器反射电压 + 变压器漏感产生的电压尖峰，电压尖峰属于不可控变量

2. 国内220V市电工况

· 整流母线约310V；变压器工艺良好、漏感可控、浪涌防护完善，650V耐压余量充足

· 选用7N65，更低内阻降低导通损耗，减少发热，提升整机效率

3. 出口印度、东南亚、巴西工况

· 电网波动剧烈，浪涌、户外雷击多发，现场供电条件不可控；变压器来料差异也会推高漏感尖峰

· 650V耐压安全裕量被压缩，瞬时尖峰极易逼近器件耐压，造成MOS雪崩击穿、整机批量失效

· 优先选用7N70，牺牲少量导通性能，换取50V耐压裕量，提升恶劣工况下整机可靠性

反激变换器MOS管关断瞬间，漏极承受电压 = 整流后的母线直流电压 + 变压器反射电压 + 变压器漏感产生的电压尖峰。 国内市电220VAC，整流后母线电压大约310V。只要变压器工艺良好，漏感控制到位，前端浪涌防护电路设计完善，漏极尖峰可控，650V的7N65，预留的安全余量就足够支撑整机稳定工作。更低的导通电阻，能够降低导通损耗，减少管子发热，提升电源转换效率，是国内项目的优选。

但是，如果产品出口到印度、东南亚、巴西等地区，工况完全不一样。 这些区域电网波动剧烈，电压经常骤升骤降，线路浪涌频发，户外雷击概率高，现场供电环境不可控。哪怕原理图仿真预留了理论余量，终端现场依旧会遇到各种极端情况：电网瞬时高压窜入电源初级、变压器来料一致性差导致漏感偏大、雷击带来的脉冲尖峰。 在这类恶劣工况下，650V耐压留给电压尖峰的安全裕量就会被压缩。一旦漏极瞬时峰值电压接近甚至超过器件耐压，MOS就会发生雪崩击穿，直接造成电源失效，带来批量售后故障。 这种出口机型，多出来的50V耐压裕量就体现出巨大价值，优先选用7N70。虽然导通损耗会略高一点，温升小幅增加，但换来更强的抗浪涌、抗雷击能力，提升整机在不稳定电网下的可靠性，在出口项目中，这笔可靠性成本是值得投入的。

四、实操选型判断要点

1. 不可无脑追求高耐压，选型核心依据：样机实测漏极关断尖峰电压，规格书参数仅作参考

2. ✅适合选7N65（650V）

· 产品面向国内市场

· 变压器漏感控制优秀，浪涌、EMC防护设计完善

· 实测最高输入电压下，漏极尖峰距离650V留有充足余量

3. ✅适合选7N70（700V）

· 出口印度、东南亚、巴西等电网波动、雷击浪涌多发市场

· 样机实测漏极电压尖峰偏高

· 硬件空间受限，无法增加复杂浪涌防护电路

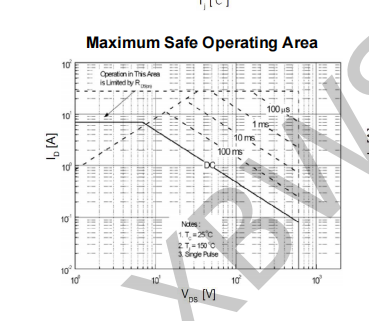

SOA安全工作区，是MOS器件选型另一项重要参考。这条曲线划定了管子在不同脉冲时长下，可以安全承受的Vds电压与Id电流边界。 在反激电源开关瞬间，漏极电压和电流会同时出现，工作点必须落在SOA安全范围之内。电网浪涌、雷击尖峰，会瞬间把工作点推向安全区边缘。7N70更高的耐压，能拓宽安全工作边界，在恶劣电网冲击下，降低工作点冲出安全区导致器件损毁的风险。

当然，选型不能走向另一个极端：不是所有出口产品都必须无脑选用7N70。选型最终还是要回归实测验证。样机调试阶段，在最高输入电压工况下，用示波器抓取MOS管关断时刻漏极波形，捕捉真实最大电压尖峰。 ✅实测最大漏极电压距离650V还有充足余量，浪涌防护完善，变压器漏感控制良好：选择7N65，兼顾效率与成本； ✅实测尖峰偏高，目标市场电网波动大、雷击浪涌多发，前端防护电路设计空间有限：选择7N70，牺牲少量导通性能，换取更高耐压冗余。

很多电源工程师容易陷入参数竞赛的误区，单纯对比耐压、电流，却忽略终端真实工况。7N65和7N70，不存在绝对谁更好，本质是导通损耗/整机效率 VS 电压安全裕量之间的取舍。

五、选型总结

1. 7N70并非全面优于7N65，二者仅相差50V耐压裕量，导通电阻性能接近，选型是效率与安全裕量之间的取舍

2. 国内稳定市电项目，防护设计到位，优先选用7N65，兼顾发热与电源效率

3. 出口印度、东南亚、巴西等电网恶劣区域，优先选用7N70，规避批量失效风险

4. 规格书仅为参考，必须示波器实测样机漏极尖峰，结合温度特性综合评估器件裕量

很多电源批量失效案例，并不是原理设计出错，而是器件裕量没有匹配终端现场工况。仅仅50V耐压差距，放在不同市场，就会决定产品长期可靠性和售后成本。器件选型，从来不是选参数最高的，而是选最适配应用场景的。
