整流电路踩坑:KBP310随意选用,极易造成电源炸板

做开关电源、小功率整流电路，KBP310这颗扁桥堆几乎人人都用过。 规格书一眼看去：3A、1000V，性价比高，很多工程师直接放进BOM。 可样机一上电就炸板、老化测试随机烧机、批量出货返修率居高不下。

很多人反复排查，怀疑电容、变压器、EMI，却忽略最根本的问题：选型时，没有认真读懂KBP310规格书里的隐藏约束。

今天我们直接拿着原厂规格书，拆解KBP310的选型陷阱，看懂参数背后的边界条件，避免电源炸板。

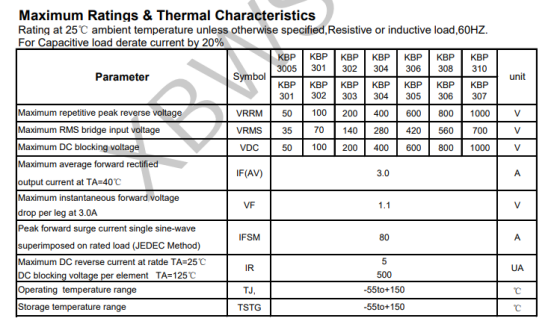

01 先看规格书表格：标称3A,自带两个关键限制

很多人只看IF(AV)=3A这一行，却漏掉表格顶部的重要备注：

Rating at 25℃ ambient temperature unless otherwise specified,Resistive or inductive load,60HZ. For Capacitive load derate current by 20%

重点： ✅ 3A平均整流电流，前提：电阻/电感负载，25℃环境 ⚠️ 电容滤波负载,绝大多数开关电源电路,电流必须降额20%！

而且IF(AV)=3A的测试条件,环境温度TA=40℃,不是高温密闭机箱。一旦环境温度升高.额定电流还要继续打折。

很多硬件工程师踩坑根源： 我们电源电路，恰恰就是电容滤波型整流,按照规格书要求，首先就要直接扣掉 20% 的电流余量，3A 直接变成 2.4A；再叠加环境温升，还要继续降额。 不是器件质量差，是直接把电阻负载参数套用到电容滤波电路。

02 温度越高,允许的输出电流越低：降额曲线图读懂热边界

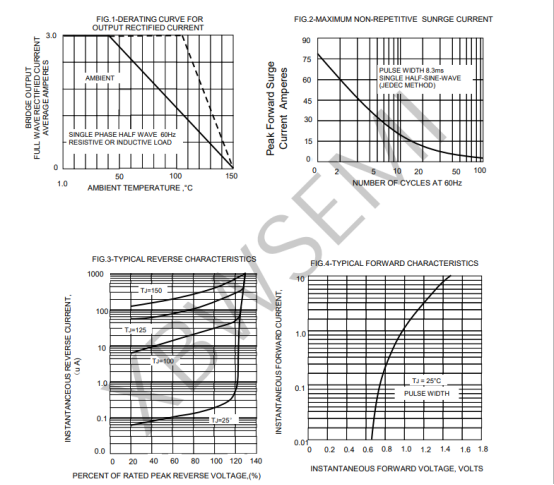

规格书Fig.1，就是输出整流电流降额曲线。 横轴是环境温度，纵轴是桥堆允许的平均输出电流。 常温25℃可以跑满3A；当环境温度升高，允许电流持续下降。 当环境温度接近100℃，允许电流仅剩不到1.5A。

 这就解释了为什么:样机在敞开桌面测试，带2A负载好像没问题； 装进外壳密闭老化，壳内温度上升，桥堆允许电流持续下跌,很快超出器件能力，PN结过热烧毁短路，高压直通后级,直接炸板。

划重点实战结论：

1.电容滤波整流电路，先按规格书要求降额20%

2.环境温度升高，再根据降额曲线继续压缩工作电流

3.KBP小封装散热差，PCB铺铜有限，实际工程，密闭整机建议控制在1A以内，开放环境不建议超过1.5A

03 另外一个隐藏风险:浪涌IFSM,不是无限抗冲击

规格书中标注IFSM=80A（单波正弦浪涌），但Fig.2曲线告诉我们:浪涌耐受能力,和冲击次数强相关。单次冲击可以承受80A；反复多次上电冲击,可承受的浪涌峰值快速衰减。 电容滤波电路上电瞬间,电解电容充电产生巨大尖峰电流。没有NTC热敏电阻抑制浪涌，每一次开关机都是一次冲击。多次冲击后桥堆内部损伤累积，器件性能劣化，后期随机炸机，这种间歇性故障，排查难度极高。

04 KBP310选型避坑&整改方案

✅场景1：坚持使用KBP310

电路为电容滤波整流，第一步先执行20%电流降额

根据整机工作环境温度，对照Fig.1降额曲线再次降额

输入端增加NTC热敏电阻，抑制上电浪涌电流，减少反复冲击

桥堆引脚PCB铺大面积铜箔，增强散热，降低器件结温

高压区域保证安规爬电距离

❌ 场景2：不适合使用KBP310 持续负载电流＞1.5A，密闭机箱、高温环境，直接更换KBPC/GBJ大封装整流桥，不要硬省成本。

05写在最后

硬件选型，千万不要只抓规格书里最大的数字。 KBP310标称3A，是理想工况、电阻负载、低温环境下的极限参数。 电容滤波、密闭高温、频繁上电，每一项都会压缩器件可用区间。 一颗小小的扁桥堆，参数理解错，直接带来炸板、批量返修的巨大损失。

看懂规格书备注与降额曲线，才是可靠设计的第一步。
