在消费电子、工控设备、智能穿戴等各类终端产品中，USB Type-C接口凭借正反插适配、高速传输、大功率快充、多功能扩展的优势，已成为行业通用标配接口。多数硬件设计师默认Type-C接口防护只需做好常规ESD静电防护，即可满足EMC测试与日常使用需求。但实际工程案例中，大量设备出现接口烧毁、快充失灵、数据断连、整机死机重启等故障，核心根源并非单纯静电干扰，而是ESD静电冲击与瞬时过压、持续过压的双重叠加损伤。真正可靠的Type-C接口防护方案，必须打破“只防静电”的单一认知，实现静电防护与过压防护的双向兼顾。

相比于传统USB-A接口，Type-C接口引脚更密集、功能链路更复杂，同时兼容低速数据、超高速传输、PD快充、音频视频传输等多重功能，这也使其面临的电气风险呈几何级增长。静电是瞬时高频、低能量的脉冲干扰，而过压是持续或短时高能量的电压冲击，二者会协同破坏接口芯片、主控IC与供电链路，仅做单一ESD防护，根本无法覆盖全场景使用风险。

一、常见误区：Type-C防护≠单一ESD防静电

在产品研发与量产测试中，很多工程师存在典型防护误区：认为通过IEC61000-4-2静电放电测试，Type-C接口防护就已达标。但实际落地场景中，Type-C接口的电气损伤来源远比纯静电更复杂，单一ESD防护存在明显短板。

常规ESD防护器件的核心特性是响应速度极快（小于1ns）、寄生电容极低，专门用于吸收人体接触、线缆插拔产生的瞬时静电脉冲，避免静电击穿芯片引脚、干扰信号传输。但ESD器件的耐受功率极低，仅能应对纳秒级、低能量的静电冲击，一旦遇到电压超标、浪涌冲击、电源异常等过压问题，普通ESD器件会瞬间击穿失效，甚至连带烧毁后端电路。

而Type-C接口的使用场景中，过压风险无处不在：非合规快充适配器输出电压波动、劣质数据线导致的供电异常、热插拔瞬间的电压浪涌、电网波动引发的瞬时高压、不同设备对接产生的电位差过压等。这类过压问题能量远高于普通静电，是导致接口硬件永久性损坏的主要原因。因此，Type-C接口防护的核心逻辑，是ESD静电防护+OVP过压防护的组合防护，二者缺一不可。

二、Type-C接口双重风险：静电干扰+过压损毁

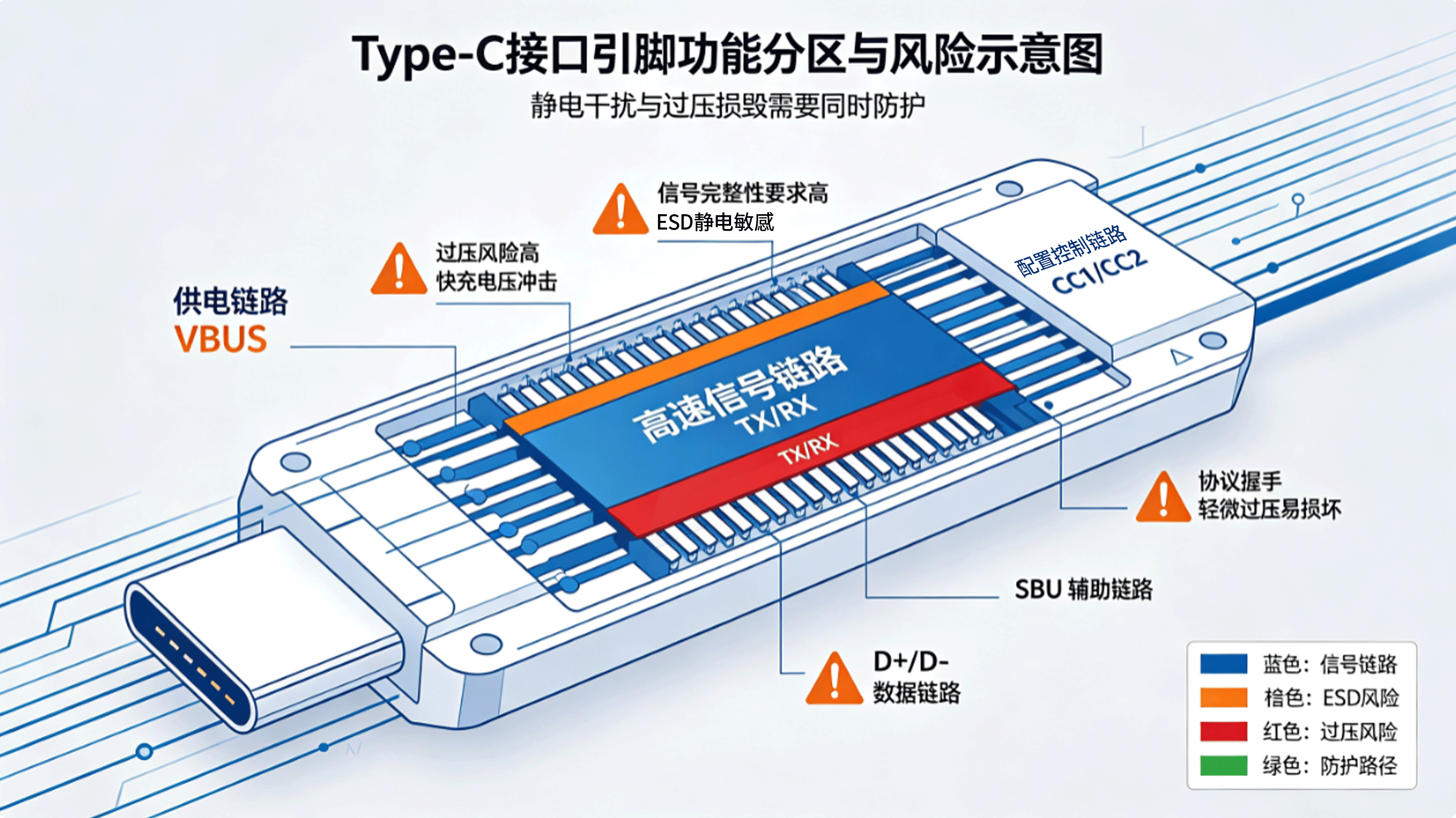

Type-C接口引脚可分为高速信号链路、配置控制链路、供电链路三大类，不同链路面临的静电与过压风险差异化明显，双重风险对电路的损伤形式也完全不同。

1. ESD静电风险：隐形信号故障元凶

Type-C接口裸露在外，用户插拔数据线、手指接触接口引脚、环境干燥产生的摩擦静电，都会通过接口导入设备内部。对于USB2.0 D+/D-、USB3.x/4.0超高速TX/RX差分信号、CC1/CC2配置引脚、SBU辅助信号引脚而言，静电冲击会引发两类问题。一是瞬时干扰，导致数据传输丢包、投屏卡顿、快充协议握手失败、设备反复断连；二是微损伤累积，多次静电冲击会击穿芯片内部栅极，导致设备偶发死机、休眠异常，最终彻底失效。

尤其高速差分信号对寄生电容极度敏感，普通防护器件的高电容会造成信号眼图闭合、传输速率衰减，因此高速链路的ESD防护必须选用超低容值器件，兼顾防护性能与信号完整性。

2. 过压风险：硬件永久损坏核心

Type-C的VBUS供电引脚承担5V、9V、12V、20V等多档位PD快充电压传输，是过压风险的重灾区。相较于静电的瞬时干扰，过压属于高能量冲击，危害更直接、更致命。短时瞬时过压会烧毁接口防护器件、熔断线路；持续低压过压会导致电源芯片、主控IC过热老化；高压浪涌过压会直接击穿整机供电链路，造成设备永久报废。

同时，CC配置引脚作为快充协议握手的核心链路，耐受电压极低，轻微过压即可引发协议芯片闩锁效应，导致快充功能永久失效，这也是很多设备“能充电但无法快充”的核心原因。

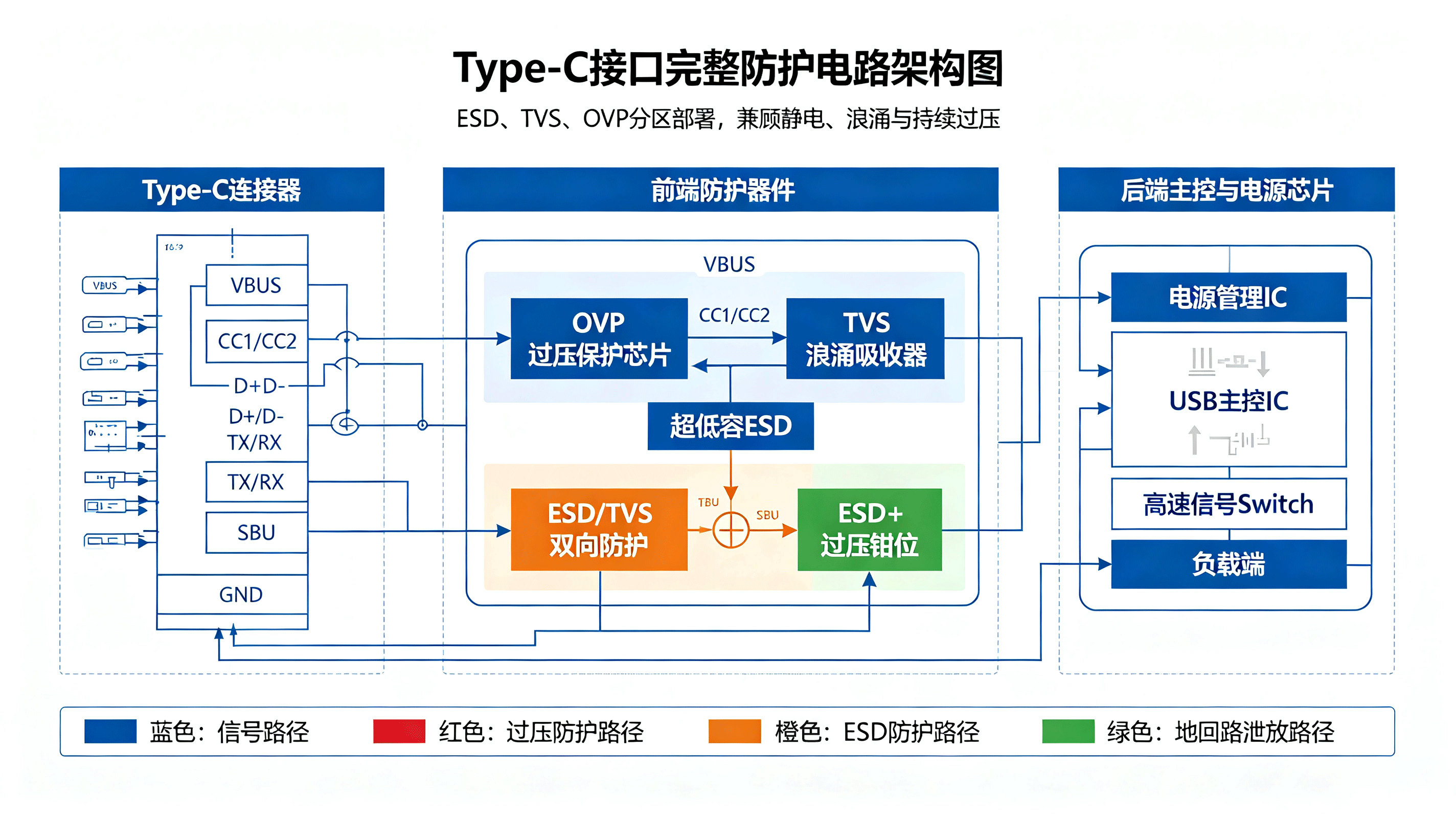

三、分区防护方案：精准匹配ESD与过压防护需求

基于Type-C接口不同引脚的功能、工作电压与信号特性，需采用分区差异化防护策略，高速信号链路侧重超低容ESD静电防护，供电与控制链路侧重ESD+过压双重防护，杜绝防护过度导致的信号失真、防护不足导致的电路损坏。

1. 高速信号链路（D+/D-、TX/RX）：纯超低容ESD防护

USB2.0 D+/D-、USB3/4超高速差分TX/RX信号，工作电压仅3.3V，信号速率最高可达40Gbps，对寄生电容、插入损耗要求极高。该链路几乎无持续过压风险，核心防护需求是消除静电干扰、保障信号完整。

设计选型需选用寄生电容＜0.3pF、耐受静电±15kV以上的超低容ESD防护器件，器件必须紧贴连接器引脚放置，缩短走线长度、减小地回路面积，避免长走线引入二次干扰，杜绝高速信号丢包、传输卡顿问题。

2. 配置与辅助链路（CC1/CC2、SBU）：ESD+精准过压防护

CC引脚是PD快充、设备角色识别的核心通道，SBU引脚负责音频、视频辅助传输，两类引脚耐压值低、灵敏度高，同时面临静电干扰和小幅过压风险。静电会导致协议握手异常，轻微过压即可击穿协议芯片，是最容易被忽略的防护薄弱点。

该链路需选用双向ESD防护+固定钳位电压的一体化防护器件，在保证超低寄生电容、不影响协议信号传输的前提下，精准钳位瞬时过压，规避协议芯片闩锁损坏，兼顾防护性能与协议稳定性。

3. 供电链路（VBUS）：大功率过压防护+辅助ESD防护

VBUS链路承载大功率快充电流，是过压、浪涌、静电风险的集中区域，也是Type-C接口防护的重中之重。该链路无需追求超低电容，但对器件功率、过压响应速度、浪涌耐受能力要求极高。

常规设计需搭配大功率TVS管+专用OVP过压保护芯片的组合方案：TVS管负责快速吸收插拔浪涌、瞬时高压脉冲，OVP芯片实时监测VBUS电压，当电压超出预设阈值时快速切断回路，阻断持续过压损伤，同时搭配ESD器件消除插拔静电干扰，实现三重防护。

四、工程设计核心要点：规避防护失效隐患

优质的防护器件选型是基础，规范的PCB布局与电路设计，才是保障防护效果的关键。大量产品防护失效，并非器件选型错误，而是设计细节不规范导致。

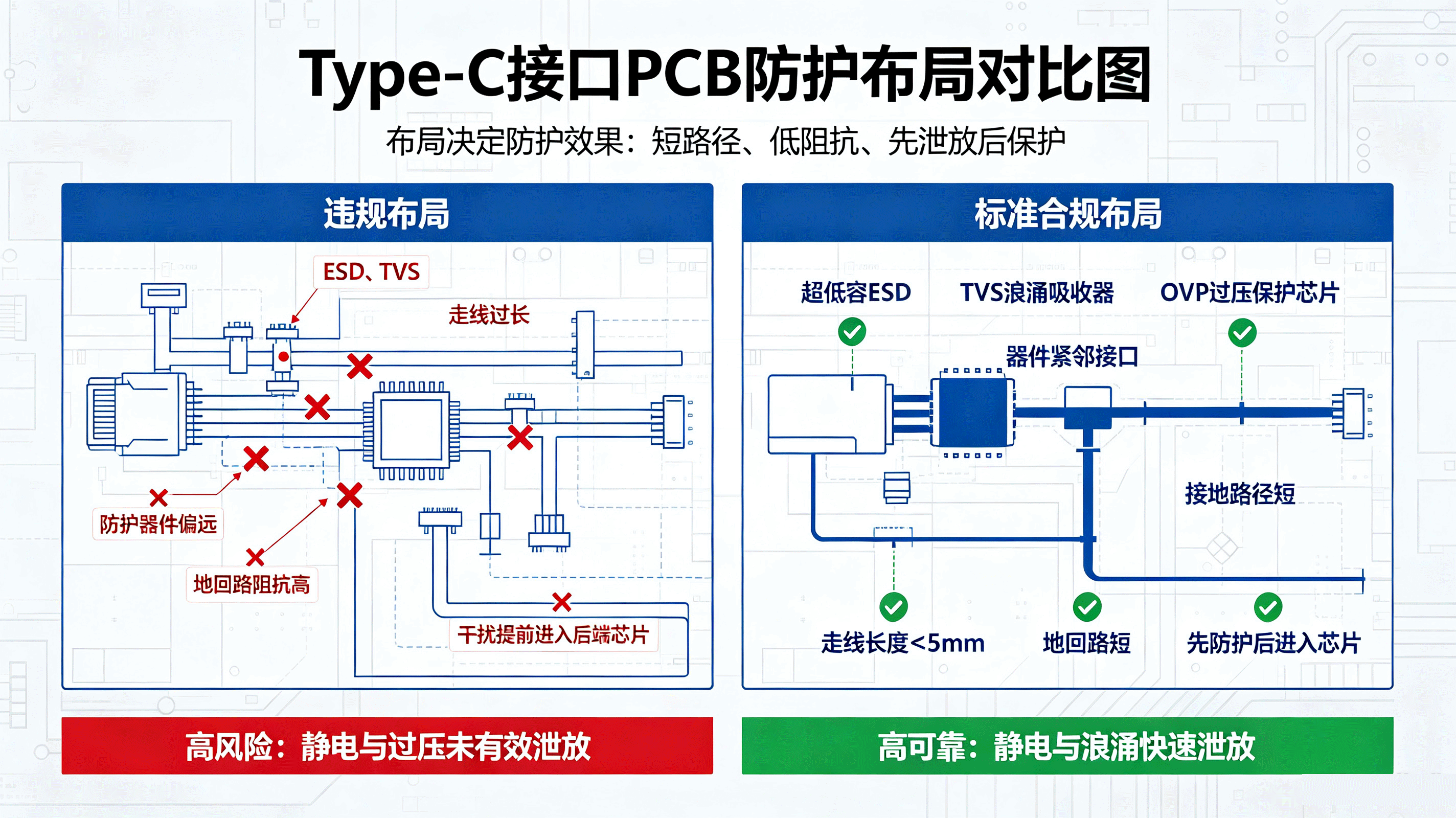

第一，严控器件布局距离。所有防护器件必须紧邻Type-C连接器引脚放置，走线长度严格控制在5mm以内，避免防护器件位于干扰路径后端，导致静电、过压干扰提前进入后端芯片，失去防护意义。

第二，区分器件功能边界。明确ESD与TVS、OVP的分工：ESD专注高速信号静电防护，低容快速响应；TVS专注电源瞬时浪涌吸收；OVP专注持续过压断电保护，严禁混用器件、替代防护，避免出现防护盲区。

第三，预留防护余量。测试标准需高于行业基础规范，常规需通过±15kV空气放电、±8kV接触放电静电测试，同时过压测试需覆盖1.2倍以上额定工作电压，适配劣质适配器、异常插拔等极端场景。

第四，优化地回路设计。防护器件接地走线需短、粗、直，减少过孔数量，降低接地阻抗，确保静电、过压能量快速泄放，避免地弹噪声引发二次干扰。

五、总结：双重防护才是Type-C防护最优解

USB Type-C接口的防护设计，早已突破传统单一防静电的基础需求。随着快充功率不断提升、传输速率持续升级、应用场景愈发复杂，ESD静电防护负责解决“信号干扰、瞬时击穿”问题，过压防护负责规避“硬件烧毁、永久失效”风险，二者相辅相成、缺一不可。

硬件设计中，必须摒弃“重静电、轻过压”的传统思维，根据Type-C接口不同引脚的功能特性，分区搭建“超低容ESD静电防护+精准过压钳位+大功率浪涌吸收”的一体化防护体系，既保障高速数据传输、快充协议交互的稳定性，又彻底规避静电、过压带来的设备故障，全面提升产品的稳定性、可靠性与使用寿命。
