场效应管是怎么“放大”信号的？跨导（gm）告诉你答案

2026-08-04 08:47:30

在模拟电路中，场效应管（MOS管、JFET管）是核心放大器件之一，相比于三极管的电流放大模式，场效应管的放大逻辑更特殊，是电压控制电流的放大机制。很多新手始终搞不懂：微弱的电压信号，是如何被场效应管放大成大幅信号的？其实答案，全部藏在一个核心参数——跨导gm里。

一、先搞懂：场效应管的核心工作逻辑

首先区分三极管与场效应管的本质区别：三极管是“小电流控制大电流”，属于电流控制器件；而场效应管是小电压控制大电流，输入端几乎不消耗电流，这也是场效应管输入阻抗极高的核心原因。

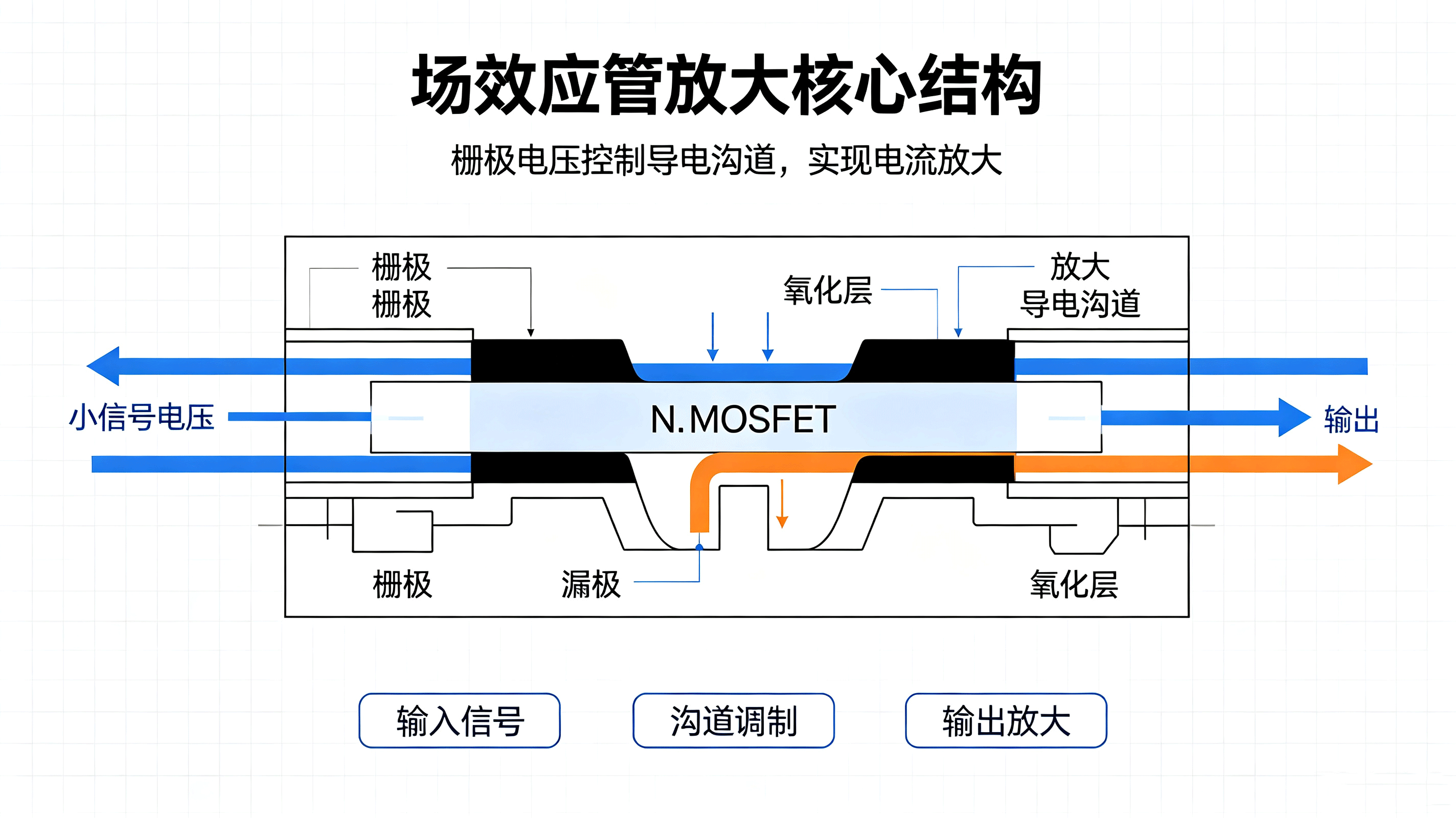

以最常用的N沟道增强型MOS管为例，它的三个极分别是栅极G、源极S、漏极D：

1. 栅极G是控制端，输入微弱的交流信号电压；

2. 源极S、漏极D之间是导电沟道，存在恒定的供电电压；

3. 栅极电压的微小变化，会直接改变导电沟道的宽窄，进而控制漏极电流ID的大小。

简单来说：输入电压信号的波动，精准控制了输出电流的波动，这就是场效应管放大的底层逻辑，而连接“电压变化”和“电流变化”的桥梁，就是跨导gm。

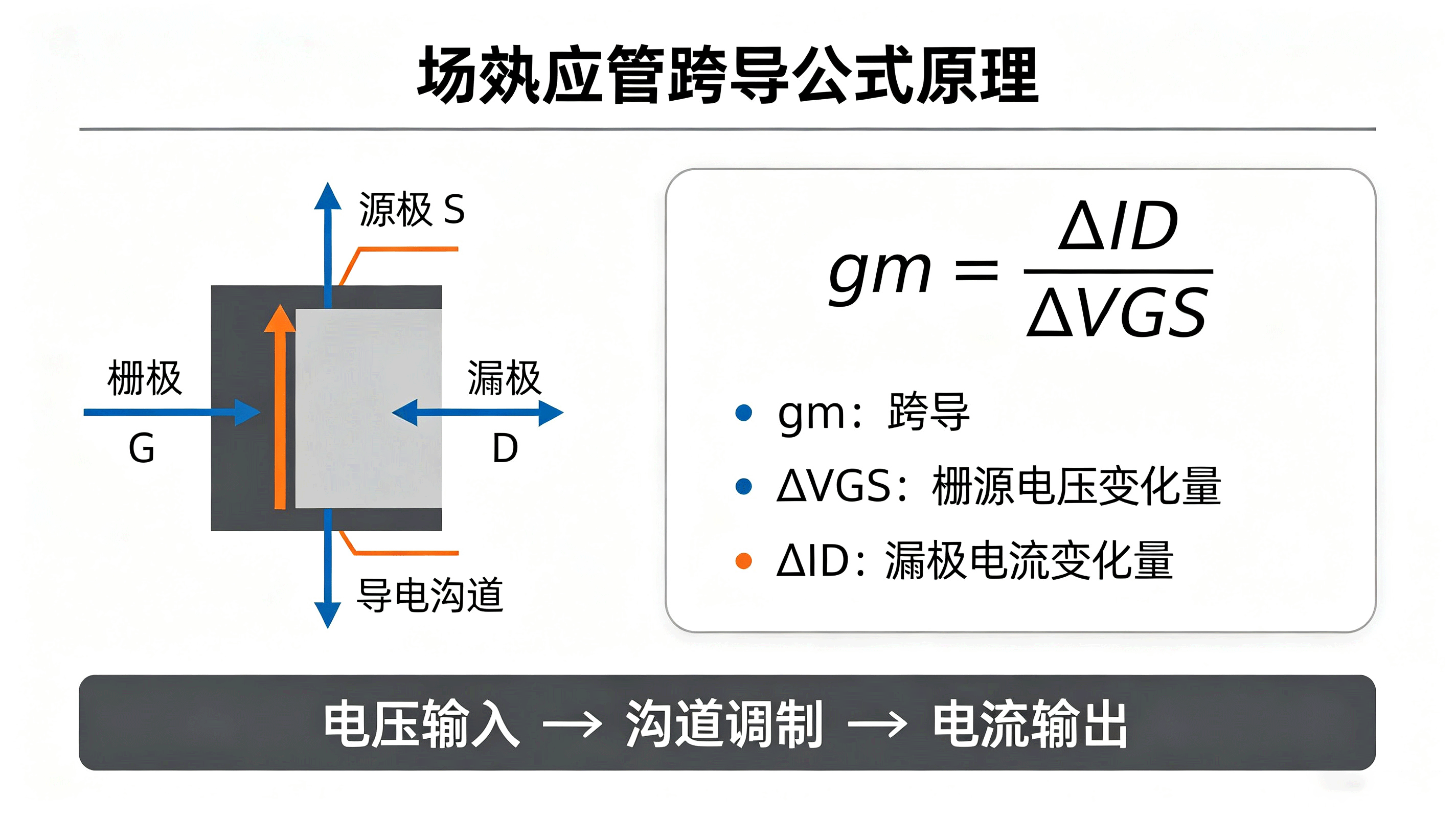

跨导的全称是“传输电导”，符号为gm，它是专门用来衡量栅极电压对漏极电流的控制能力的参数，也是场效应管放大能力的唯一核心指标。

通俗翻译公式：跨导gm越大，1V的栅极电压变化，能引发的漏极电流变化就越大，场效应管的放大能力就越强。

很多人误以为场效应管可以随意放大信号，实则不然，跨导并非固定值，它受工作点影响极大：

一是静态工作点决定gm大小。场效应管必须工作在恒流区（放大区），此时VGS处于合适的偏置电压区间，ID与VGS呈近似线性关系，gm数值稳定，信号放大不会失真；若工作在截止区或可变电阻区，gm极小且不稳定，无法实现正常放大。

二是gm与静态漏极电流ID正相关。在合理范围内，静态工作电流ID越大，导电沟道导通程度越高，跨导gm越大，器件的电压控制电流能力越强，放大增益越高。这也是电路设计中，会通过偏置电路设置合适静态电流的核心原因。

明白了跨导的原理，我们可以完整拆解一场信号放大的全过程，搞懂“电压信号如何被放大输出”：

第一步：输入微弱交流信号。微弱的音频、射频等交流信号叠加在MOS管的静态偏置电压VGS上，让VGS产生微小的周期性波动（$$\Delta V_{GS}$$）。

第二步：跨导控制电流变化。根据gm公式，稳定的跨导会将微小的电压波动，转化为幅度更大的漏极电流波动（$$\Delta I_D=g_m \times \Delta V_{GS}$$），完成“电压信号到电流信号的放大转换”。

第三步：电流信号转为电压信号输出。漏极串联的负载电阻RD，会将放大后的电流波动转化为电压波动（$$\Delta V_O=-\Delta I_D \times R_D$$），最终输出幅度远大于输入信号的交流电压信号，实现完整的信号放大。

由此可以得出电路电压增益核心公式：$$A_u=-g_m \times R_D$$

从公式能清晰看出：场效应管放大电路的增益，直接取决于跨导gm和负载电阻RD。RD固定时，gm越大，放大倍数越高，这直接印证了跨导是场效应管放大能力的核心。

1. 为什么场效应管输入不耗电，还能放大信号？

场效应管栅极几乎无电流，输入信号只需要提供电压变化，不消耗功率；放大所需的功率、电流全部来自电路的直流供电电源，场效应管只是通过自身的跨导特性，用小信号控制电源输出大功率信号，属于“小功率控制大功率”，并非自身产生能量。

2. 跨导是不是越大越好？

不是。跨导过大的场效应管，放大增益虽高，但噪声、失真度也会随之增加，电路稳定性下降。实际设计中，需要根据信号幅度、电路用途选择匹配gm参数的器件，兼顾增益、失真和稳定性。

场效应管的放大本质，归根结底就是跨导gm实现的电压-电流可控转换：微弱的输入电压波动，通过固定的跨导比例，转化为大幅的电流波动，再通过负载电阻还原为放大后的电压信号。跨导gm不仅是衡量场效应管放大能力的核心参数，更是理解所有场效应管放大电路、射频电路、开关电路的关键钥匙。
