提升电源转换效率:国产肖特基在充电器中的应用

在消费电子快充技术飞速迭代的当下,充电器早已摆脱了传统“笨重、低效、发热严重”的刻板标签。无论是手机、平板的大功率快充，还是小家电、数码设备的普通电源适配器，高效率、低温升、小型化、高可靠性已然成为行业竞争的核心指标。电源转换效率不仅决定了充电器的能耗表现,更直接影响产品的机身温度、使用寿命和用户体验。而在充电器的整体电路设计中,次级整流环节是功耗损耗的核心痛点,肖特基二极管作为关键整流器件,其性能优劣直接左右整机效率与稳定性,也成为电源工程师优化产品性能的核心突破口。

01 次级整流:决定充电器效率与发热的核心关键

充电器的工作原理,是将市电交流电转换为设备可用的直流电,在电压转换、整流滤波的全过程中,会产生不可逆的功率损耗,而绝大部分损耗都集中在次级整流回路。不同于普通整流二极管,肖特基二极管凭借超快恢复速度、低正向压降的特性，是快充适配器次级整流的专用核心器件,也是降低整机功耗的关键。

充电器工作时,肖特基二极管处于高频导通、截止的循环状态,其正向压降（VF）是产生导通功耗的核心来源。器件正向压降越大，导通过程中产生的损耗就越高，多余的电能会全部转化为热能,导致充电器机身升温、满载工作发烫，同时直接拉低整机电源转换效率。尤其在大功率快充场景下,设备满载、高温持续工作，微小的VF差值都会被成倍放大，成为制约产品性能的关键短板。

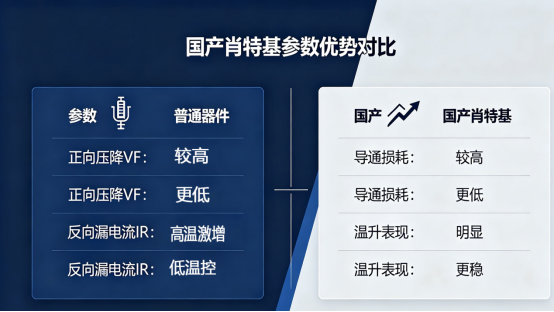

相较于普通肖特基产品,优质国产肖特基经过工艺优化与结构升级,实现了极低的正向压降特性，能够大幅降低次级整流回路的导通损耗,从源头减少热量生成。在同等工况下,搭载国产低VF肖特基的充电器,不仅转换效率显著提升,满负载长期工作的温升也能得到有效控制,彻底改善快充设备烫手、高温降速的问题，大幅提升用户使用体验。

02 选型避坑:不止看电流耐压，高温漏电流是关键

在以往的器件选型工作中,很多工程师形成了固化思维,仅重点核对肖特基二极管的额定电流、反向耐压两大基础参数,认为参数达标即可适配项目。但在实际量产和长期工况测试中发现,这种单一选型思路,极易导致产品高温效率倒退、可靠性下降等问题。

真正影响充电器长期稳定工作、高温能效表现的核心隐藏参数，是反向漏电流（IR）。充电器日常工作环境复杂，满载运行时机身内部温度会持续攀升，而普通肖特基器件的漏电流对温度极其敏感，高温环境下会出现漏电流激增的情况。激增的漏电流会产生额外的反向损耗，抵消低VF带来的效率优势，造成整机转换效率不升反降,严重时还会引发器件过热、漏电、击穿等故障，大幅提升产品返修率。

优质国产肖特基在设计与生产阶段,就针对高温工况做了专项优化，通过精密芯片工艺与封装技术,有效抑制高温环境下的漏电流增长,实现了低正向压降、低反向漏电流的双重优异特性,完美适配充电器高温、高频、持续工作的严苛工况，从器件层面规避效率倒退、高温失效等行业常见问题。

03 落地优化:工况降额+PCB散热,适配量产真实工况

再好的器件,也需要科学的电路设计匹配,才能完全发挥性能优势。确定适配的国产肖特基型号后,工程师还需结合充电器真实工作工况，做好两大核心优化，让器件性能最大化落地。

首先是科学的电流降额设计。充电器在开机瞬间、负载突变、快充峰值阶段，都会出现瞬时峰值电流，若器件长期工作在额定极限电流下，会加速器件老化、损耗增加。根据行业成熟设计规范,结合项目峰值电流做好充足降额余量，能够保障肖特基二极管长期稳定工作,避免极限工况导致的效率衰减与器件损坏。

其次是匹配PCB散热铺铜设计。肖特基的散热效果直接决定工作温度与损耗稳定性，合理的铺铜面积、规范的布线布局,能够快速导出器件工作热量,避免热量堆积导致的温升过高、漏电流飙升。结合国产肖特基的功耗参数,针对性优化PCB铺铜方案，可进一步锁定高效率、低温升的工作状态，提升产品整体可靠性。

04 量产价值:性能拉满,兼顾成本与供应链稳定

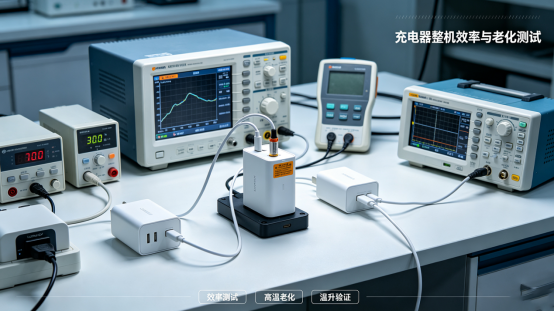

在快充、普通适配器等各类电源项目中,经过多轮样机验证、批量实测的国产肖特基方案,早已突破了“国产器件性能偏弱”的固有认知,实现了性能、成本、供应链的全方位优势。

在产品性能层面,优质国产肖特基能够有效降低整机损耗、控制机身温升，提升充电器转换效率与工作稳定性,减少高温故障、返修等问题，助力产品通过各类能效认证与可靠性测试，提升产品市场竞争力。在量产成本层面，国产器件无需承担进口品牌的品牌溢价与高额关税，能够合理降低整机BOM成本，为企业创造更大的利润空间。

同时，相较于进口器件交期不稳定、供货受限、涨价频繁的问题，国产肖特基供应链成熟、产能充足、供货稳定，能够完美适配企业大批量量产需求，规避断货、延期交货等量产风险，真正实现了性能不打折、成本可控制、供货有保障的量产优势。

写在最后

充电器的效率升级与品质优化,从来不是单一参数的提升,而是器件选型、电路设计、工况适配的系统性优化。作为次级整流的核心器件，肖特基二极管的选型至关重要,摒弃“只看电流耐压”的传统选型思维,重视低VF、低温漏电流核心参数,结合科学的降额与散热设计,才能真正发挥国产器件的性能优势。

如今国产半导体技术已然成熟,靠谱的国产肖特基方案,既能满足快充产品高效率、低发热、高可靠的性能需求,又能兼顾量产成本与供应链安全，是当下电源适配器项目迭代升级、降本增效的最优选择。

本文为电源行业技术干货分享,欢迎各位电源工程师转发、留言交流，一起探讨国产半导体器件的更多落地应用方案！
