为什么开关电源效率上不去?聊聊SS34肖特基二极管的作用

做电源研发、调试、维修的朋友大概率都遇到过这种困惑:电源拓扑没问题、主芯片参数达标、电感电容规格拉满,可转换效率始终卡在瓶颈,满载发热严重、温升超标,怎么优化都收效甚微。

其实开关电源的高效与稳定,从来不是靠大体积元件堆砌出来的，真正的性能突破口，往往藏在电路板上最不起眼的贴片辅料中。

很多时候，拖垮电源效率、导致发热失控的核心元凶，就是整流、续流回路的普通二极管损耗过大。而SS34肖特基二极管，正是解决这类高频电源损耗问题、拉升整机效率的关键核心器件。

01 多数电源效率低，都栽在“损耗”上

开关电源的工作核心是高频整流、快速续流，这两个环节也是功率损耗的重灾区。传统普通硅二极管存在两大致命短板：一是正向压降高，导通时会产生大量无用功耗，转化为热量堆积；二是反向恢复速度慢，高频工作状态下极易产生开关损耗、尖峰干扰。

这也是为什么很多电源硬件参数看着豪华，却依然效率低迷、高温掉性能、满载不稳定的根本原因。看似微小的器件损耗，在高频持续工作的电路中会被无限放大，最终直接拉低整机转换效率，还会加剧电路老化，影响电源使用寿命。

想要低成本突破效率瓶颈、控制整机温升，替换适配高频场景的SS34肖特基二极管，是性价比最高、落地性最强的优化方案。

图1：开关电源电路板SS34二极管位置

02 SS34凭什么成为电源效率“提升神器”？

SS34是一款主流SMA封装贴片肖特基二极管，专为高频开关电路整流、续流保护场景量身打造，凭借独特的金属-半导体接触导电结构，彻底规避了普通PN结二极管的少子存储效应，具备低压降、超快速恢复、高频适配、耐浪涌四大核心优势，精准解决电源核心损耗问题。

✅ 极低正向压降，从根源降低导通损耗

SS34典型正向压降仅0.5V左右（3A工作电流下），远低于普通硅二极管的1V以上压降。更低的压降意味着电路导通时的功率损耗大幅减少，多余功耗不会转化为热量堆积，既能显著提升电源转换效率，又能有效降低整机温升，解决电源高温发烫、满载降效的问题。同时其压降具备负温度系数，高温工况下损耗会进一步降低，适配电源长期高温工作场景。

✅ 超快恢复特性，适配高频开关场景

不同于普通二极管缓慢的反向恢复速度，SS34无少子存储效应，开关响应速度极快，可完美适配开关电源高频工作逻辑。能有效避免高频切换过程中产生的开关损耗、电压尖峰和波形畸变，让电源工作更稳定，杜绝高频干扰导致的效率衰减、电路抖动问题。

✅ 大电流耐浪涌，稳定性拉满

看似小巧的贴片封装，却拥有强悍的性能承载力：SS34平均整流电流可达3A，反向耐压40V，可承受最高100A的峰值浪涌电流，能够轻松应对电源开机冲击、负载突变等极端工况。既能稳定完成整流续流工作，又能有效保护后级电路，防止反向电压击穿元器件，筑牢电源安全防线。

图2：SS34肖特基二极管实物与核心参数对照表

03 全覆盖应用场景，中小功率电源通用优选

凭借小巧体积、低损耗、高稳定、高性价比的综合优势，SS34肖特基二极管广泛适配各类中小功率高频开关电源电路，是消费电子、民用电器电源方案的通用核心器件。

主流应用场景涵盖：手机/小家电适配器、锂电池BMS保护板、车载小功率电源、智能家居供电模块、工控小型开关电源、LED驱动电源等。

在各类电路中，SS34主要承担高频整流、环路续流、防反向击穿、浪涌防护四大核心作用，兼顾效率提升与电路保护，无需复杂调试即可落地优化，完美适配现代电源小型化、高效率、高稳定的设计需求。

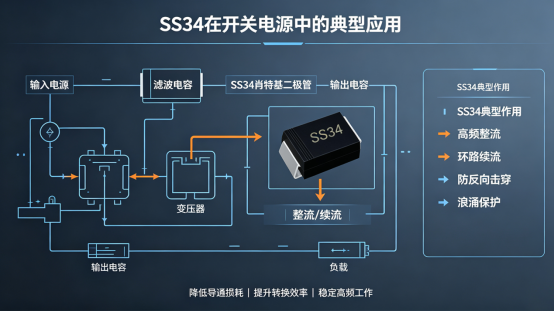

图3：SS34二极管典型应用电路原理示意图

总结

开关电源的效率优化，从来不是一味堆砌高端大件元器件，做好细节器件的选型匹配，远比盲目升级硬件更重要。

SS34肖特基二极管凭借低损耗、快响应、高耐造、高性价比的核心特质，成为中小功率开关电源提效、降温、稳运行的关键辅料。看似不起眼的一颗小黑管，恰恰是解决电源效率瓶颈、改善发热问题、提升整机稳定性的最优解之一。

做电源方案、电路调试，选对一颗SS34，就能用极低的成本，实现电源效率与稳定性的双重升级。
