MBR20100CT 加工定制肖特基二极管｜20A大电流整流，高效电源解决方案

导语

大功率开关电源、逆变设备满载发热严重、整流效率低、多管并联均流差？新邦微MBR20100CT共阴极肖特基二极管,20A大电流、100V耐压，低VF导通损耗小,支持个性化加工定制，是工业电源、车载电源、大功率适配器的国产优选整流器件,完美解决大功率整流场景各类设计难题。

MBR20100CT TO-220AB

在工业电源、大功率适配器、车载逆变电源等高功率设备设计中，次级整流电路是整机性能的核心命脉。不少硬件工程师在项目调试中都会遇到棘手问题：设备满载运行时整流区域温升超标、普通二极管损耗过大导致整机效率不达标、多颗二极管并联出现均流不均、器件频繁损坏，且进口大功率整流管交期长、成本高，极大影响项目量产进度。

针对行业大功率整流痛点，新邦微推出MBR20100C肖特基二极管，专为大电流、高频、高效率整流场景研发。器件采用TO-220AB大功率封装，内置双管共阴极集成结构，无需多管并联即可实现20A超大电流输出，搭配超低正向压降特性，从根源降低导通损耗。同时支持参数分选、管脚处理、定制筛选等加工服务，适配各类特殊工况需求，是大功率电源国产替代、定制化选型的优质方案。

一、器件基础解析，看懂核心架构优势

MBR20100CT是高频大功率专用肖特基整流器件，行业命名规则清晰易懂：MBR为肖特基整流系列标识，20代表额定总整流电流20A，100代表反向峰值耐压100V，CT为标准共阴极TO-220AB封装。该器件采用独特的双管集成共阴极结构，内部集成两颗性能一致的肖特基管芯，引脚定义规整规范，1、3引脚为独立阳极，中间2引脚为公共阴极，可直接用于电源全波整流电路。

相较于传统单管整流方案，单颗MBR20100CT即可替代两颗独立二极管，大幅精简PCB布局，规避多器件并联带来的均流失衡、布线繁琐、故障率高等问题。器件背部自带金属散热背板，散热面积大、导热性能优异，可搭配散热器使用，完美适配长期大功率满载工作场景，是中小大功率电源的刚需器件。

二、核心参数，选型有据可依

新邦微MBR20100CT参数规格严苛，批次一致性高，性能对标进口同型号产品，同时支持定制化参数筛选，适配各类精准选型需求，核心电气参数如下：

A.器件型号：MBR20100CT（支持加工定制）

B.器件类型：共阴极双芯肖特基整流二极管

C.封装规格：TO-220AB 大功率插件封装

D.额定总整流电流：20A（单管额定10A）

E.反向峰值耐压：100V

F.最大正向压降VF：≤0.85V@10A，低损耗特性优异

G.非重复浪涌电流：150A，抗冲击、防浪涌能力强

H.工作结温范围：-55℃~+150℃，宽温稳定工作

J.合规标准：全系列RoHS环保合规，适配海内外产品认证

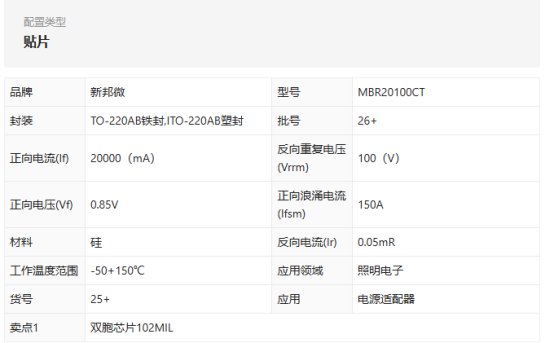

 参数规格表图

在大功率电路中，正向压降VF是决定器件发热与整机效率的关键指标。根据功率损耗公式P=I×VF，大电流工况下，微小的压降差异都会产生巨大的功耗差距。MBR20100CT凭借超低VF特性，有效降低整流回路导通损耗，大幅减少器件发热量，减轻散热器承载压力，助力设备实现高效率、低温升运行。同时器件抗浪涌性能突出，可有效抵御设备上电瞬间、负载突变产生的电流冲击，提升整机稳定性。

三、核心产品特性与定制优势

作为大功率定制化整流器件，MBR20100CT兼具性能优势与定制灵活性，全方位适配工业级严苛工况：集成共阴极结构，精简电路架构，规避多管并联缺陷；高频开关速度快，无反向恢复损耗，适配高频开关电源工况；TO-220封装散热性能优异，支持散热模组安装，长期满载运行稳定。

区别于普通通用器件，新邦微MBR20100CT支持专业化加工定制，可根据客户项目需求进行参数分选、良品筛选、管脚整形、精度校准等定制服务，解决特殊工况选型难、参数不匹配的问题。同时国产自研生产工艺成熟，批次稳定性强，可完美替代进口同型号器件，大幅降低采购成本与交期风险。

四、主流应用场景，覆盖多领域大功率设备

依托20A大电流、100V耐压、低损耗、可定制的多重优势，MBR20100CT广泛应用于各类工业、民用大功率电力设备，场景覆盖全面：大功率开关电源次级全波整流、工业工控电源、大功率储能适配器、车载电源与车载充电模块、DC-DC大功率变换设备、小型逆变电源、电机感性负载续流保护电路等。无论是常态化满载工作设备，还是工况复杂的工业设备，均可稳定适配。

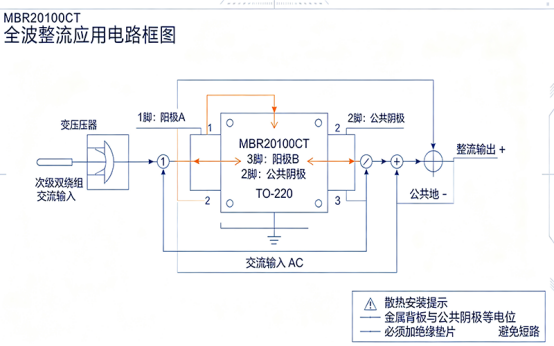

电路应用框图

五、选型与装配避坑指南

为保障设备长期稳定运行，结合器件特性与实操经验，整理核心选型、装配要点：电压方面，100V耐压建议做降额设计，实际工作电压控制在60V以内，规避电压尖峰击穿风险；电流方面，20A为极限额定值，长期工作建议降额20%-30%使用，高温环境需进一步加大降额比例。

装配重点注意：器件背部金属散热片与公共阴极导通，安装散热器必须加装绝缘垫片、绝缘套管，杜绝短路故障。定制版本器件替换使用时，需提前实测满载温升、工作效率、漏电流等核心指标，确保适配项目工况。

结语

在大功率电源追求高效、稳定、降本的发展趋势下，新邦微MBR20100CT凭借大电流、低损耗、强散热、可定制的核心优势，完美解决大功率整流场景的发热、低效、器件易损等痛点。稳定的国产品质、灵活的定制服务、高性价比的替代优势，使其成为工业大功率电源设计与量产的优选器件。新邦微支持小批量打样、大批量订货与个性化加工定制，为各类电源项目提供可靠的国产器件支撑。
