设备接口频发静电死机｜你的 ESD 防护器件选对了吗？

设备无缘无故死机、偶发复位、接口失灵、甚至芯片发烫烧毁——不少工程师排查半天，最后发现问题不在主控，而在于 ESD 防护设计从一开始就没做对。

USB、串口、按键、网口……这些"对外开窗"的接口，是静电入侵设备最直接的通道。今天把 ESD 防护器件选型和布局讲透：为什么贴一颗管子还不够，以及真正该盯的参数有哪些。

一、静电为什么能让设备"死机"？

先搞清楚敌人长什么样。依据 IEC 61000-4-2 标准，静电放电模拟人体带电后接触或靠近设备的情形，测试模型为 150pF 电容 + 330Ω 电阻，一次放电的瞬态峰值电流可达数十安培，而时间尺度只有纳秒级。

标准把测试分为接触放电与空气放电，各设四个等级：等级1为接触 ±2kV、空气 ±2kV；等级2为接触 ±4kV、空气 ±4kV；等级3为接触 ±6kV、空气 ±8kV；等级4为接触 ±8kV、空气 ±15kV。消费类产品一般按等级3~4执行。

这么高能的脉冲打进芯片 I/O，通常造成三类后果：

栅氧化层击穿（硬损伤）：芯片直接报废，表现为接口彻底失灵；

闩锁效应（Latch-up）：寄生晶闸管被触发导通，电源到地短路，芯片发烫、系统死机，断电才能恢复；

PN 结软损伤：不立刻失效，但性能劣化、漏电增大，表现为"用着用着偶发死机"——这类最隐蔽，也最让人头疼。

ESD 放电损坏机理示意图

很多"偶发死机"其实不是 Bug，而是防护没到位。别急着怀疑固件和主控。

二、三个最常见的选型误区

误区一：只看"扛多少 kV"，忽略结电容

不少项目随手贴一颗 ESD 管就算完事，结果高速接口反而更不稳定。

ESD 防护器件本质是一个寄生电容挂在信号线上。结电容过高，会拖慢信号边沿、塌陷眼图、增加误码，通信该通的通不起来，甚至诱发死机。高速接口对结电容极其敏感，低速接口则相对宽松——选型必须和信号速率匹配。

误区二：只盯防护能力，忽略钳位电压

钳位电压决定了静电被"截胡"后，漏到后端芯片上的电压有多高。

如果 ESD 器件的钳位电压高于后端芯片的绝对最大额定值，那么器件自己扛住了，芯片还是被打穿——测试没爆板，但芯片早已内伤，出货后偶发故障不断。

误区三：器件选对了，布局却错了

ESD 器件的泄放能力，很大程度取决于"泄放路径"够不够短。器件远离接口、走线绕长，寄生电感会串进泄放回路，静电没有第一时间被导走，还是打进了芯片。选型只完成了一半，布局是另一半。

三、结电容怎么选？按接口速率对表

结电容的选型原则一句话：信号速率越高，允许的结电容越低。按接口类型分档来看：

GPIO、按键、拨码开关等极低速信号：对结电容不敏感，数 pF 到 30pF 都可以；

音频接口：10pF 左右的器件即可满足；

RS-485、CAN 等低速差分总线（≤1Mbps）：结电容不敏感，通常无需刻意追求低容；

USB 2.0 Full-Speed（12Mbps）：建议 ≤3pF；

USB 2.0 High-Speed（480Mbps）：建议 0.5~1pF——注意，同样是 USB 2.0，升级到高速模式后要求直接收紧到 1pF 以内；

USB 3.0 / 3.2 Gen 1（5Gbps）：建议 ≤0.5pF；

USB 3.2 Gen 2（10Gbps）：建议 ≤0.3pF；

HDMI 1.4（3.4Gbps）：建议 0.5~1pF；HDMI 2.0 及更高规格，则需 ≤0.5pF 或更低。

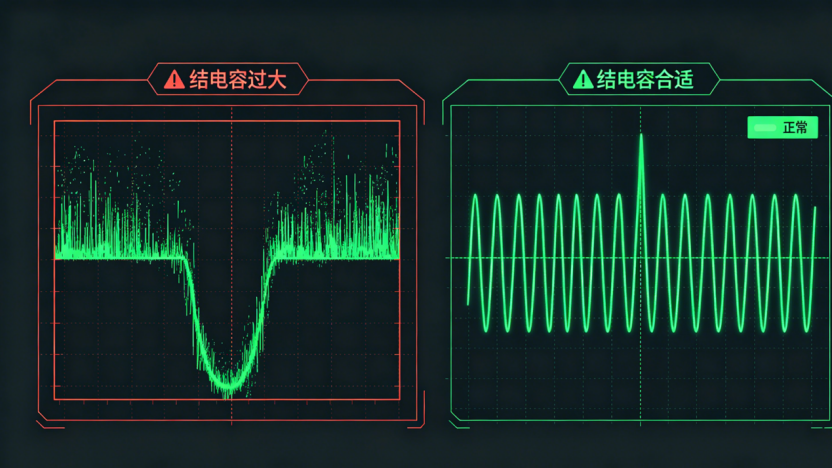

高速接口眼图对比图

两点提醒：

速率越高，结电容要求越苛刻。从 USB 2.0 的 480Mbps 到 USB 3.x 的 10Gbps，允许的结电容从 1pF 收紧到 0.3~0.5pF，差距很大。

务必确认是"典型值"还是"最大值"。有些数据手册写 0.3pF 典型值，实测可能到 0.6pF，高速接口会直接出问题。

四、除了结电容，这 5 个参数一个都不能漏

工作电压（Vrwm）：必须高于接口最高信号电压并留足裕量。例如 5V 系统、信号摆幅达 5V 以上的 USB 接口，防护器件工作电压建议选 5V 及以上，防止正常工作时误触发。

钳位电压（Vc）：越低越好，且要低于被保护芯片的耐压——这是"器件没坏、芯片坏了"的关键开关。

峰值脉冲电流（Ipp）：对应 IEC 61000-4-2 等级下的承受能力，等级越高所需 Ipp 越大。

漏电流（Ir）：高速、低功耗接口建议选超低漏电流（如 <0.1µA）的型号，避免影响信号和功耗。

单向 / 双向：信号在正负之间来回摆动的接口（如 RS-485、USB 差分对），选双向器件；纯单极性信号可考虑单向。

五、布局与 PCB 设计：让泄放路径最短

器件选对之后，物理布线上记住这 5 条：

防护器件尽量靠近接口连接器，让静电先经过防护器件再进后端电路；

先防护、后滤波，ESD 器件要放在信号链路最前端；

缩短防护器件到接口的走线，走线越短，寄生电感越小，泄放越快；

接地引脚短而粗地直连地平面，形成低阻抗泄放回路，避免和敏感信号共地串扰；

接口区域保持地平面完整，不要被信号线割裂；必要时配合共模电感等滤波器件，双管齐下。

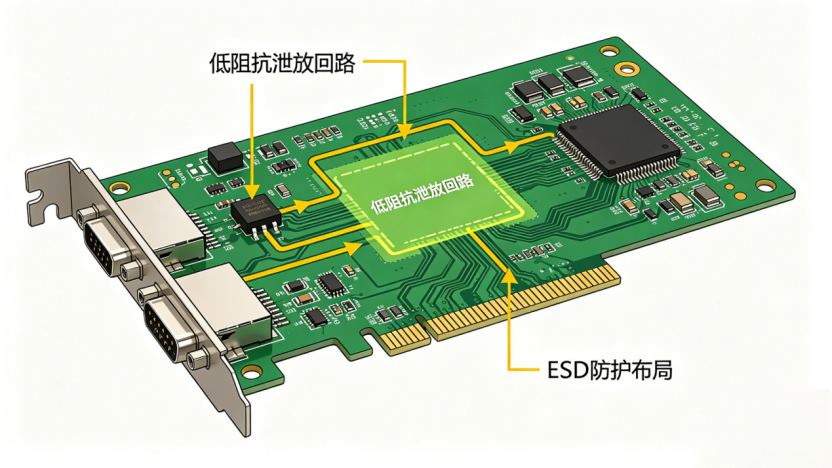

PCB 布局与泄放回路示意图

六、用测试验证，而不是"感觉防住了"

设计完不等于防护到位，最终要靠静电放电测试说话：

消费电子通常按 IEC 61000-4-2 等级 3~4（接触 ±68kV / 空气 ±815kV）或更高要求执行；

测试判定标准是"功能正常、无死机、无复位、无数据错乱"，而不只是"没打坏器件"——软损伤造成的偶发死机，恰恰是判定重点；

看器件数据手册时，认准其标注的 IEC 等级与测试条件，别被宣传的"高 kV 数"带偏。

七、一张自检清单

最后，把这 6 条对照着过一遍，静电死机大概率能根治：

接口类型对应的结电容是否匹配？

钳位电压是否低于后端芯片耐压？

工作电压是否覆盖接口信号摆幅？

单向/双向是否选对？

器件是否靠近接口、走线最短、接地回路低阻抗？

是否通过 IEC 61000-4-2 静电测试，且测试判定"无死机、无复位"？

静电防护是一套"器件选型 × 电路设计 × PCB 布局 × 测试验证"的组合拳。你缺的不是防护器件，而是把每一环都做对。下次再遇到设备偶发死机，先别怀疑主控——回头看看你的 ESD 防护设计，可能问题就在这里。
