在模拟电路、数字开关电路的世界里，有两款贯穿电子行业发展史的核心器件，堪称半导体领域的“两大巨头”——三极管（BJT）和场效应管（FET，常见为MOS管）。几十年以来，围绕二者“电流控制”与“电压控制”的核心差异，行业内从未停止讨论。它们外观相似、功能重合，均可实现信号放大、电路开关，但核心工作逻辑、电气特性、适用场景天差地别。

很多电子爱好者、硬件工程师的入门困惑，都源于分不清二者的控制本质。

一、核心本质：一字之差，原理天壤之别

三极管和场效应管的所有差异，根源就在于最核心的控制方式，这也是区分二者的黄金准则，没有任何例外。

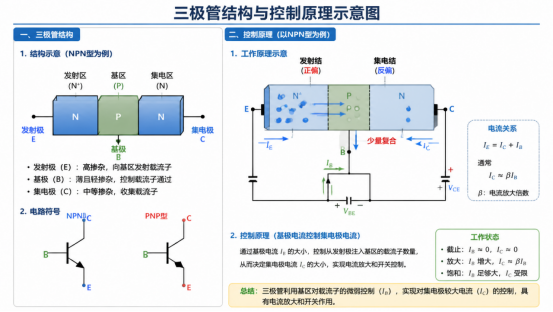

1. 三极管（BJT）：不折不扣的「电流控制器件」

三极管全称为双极型结型晶体管，核心逻辑是小电流控大电流。它拥有基极（B）、发射极（E）、集电极（C）三个引脚，工作时必须在基极输入持续的驱动电流，才能触发集电极与发射极之间的导通，实现电流放大或开关功能。

其核心工作公式为$$I_C=\beta I_B$$，集电极输出电流完全由基极输入电流决定，基极没有电流，三极管就彻底截止无法工作。简单来说，三极管的工作“离不开电流”，必须消耗输入电流才能完成控制动作，这也是它电流控制属性的核心体现。同时，三极管属于双极型器件，工作时电子和空穴两种载流子同时参与导电。

2. 场效应管（MOSFET/FET）：纯粹的「电压控制器件」

场效应管是单极型晶体管，核心逻辑是电压控电流，零输入电流驱动。对应三极管的三极结构，它拥有栅极（G）、源极（S）、漏极（D）三个引脚。与三极管截然不同，场效应管的栅极内部是绝缘结构，正常工作时几乎无任何输入电流。

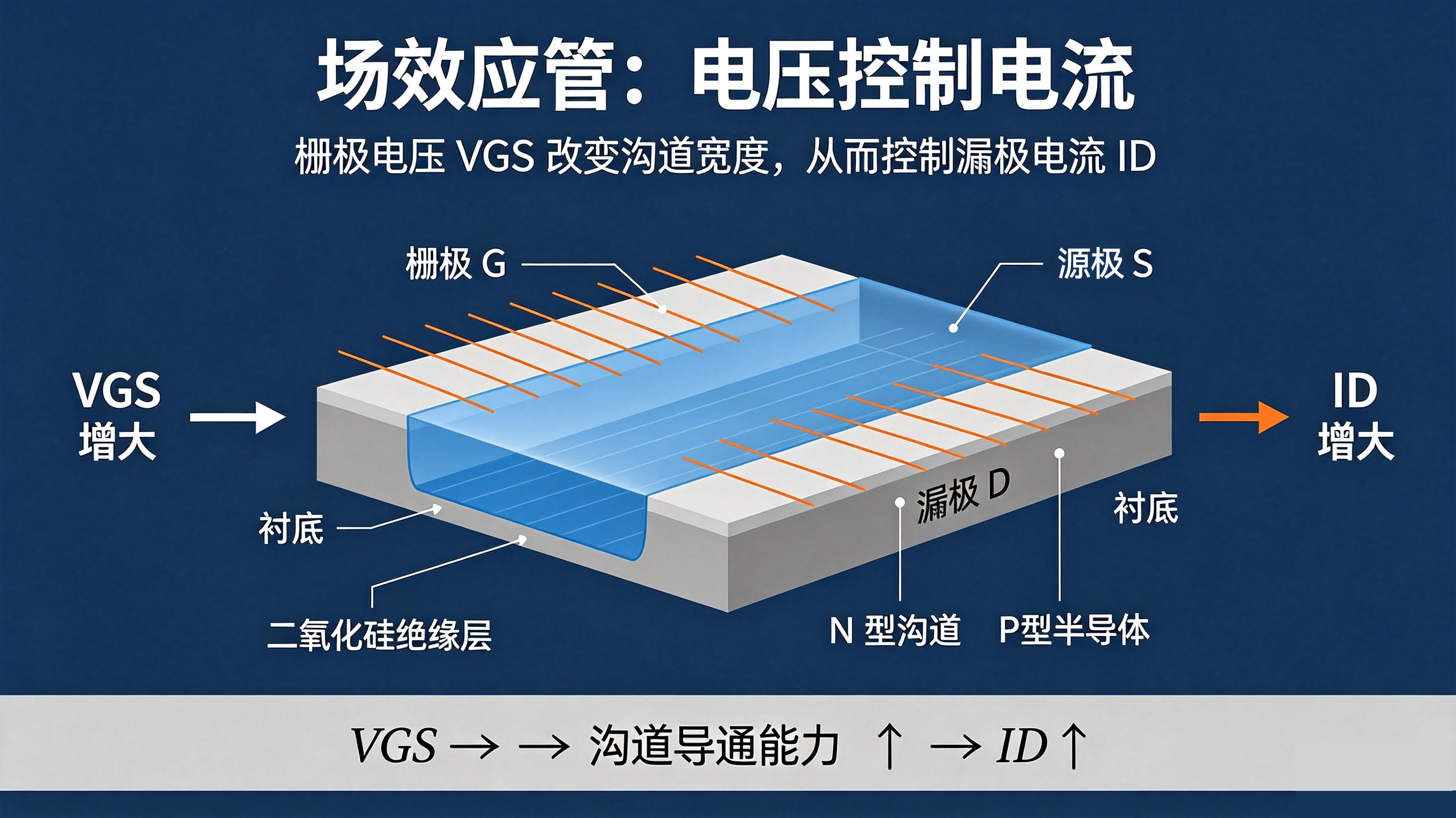

它依靠栅极与源极之间的电压差（$$V_{GS}$$）产生电场，改变半导体沟道的宽窄，以此控制漏极与源极之间的导通电流（$$I_D$$）。只要栅极电压达到阈值电压，就能控制电路导通，无需消耗输入电流。其导电过程仅依靠单一载流子（电子或空穴），因此响应速度更快、损耗更低。

二、核心特性深度对比：看懂控制方式带来的连锁差异

正是“电流控”和“电压控”的底层区别，让两款器件在输入阻抗、功耗、速度、稳定性等关键性能上形成了鲜明差距，直接决定了它们的使用场景。

1. 输入阻抗：低阻电流驱动 VS 高阻电压驱动

三极管作为电流控制器件，输入阻抗极低，工作时会持续从前端电路抽取电流，对前级电路有一定负载压力，容易造成信号衰减，因此前级驱动电路必须具备一定的带载能力。

场效应管依托电压控制特性，输入阻抗极高，栅极几乎不吸取电流，对前级电路几乎无负载影响，能够完美匹配微弱信号电路，最大限度保留原始信号完整性，这也是高精度模拟电路优先选用场效应管的核心原因。

2. 驱动功耗与导通损耗

三极管工作全程需要基极持续供电、持续消耗电流，静态驱动功耗不可忽略，尤其在高频切换场景下，频繁的电流输入会大幅增加整体电路功耗，发热更明显。

场效应管仅需要电压阈值触发，稳态工作时栅极零功耗，仅在开关瞬间存在极小的充放电损耗。在大电流、高频开关场景下，其低功耗、低发热的优势会被无限放大，能效远优于三极管。

3. 开关速度与高频性能

三极管依靠载流子双向导电，存在明显的电荷存储效应，开关切换时存在延迟，高频响应能力有限，一般仅适用于中低频电路场景。

场效应管为单载流子导电，无电荷存储延迟，开关响应速度极快，可轻松适配MHz甚至GHz级别的高频电路，是射频电路、高速开关电源、单片机高速驱动电路的首选器件。

4. 稳定性与抗干扰性

三极管参数受温度影响较大，温度升高会导致放大倍数变化、漏电流增大，电路稳定性较差，设计时需要增加温度补偿电路，提升设计复杂度。

场效应管温度稳定性更强，温漂小、噪声低，抗干扰能力优异，适合精密信号放大、微弱信号采集等对稳定性要求极高的场景。

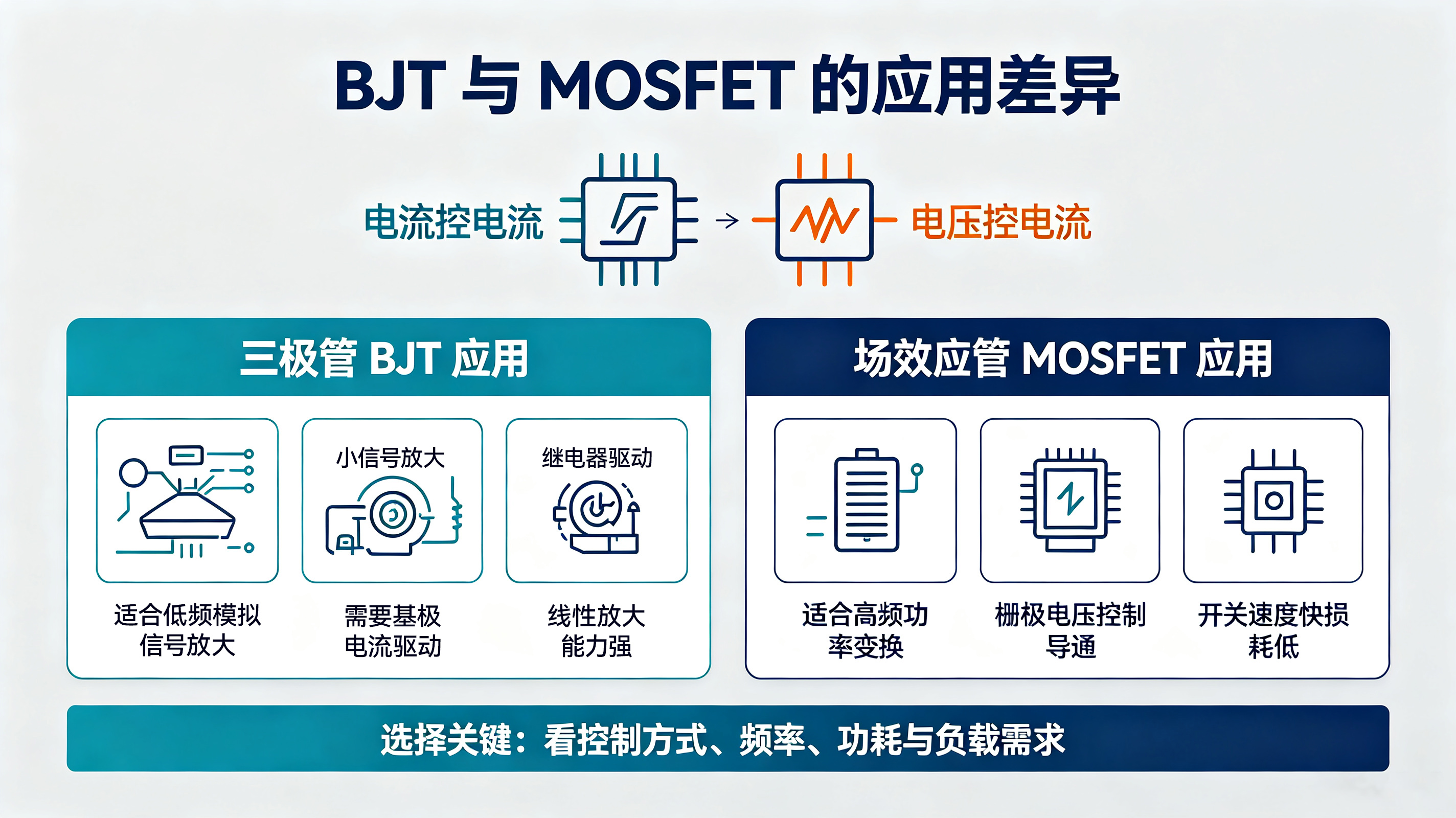

三、场景抉择：谁才是最优解？

没有绝对完美的器件，只有最合适的场景。三极管和场效应管的特性互补，在不同电路中各占优势，不存在完全替代的关系。

1. 三极管（BJT）的优势适用场景

得益于电流放大能力强、成本极低、线性度好、电路结构简单的优势，三极管主要用于低频小信号放大、通用模拟放大电路、低成本开关电路、电流驱动型负载控制。比如音频前置放大、简易信号放大、小功率继电器驱动等场景，三极管性价比无可替代。

2. 场效应管（MOSFET）的优势适用场景

凭借高阻抗、低功耗、高速开关、大电流、高稳定性的特性，场效应管主打高频、高速、大功率、高精度电路。常见场景包括开关电源、电机驱动、锂电池保护电路、射频通信、单片机高速IO驱动、精密仪器信号采集等。

四、终极总结：读懂这场“世纪之争”的本质

三极管与场效应管的之争，本质是电流驱动与电压驱动的技术路线之争，是双极型导电与单极型导电的特性之争。

三极管是「实干型选手」：靠实打实的电流实现控制，放大能力强、成本低廉、线性特性优秀，胜在通用、亲民、性价比高，是低频模拟电路的基石。

场效应管是「智能型选手」：靠电场效应实现无功耗控制，速度快、损耗低、稳定性强，胜在高效、精密、高速，是现代高频、大功率、高精度数字电路与电源电路的核心。

时至今日，二者早已不是竞争替代关系，而是相辅相成、各司其职。掌握“电流控”与“电压控”的核心逻辑，就能精准读懂绝大多数晶体管电路的设计思路，也是入门高阶硬件设计、电路调试的核心关键。
