日常生活中，秋冬季节触摸金属门把手、电子设备时的轻微“触电”火花，就是人体静电放电现象。很多人疑惑，这种几乎无感的微弱静电，为何能轻易损坏精密的手机、主板、传感器芯片？其实看似温和的人体静电，暗藏超高瞬时高压，而小巧的ESD防护器件，正是守护芯片安全的“专属接盘侠”，默默承接所有静电冲击，避免芯片受损。

一、不起眼的人体静电，为何是芯片“杀手”？

1. 人体静电：低压感知，高压致命

人体日常活动中，行走、穿衣、摩擦物品都会持续积累静电。人体感知不到的静电，电压往往已经达到2000V-10000V，干燥环境下甚至可突破15000V。而绝大多数民用芯片的正常工作电压仅为1.8V、3.3V、5V，芯片内部氧化层、PN结、金属走线的耐压极限极低，数千至上万伏的静电高压，对芯片而言无异于“高压雷击”。

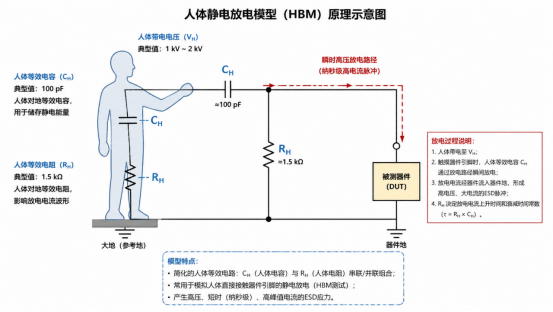

更关键的是，人体静电放电（ESD）属于纳秒级瞬时脉冲，放电时间极短、电流峰值极高，瞬间释放的能量会集中作用于芯片微小的电路结构，没有缓冲散热的时间，破坏性极强。行业通用的人体放电模型（HBM），正是模拟人手触摸芯片引脚的静电冲击场景，也是芯片最常遭遇的静电损伤工况。

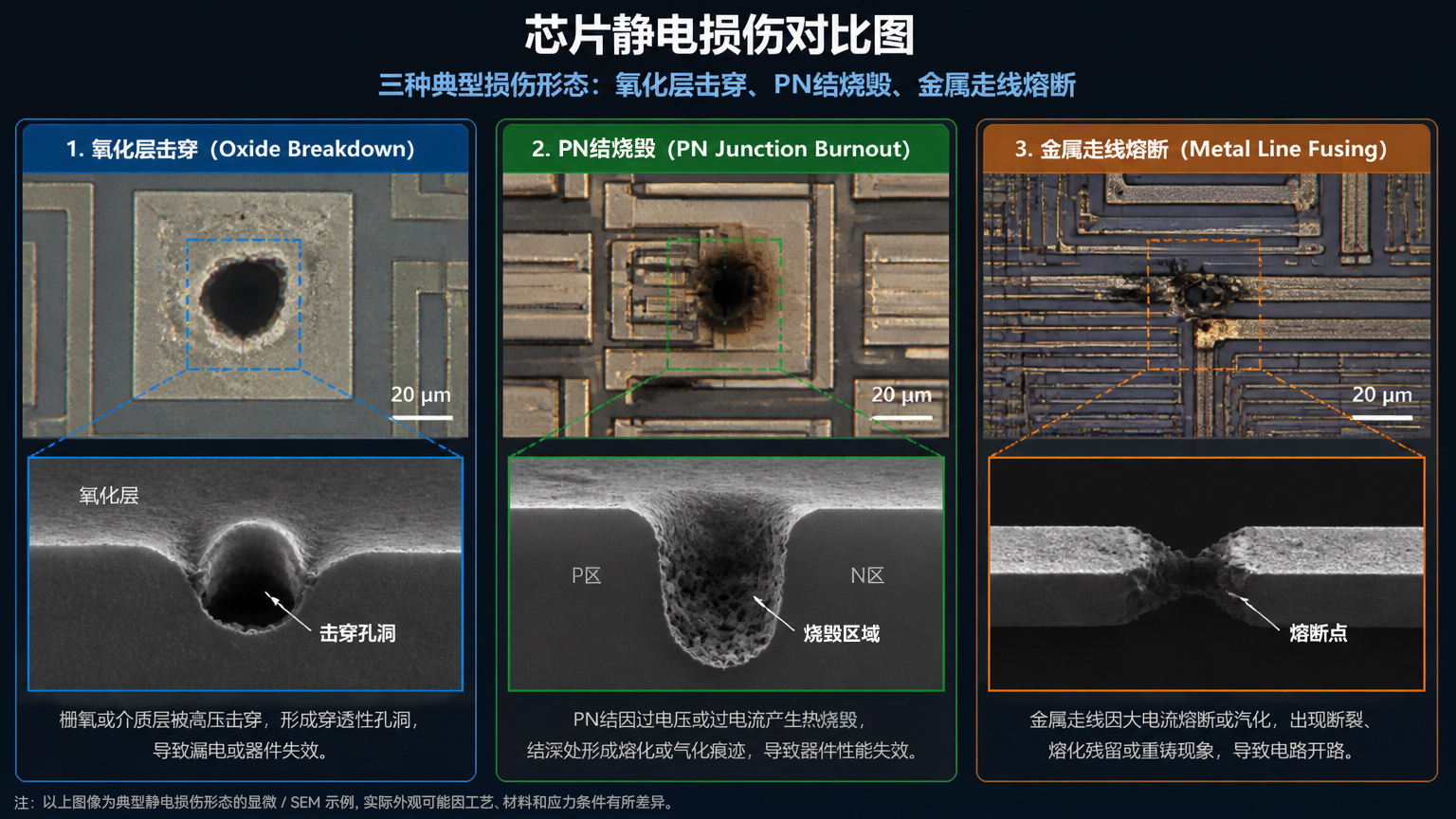

2. 芯片损坏的三种核心物理机理

芯片内部是纳米级的精密半导体结构，电路极致纤细、脆弱，静电高压和瞬时电流会从三个维度造成不可逆损伤，且多数损伤属于隐性不可逆故障：

第一，氧化层击穿。现代芯片制程工艺不断升级，内部栅极氧化层厚度仅有几十纳米，极致轻薄的绝缘层无法承受静电超高过电压，一旦超过介质击穿强度，绝缘层会直接被击穿烧毁，形成永久性短路，导致芯片功能失效。

第二，PN结烧毁断裂。芯片核心的半导体PN结是电路导通、信号传输的核心结构，静电瞬时大电流会直接冲击、熔断PN结，破坏半导体导电特性，造成芯片电路开路或短路。

第三，金属走线熔断。芯片内部微米级的金属布线承载能力极低，静电大电流通过时会产生剧烈焦耳热，瞬间融化纤细的金属走线，彻底切断电路通路。

值得注意的是，静电损伤分为显性失效和隐性失效：显性失效会直接导致芯片报废、设备无法开机；隐性失效不会立刻宕机，但会造成芯片性能衰减、稳定性下降，引发设备偶尔死机、信号紊乱等疑难问题，大幅缩短电子产品使用寿命。

二、ESD防护器件：芯片的专属“接盘侠”

既然人体静电无法彻底避免，想要保护精密芯片，就需要专门的防护器件承接静电冲击，这就是ESD防护器件的核心价值。它的“接盘侠”定位十分精准：正常工作时隐身不干扰电路，静电来袭时主动扛下所有高压大电流，替芯片承受损伤。

1. 核心工作逻辑：舍己保芯，旁路泄放

ESD防护器件（主流为TVS瞬态抑制二极管）均采用并联接地的电路设计，安装在芯片接口、信号引脚等静电易入侵位置，和芯片负载并联。其工作状态分为两种，完美适配电路运行和静电防护场景：

常态工况下，电路处于正常工作电压，ESD防护器件反向截止、近似开路状态，零电流、零损耗，不会占用电路资源，也不会干扰信号传输、供电稳定，完全“隐身”不影响设备正常运行。

当人体静电入侵，线路电压瞬间飙升至击穿阈值时，ESD器件会在亚纳秒级极速导通，比芯片响应速度快数倍。此时器件会主动开辟一条低阻抗泄放通路，将致命的静电高压、瞬时大电流全部引流至大地，同时将线路电压强制钳位在芯片可承受的安全范围，彻底拦截静电冲击，让芯片全程不受影响。

简单来说，就是静电来袭时，ESD器件主动“接盘”所有伤害，把风险全部转移到自身，保全后端精密芯片。且主流TVS器件具备可逆特性，单次静电冲击后不会损坏，可反复承接多次静电放电，持续发挥防护作用。

2. 为什么必须用专用ESD器件，不能靠芯片自带防护？

很多芯片内部自带简易ESD防护结构，但这类内置防护仅能应对轻微、微弱的静电冲击，防护容量极小、响应速度有限。面对人体触摸带来的高压强静电，内置防护会瞬间过载失效，无法起到保护作用。

而外置专用ESD防护器件，是针对静电损伤专项设计，具备三大核心优势：一是响应速度更快，亚纳秒级导通，抢先一步拦截静电；二是钳位电压更低，能精准将电压锁定在芯片安全阈值内；三是泄放能力更强，可承载数安培级瞬时大电流，防护稳定性、可靠性远超芯片内置电路。

三、ESD“接盘侠”的选型与设计关键

想要让ESD器件完美发挥防护作用，避免防护失效、误伤电路，选型和布局必须遵循核心原则，这也是硬件设计的基础要点：

第一，电压匹配优先。ESD器件的反向击穿电压必须略高于电路正常工作电压，既保证常态下稳定截止、不影响电路，又能在静电超压时快速导通防护。

第二，严控寄生电容。高速信号电路（USB、HDMI、射频信号）需选用低电容ESD器件，避免器件寄生电容干扰高频信号传输，导致信号失真、传输延迟。

第三，就近布局接地。ESD器件必须紧贴芯片接口、信号引脚布置，缩短泄放路径，减少线路阻抗，确保静电能量快速、彻底泄放，避免路径过长导致防护失效。

四、总结：微小器件，守护核心精密

人体静电的核心危害，是纳秒级瞬时高压+大电流对芯片纳米级精密结构的不可逆破坏，这种隐性损伤是电子产品莫名故障、报废的重要诱因。而ESD防护器件作为电路中的“无名接盘侠”，以“常态隐身、故障扛伤”的工作模式，用极低的硬件成本，拦截绝大多数人体静电冲击，守护芯片稳定运行，是现代电子产品可靠性设计中不可或缺的核心器件。
