在开关电源、电机驱动、光伏逆变等电力电子系统设计中，开关晶体管是核心功率器件，其选型质量直接决定设备的转换效率、发热程度、工作频率与长期可靠性。选型过程中，导通损耗与开关速度是一对天然制衡的核心参数，绝大多数设计失败、效率偏低、器件过热问题，均源于二者匹配失衡。

一、核心认知：导通损耗与开关速度的制衡本质

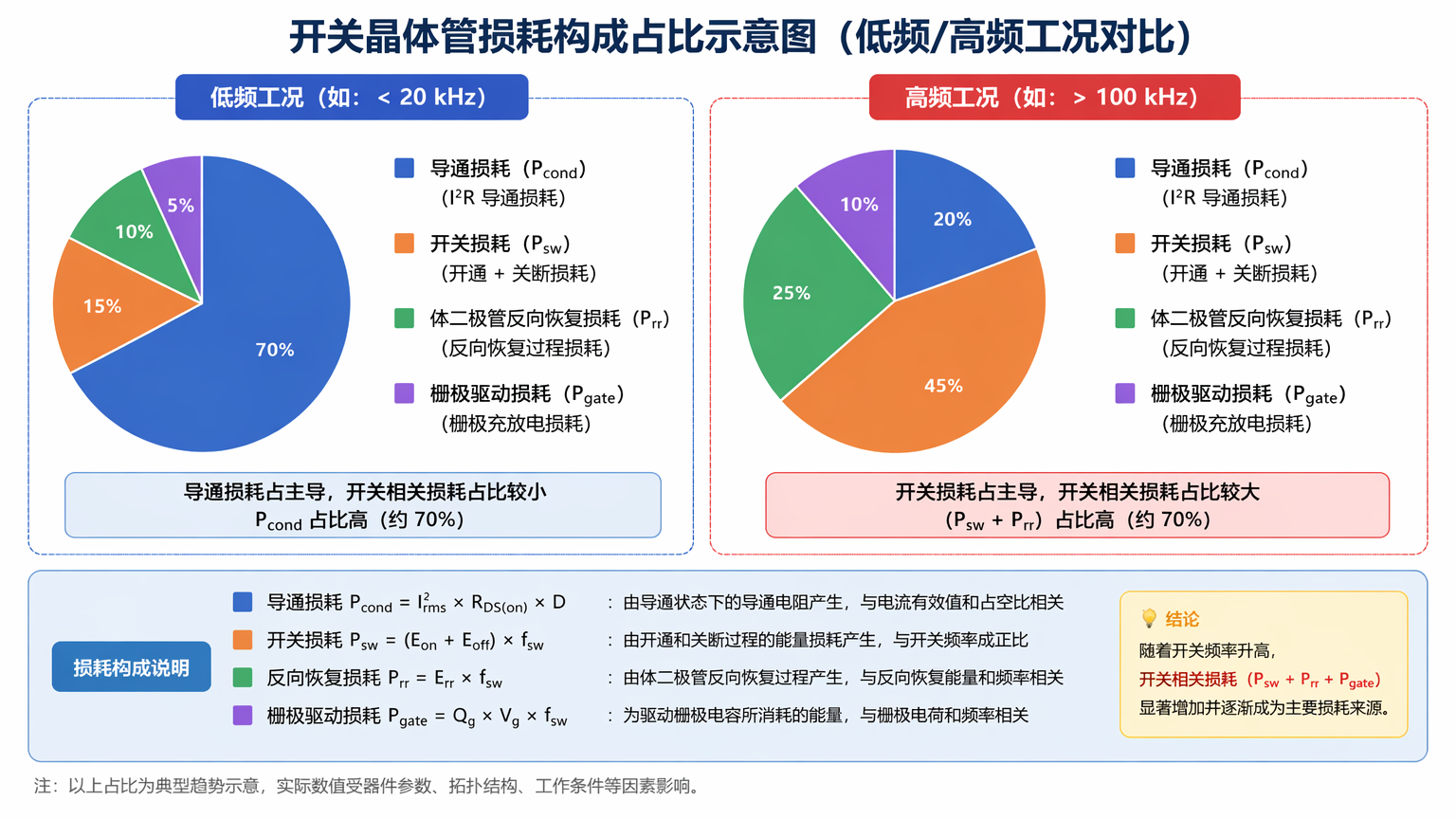

开关晶体管的总功率损耗由导通损耗、开关损耗、驱动损耗三部分构成，其中占比最高、相互制约最明显的就是导通损耗与开关损耗（开关速度直接决定开关损耗大小），二者的制衡是半导体器件工艺的固有特性。

导通损耗是器件稳态导通时产生的静态损耗，开关速度决定器件开通、关断过程的动态损耗，二者呈现此消彼长的关系：器件芯片面积越大、导通阻抗越低，导通损耗越小，但寄生电容、寄生参数会随之增大，导致开关速度变慢、开关损耗飙升；反之，追求极致开关速度、减小寄生参数，会提升导通阻抗，增大稳态导通损耗。

简单来说：低频大电流场景，导通损耗占主导，优先压低导通损耗；高频小电流场景，开关损耗占主导，优先提升开关速度，选型的核心就是根据工况找到二者的最优平衡点。

二、两类核心损耗的原理与关键影响参数

1. 导通损耗：稳态工作的基础损耗

导通损耗是晶体管完全导通、电流稳定流过器件时产生的功率损耗，持续整个导通时长，是低频工况下的主要损耗来源。

不同器件的导通损耗核心参数不同：MOSFET由导通电阻Rds(on)决定，损耗公式为Pon=I²×Rds(on)，导通电阻越小，大电流下的导通损耗越低；IGBT由饱和压降Vce(sat)决定，损耗公式为Pon=I×Vce(sat)；传统BJT因饱和压降偏高、导通损耗大，已基本退出主流高频开关场景。

器件工艺层面，低Rds(on)、低Vce(sat)需要更大的芯片导通面积、更优的导通结构，这会直接增大器件的输入电容Ciss、输出电容Coss、反向恢复电荷Qrr等寄生参数，成为限制开关速度的核心因素。

2. 开关速度：动态切换的损耗关键

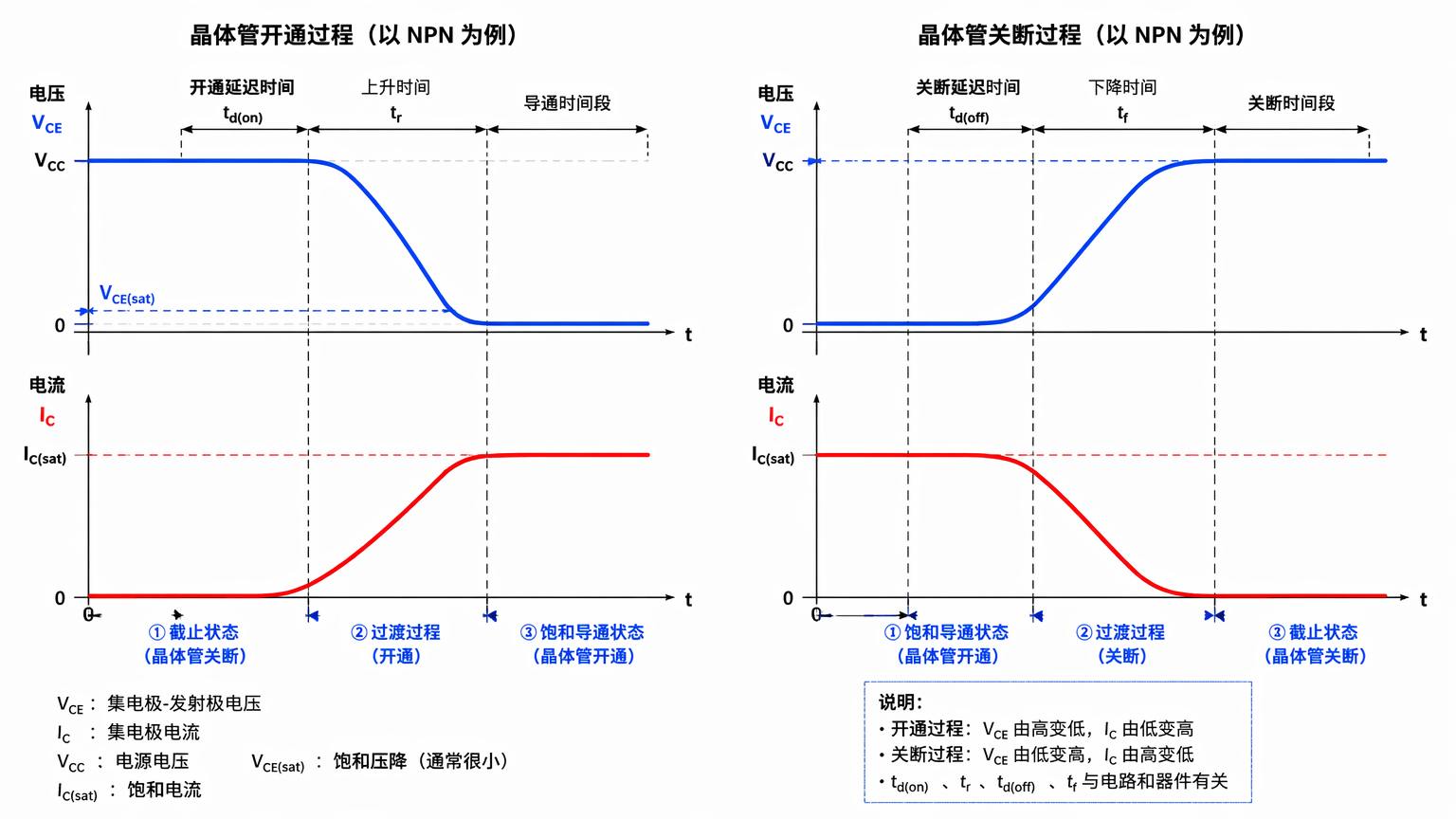

开关速度指晶体管开通、关断的响应速度，核心指标包括上升时间tr、下降时间tf、反向恢复时间trr、栅极电荷Qg。开关速度越慢，器件在高低电平切换的过渡区间越长，电压与电流重叠的导通时间越久，产生的开关损耗越大，且开关损耗随工作频率升高呈线性增长。

高频工况下（500kHz以上），开关损耗会远超导通损耗，成为总损耗的主导部分。为提升开关速度、降低开关损耗，器件设计会缩小芯片有效面积、优化栅极结构，减小寄生电容与电荷参数，但必然会导致导通阻抗上升、导通损耗增加，形成固有制衡关系。

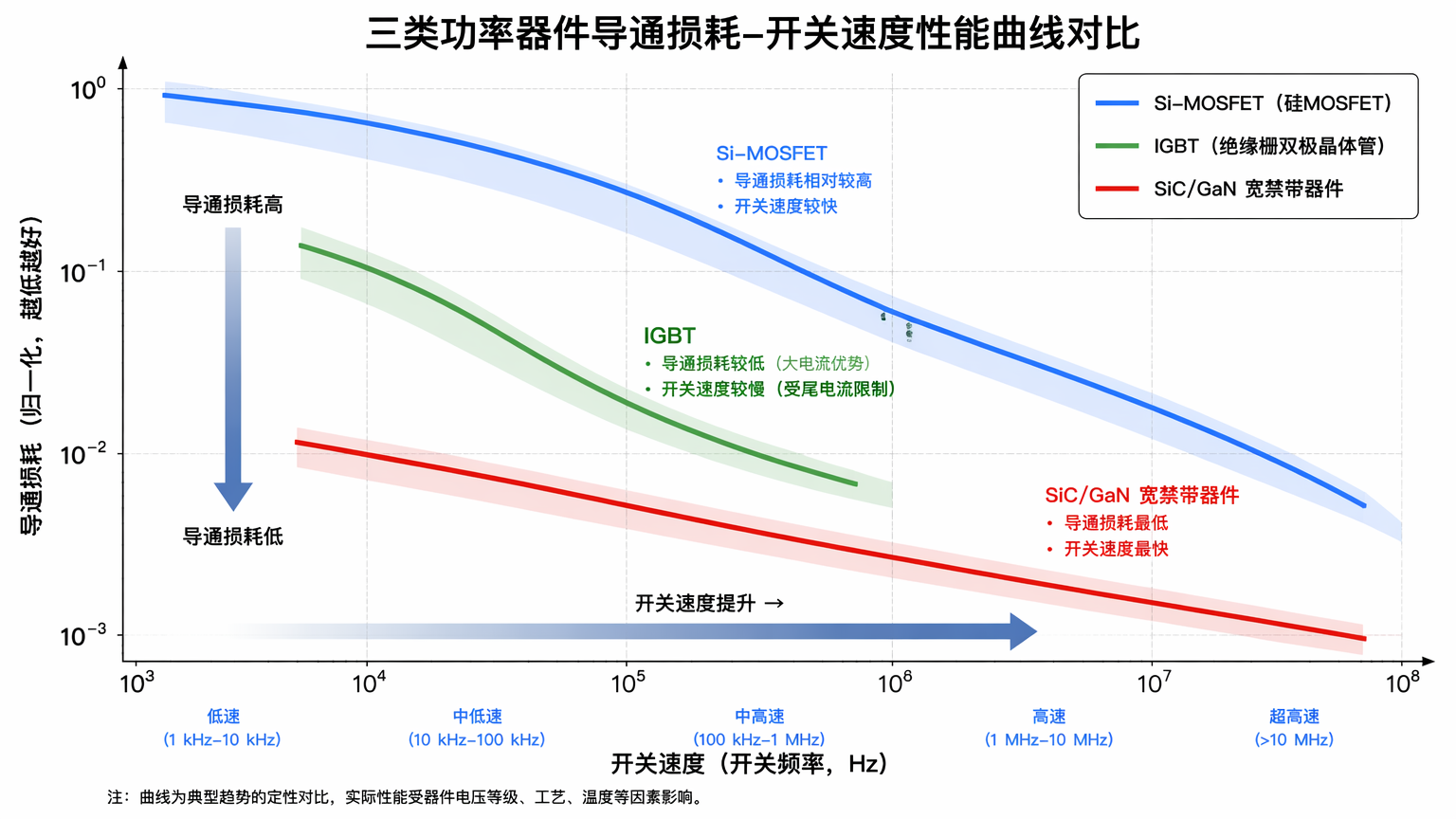

三、主流开关器件的制衡特性对比

不同类型开关晶体管的导通损耗、开关速度特性差异显著，适配的工况场景完全不同，选型需先匹配器件品类，再细化参数平衡。

四、核心选型平衡策略：按工况精准取舍

不存在绝对最优的开关晶体管，只有适配工况的最优选型，核心原则是根据工作频率、负载电流，判定主导损耗类型，针对性倾斜参数。

1. 低频大电流工况（≤200kHz）：优先压低导通损耗

在低频场景下，开关切换次数少，开关损耗占总损耗比例极低，导通损耗是发热、效率的主要影响因素。此时无需过度追求极致开关速度，重点优选低Rds(on)的MOSFET、低Vce(sat)的IGBT，牺牲部分开关性能换取更低的稳态损耗。

选型要点：优先筛选同封装、同耐压下导通参数最优的器件，无需刻意追求极小的Qg、Coss；避免选用小电流规格器件，防止大电流下导通损耗急剧飙升；IGBT优先选用沟槽栅结构，降低饱和压降。

2. 高频中小电流工况（≥500kHz）：优先优化开关速度

当工作频率提升至500kHz以上，开关损耗随频率线性倍增，成为总损耗的核心来源。此时导通损耗占比大幅下降，需优先保证开关速度，压低寄生参数。

选型要点：优先选择小栅极电荷Qg、小输出电容Coss、短反向恢复时间trr的MOSFET；适当放宽Rds(on)指标，无需追求极致低导通电阻，避免寄生参数过大导致开关速度滞后；高频场景优先选用SiC、GaN宽禁带器件，规避硅基器件的参数制衡短板。

3. 中频率折中工况（200kHz-500kHz）：参数均衡匹配

该频段导通损耗与开关损耗占比相近，需严格平衡两类参数，避免单一参数极致化。选型核心是综合损耗最优，而非单一损耗最低。

选型要点：舍弃Rds(on)极大或Qg极小的极端器件，筛选参数均衡的通用型器件；通过损耗公式量化计算导通损耗与开关损耗总和，对比多款器件的总损耗值，选取最优方案；兼顾器件封装散热能力，避免参数匹配但散热不足导致的性能衰减。

五、进阶优化：突破固有制衡，提升整体匹配度

除了器件选型参数取舍，还可通过电路设计、驱动优化、拓扑适配的方式，弱化导通损耗与开关速度的制衡矛盾，进一步提升系统效率。

1. 栅极驱动参数精细化调试

栅极驱动电阻直接影响开关速度：驱动电阻越小，开关速度越快，开关损耗越低，但易产生电压尖峰、EMI干扰；驱动电阻越大，开关速度越慢，开关损耗升高，但波形更平稳、可靠性更高。通过梯度调试驱动电阻，可找到开关损耗与EMI的平衡点，在不牺牲导通损耗的前提下优化开关性能。

2. 拓扑结构适配软化开关过程

采用软开关拓扑（ZVS零电压开通、ZCS零电流关断），可彻底消除开关切换时的电压电流重叠区间，大幅降低开关损耗。此时无需刻意追求器件超高开关速度，可放心选用低导通损耗的器件，完美规避参数制衡问题，是高频高效率设计的最优方案之一。

3. 多管并联分摊损耗

大电流工况下，可采用多晶体管并联方案，分摊负载电流，单管导通电流减小，整体导通损耗大幅降低；同时无需选用超大芯片、高寄生参数的单管器件，可选用中小规格、高开关速度的器件，同步兼顾低导通损耗与高开关速度。

4. 宽禁带器件替代升级

硅基器件的导通损耗与开关速度制衡矛盾无法根除，而SiC、GaN宽禁带器件凭借优异的半导体特性，寄生参数极小、无反向恢复损耗，可同时实现低导通电阻、超高开关速度，彻底打破传统制衡关系，适合高频、高压、高效率的高端场景。

六、选型落地流程总结

1. 确定核心工况：明确工作频率、额定负载电流、工作电压，判定主导损耗类型；

2. 匹配器件品类：低频大功率选IGBT，高频中小功率选Si-MOSFET，高频高压高效率选宽禁带器件；

3. 针对性参数取舍：低频优先低Rds(on)/Vce(sat)，高频优先低Qg/Coss/trr，中频均衡参数；

4. 量化损耗验证：计算导通、开关、总损耗，对比多型号器件性能；

5. 电路辅助优化：调试栅极驱动、适配软开关拓扑，实现性能最大化。

七、结语

开关晶体管选型的本质，是基于工况的损耗平衡设计。导通损耗与开关速度的固有制衡无法彻底消除，但通过精准的工况判断、合理的参数取舍、配套的电路优化，可实现二者的最优匹配。低频抓导通、高频抓速度、中频求均衡，结合宽禁带器件与软开关拓扑的进阶应用，能够有效兼顾设备的高效率、高频率与高可靠性，满足不同电力电子系统的设计需求。
