在电子电路中，开关的作用大家都懂：按下接通、断开断电，状态完全由外力控制。但有一种特殊的电子开关——可控硅（晶闸管），它有着普通开关不具备的神奇特性：只需要一瞬间的触发信号，就能永久接通电路、锁住电流，哪怕撤销触发信号，电流也不会中断。

很多零基础新手第一次接触可控硅，都会疑惑：它明明只是一个被动开关，为什么拥有“自锁”能力？今天我们抛开复杂公式和专业术语，从零搞懂可控硅的锁流核心原理。

一、先认清楚：可控硅到底是什么？

通俗来说，可控硅就是一个可电控的自锁式大功率开关，和普通按键开关、MOS管开关有本质区别。

普通开关、普通电子管的逻辑是：有控制信号就导通，没控制信号就断开，状态和控制信号同步；而可控硅的逻辑是：短暂给一次控制信号，电路永久导通，信号消失也不影响，除非切断主回路电流才能复位。

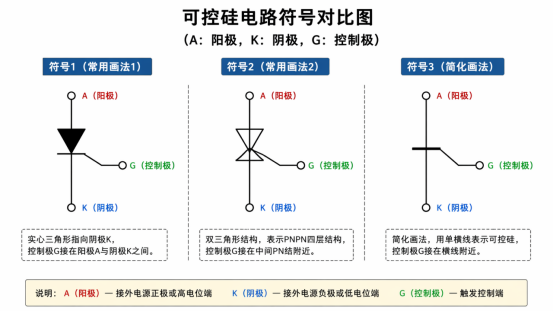

常见的单向可控硅有三个核心引脚：阳极（A）、阴极（K）、控制极（G）。其中控制极是“触发钥匙”，阳极和阴极是主电流通路，这三个引脚的配合，是它实现锁流的基础。

二、核心本质：可控硅不是单管，是“双管嵌套结构”

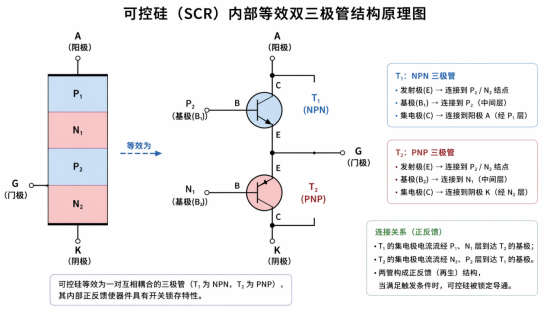

想要弄懂锁流，不用死记原理，只需记住：单向可控硅内部等效于两个三极管相互嵌套、双向耦合，形成了一个闭环放大结构，这就是它自锁的核心硬件基础。

我们可以简单拆解这个内部结构：

1. 可控硅内部由四层半导体（PNPN）构成，天然拆分出两组互补三极管；

2. 第一组NPN三极管的集电极，连接第二组PNP三极管的基极；

3. 第二组PNP三极管的集电极，反过来连接第一组NPN三极管的基极；

4. 控制极（G）接在NPN三极管的基极上，负责接收触发信号。

这种互相驱动、互相供电的闭环结构，让可控硅拥有了自我维持导通的能力，也是它区别于所有普通开关的关键。

三、全程拆解：可控硅“锁流”的完整过程（零基础秒懂）

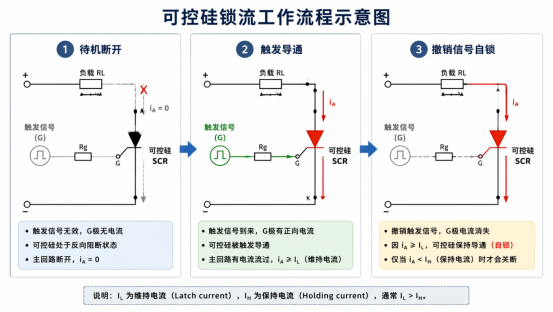

可控硅的工作分为三个状态，我们一步步看懂它如何从“断开”变成“锁住电流”。

1. 待机状态：完全断开，无电流

当可控硅阳极接正电、阴极接负电，控制极没有任何触发信号时，内部两组三极管都处于截止状态，没有电流通过。此时主电路完全断开，和普通开关断开的状态一模一样，电路中无任何电流损耗。

2. 触发瞬间：一键启动，开关导通

当我们给控制极（G）输入一个短暂的正向触发电流（一瞬间的脉冲信号，无需持续供电），对应的NPN三极管基极得到电流，瞬间导通。

NPN三极管导通后，会立刻向PNP三极管的基极输送电流，带动PNP三极管同步导通。此时，整个可控硅的主电流通路（阳极-阴极）完全打开，主电路开始通电。

3. 自锁锁流：撤销信号，依旧导通

这是最关键的一步！触发信号只是“启动钥匙”，完成启动后就可以立刻撤销。

因为两组三极管形成了闭环耦合：PNP三极管导通后，会持续向NPN三极管的基极提供工作电流，无需外部控制极信号，内部就能自我维持驱动。

简单总结这个闭环逻辑：一个导通带动另一个导通，后者反过来维持前者导通，形成了永不中断的内部循环，外部表现就是：开关一直闭合、电流被牢牢锁住，持续流通。

四、重点答疑：锁住的电流，怎么关闭？

很多新手会困惑：可控硅一旦导通就锁流，那电路岂不是永远无法关闭？其实可控硅的自锁不是“永久锁死”，有明确的复位条件，这也是可控硅电路设计的核心要点。

想要解除锁流、关闭可控硅，只有两种有效方式：

1. 切断主回路电流：断开阳极、阴极的主电路供电，让内部两组三极管失去工作电源，闭环驱动结构失效，彻底截止复位；

2. 降低主电流至维持电流以下：减小主回路电流，当电流小于可控硅的最小维持电流时，内部闭环驱动无法维持，开关自动断开。

这里要记住一个核心误区：撤销控制极信号，无法关闭可控硅！控制极只负责“开机触发”，不负责“关机控制”，这是可控硅和普通电子开关最大的区别。

五、通俗总结：可控硅锁流的核心逻辑

抛开所有专业结构，用一句话概括可控硅的工作原理：

可控硅是一个“一键启动、自我续航”的开关，外部触发信号只是敲门砖，内部的双管闭环结构才是锁流的关键。

普通开关：外力在，导通；外力无，断开。

可控硅开关：外力触发一次，内部形成自循环，外力消失依旧导通，断电后才能复位。

六、简单应用场景：为什么一定要用可控硅？

正是因为独特的锁流特性，可控硅被广泛用于大功率电路控制场景，替代普通开关和继电器：

1. 交流调压、调光电路：短暂触发即可稳定维持电路导通，实现功率调节；

2. 电机控制、大功率整流设备：无需持续控制信号，降低控制电路功耗；

3. 保护电路、触发开关：一次触发即可锁定工作状态，实现故障自锁保护。

零基础核心知识点汇总

1. 可控硅核心特性：触发自锁、断电复位；

2. 锁流原理：内部双三极管闭环耦合，自我维持导通；

3. 控制极作用：仅触发开机，不维持工作、不控制关机；

4. 关断条件：切断主电流或降低电流至维持值以下。
