正向导通、反向截止、反向击穿：二极管的三种 “面孔”

2026-06-09 08:35:57

二极管是电子电路里最基础、应用最广泛的半导体器件，核心特性就是单向导电性。而正向导通、反向截止、反向击穿，正是它工作时的三种核心状态，如同三张不同的 “面孔”。弄懂这三种状态，才算真正掌握二极管的工作原理，不管是电路设计、维修调试还是元件选型，都能得心应手。

一、先认识二极管基础结构

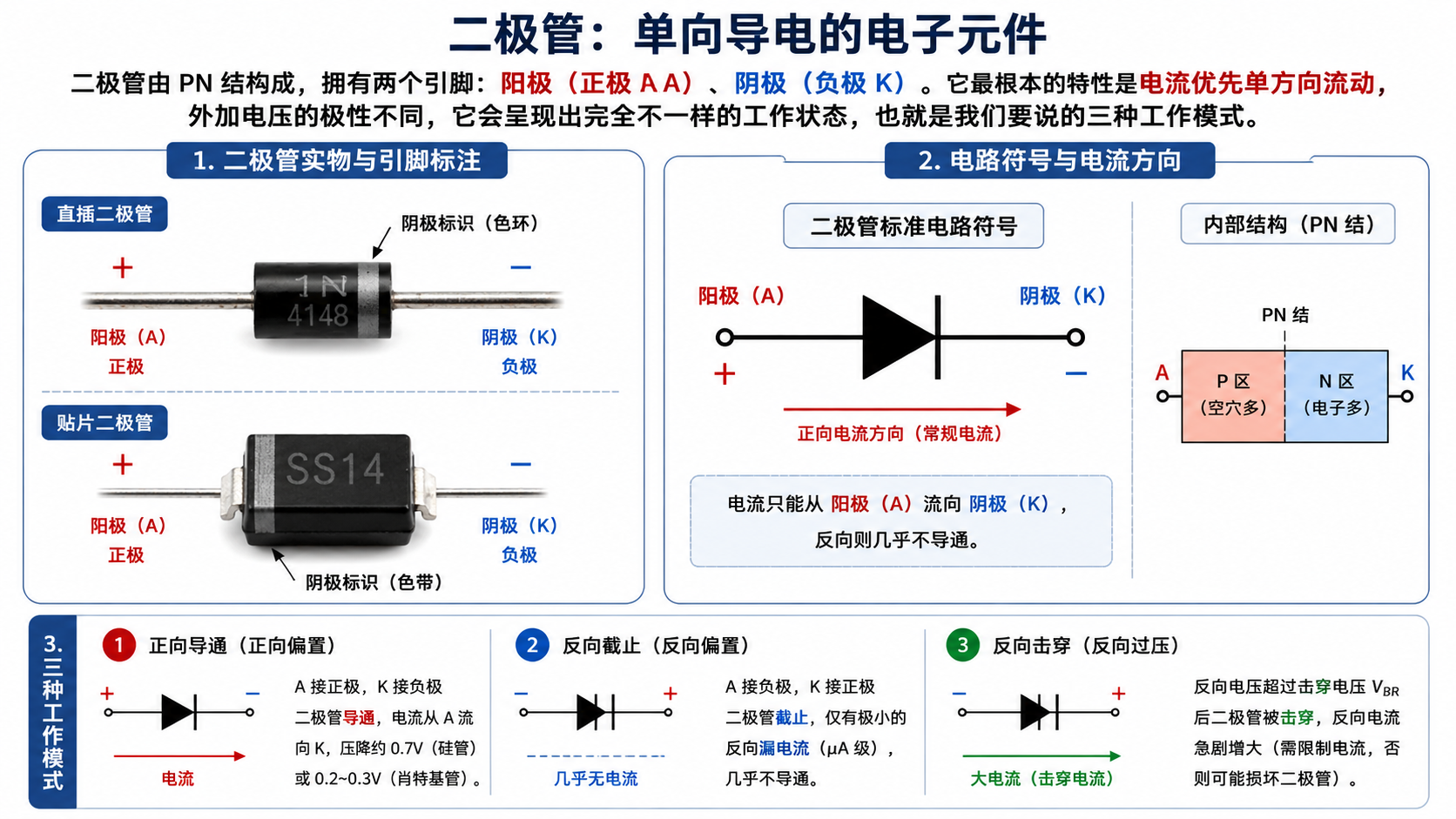

二极管由 PN 结构成，拥有两个引脚：阳极（正极）、阴极（负极）。它最根本的特性是电流优先单方向流动，外加电压的极性不同，它会呈现出完全不一样的工作状态，也就是我们要说的三种工作模式。

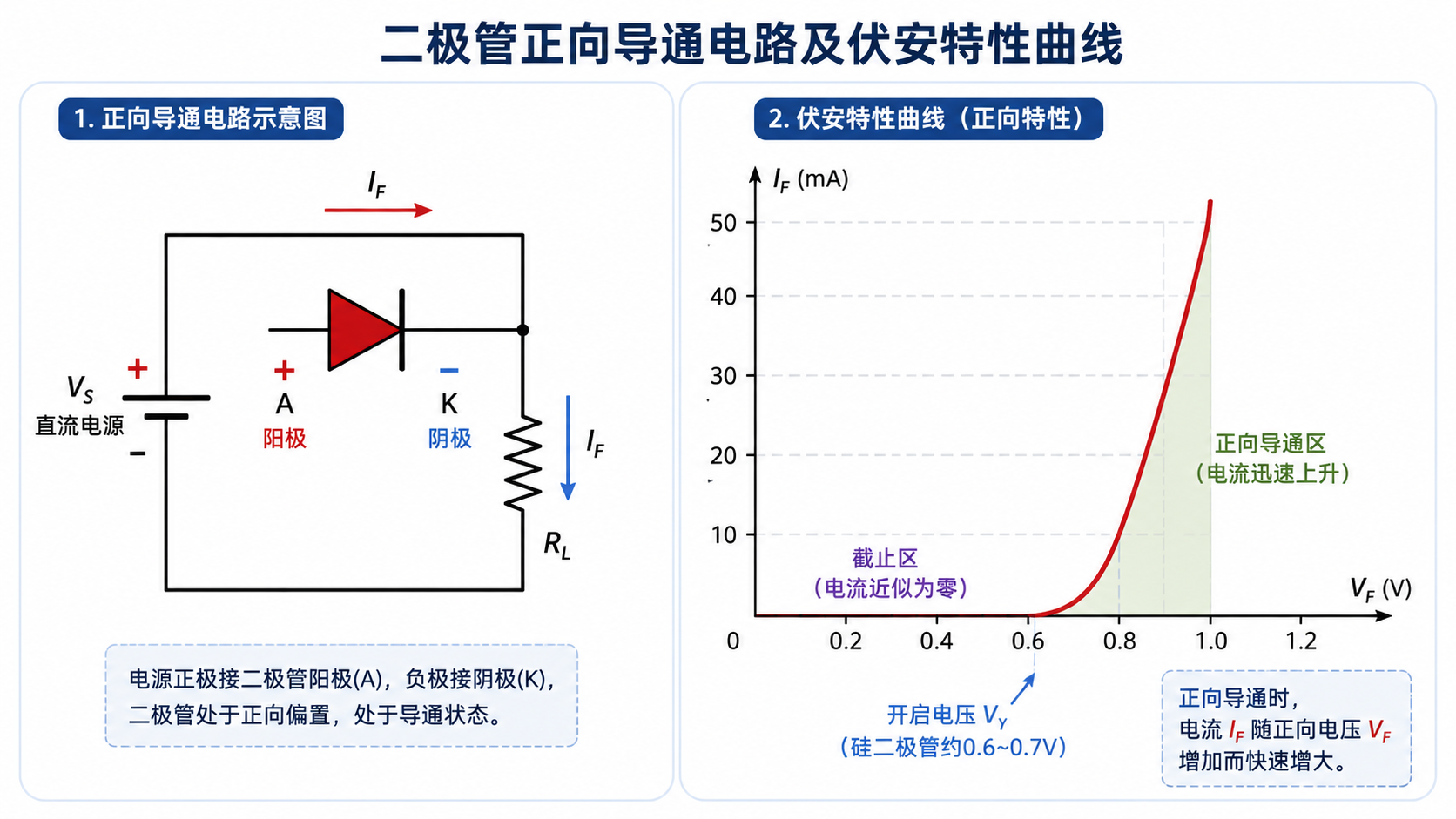

当给二极管阳极接高电位、阴极接低电位，也就是施加正向电压时，二极管内部的 PN 结 barrier 被削弱。当正向电压达到 ** 开启电压（死区电压）** 后，二极管彻底导通。

· 硅管典型开启电压约 0.7V，锗管约 0.2~0.3V；

· 导通后，二极管两端压降基本保持稳定，电流可以顺畅地从阳极流向阴极。

导通状态下二极管内阻极小，相当于闭合的开关。这也是二极管最常用的工作状态，整流电路、指示灯电路、钳位电路、续流电路等，都是利用正向导通特性设计。日常家电、电源适配器里的整流二极管，全程工作在正向导通区间。

补充提醒：正向电流不能超过器件标称最大电流，否则会因过热烧毁二极管。

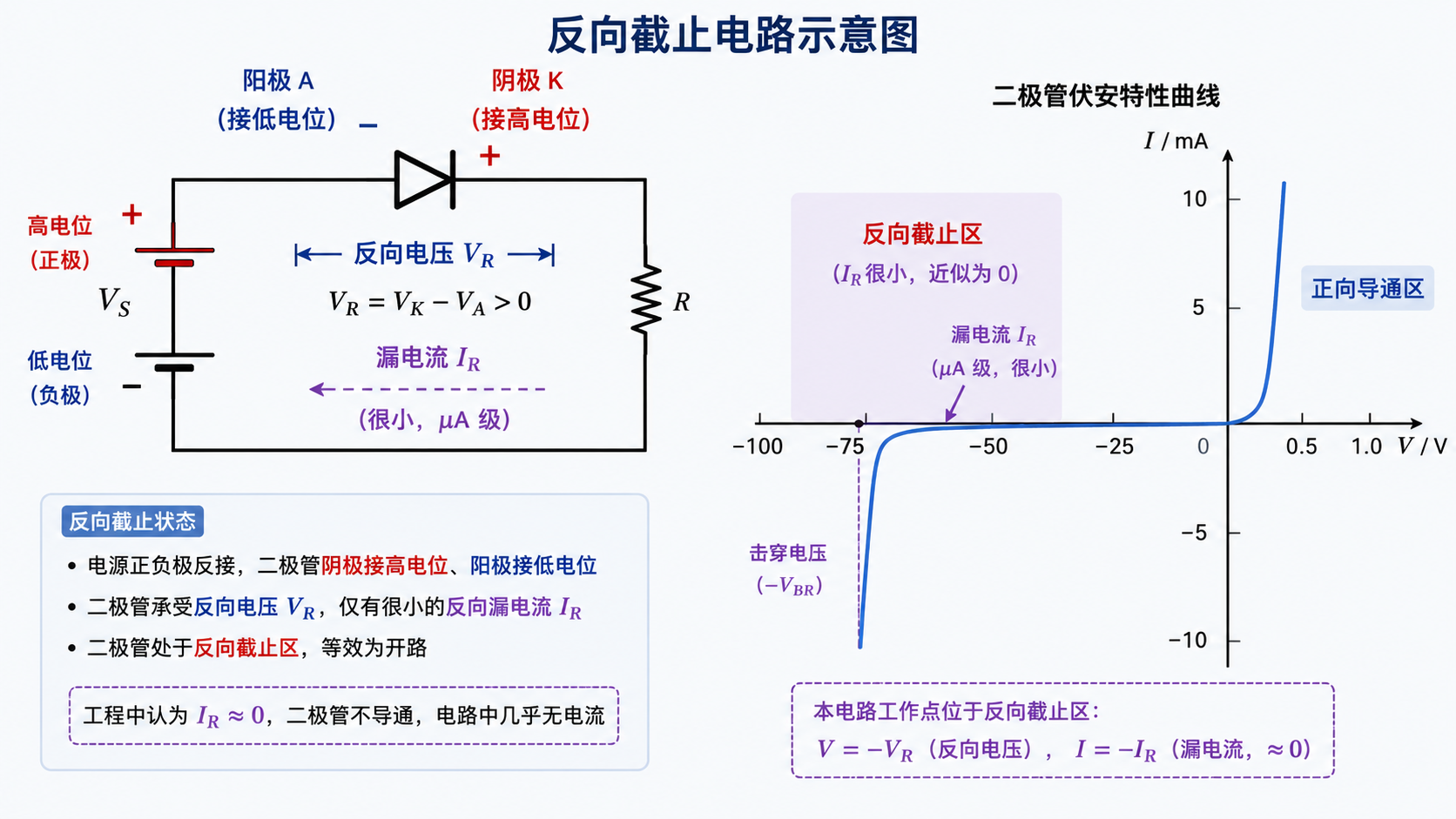

将电源反接，给二极管施加反向电压（阴极电位高于阳极），此时 PN 结会变厚，内部载流子无法移动。在反向电压小于极限耐压值时，电路中几乎没有电流流过，仅有微乎其微的反向漏电流，常规电路中可以忽略不计。

截止状态下二极管内阻极大，等同于断开的开关。利用反向截止特性，二极管可以实现电路隔离、防反接保护。比如在直流供电回路中加装二极管，能防止电源正负极接反损坏后端元器件，是电路基础防护的常用方案。

持续增大二极管两端的反向电压，当电压超过器件额定反向击穿电压时，PN 结会被强行击穿。此时反向电流会急剧增大，二极管不再具备单向导电能力。二极管反向击穿分为两种类型：

1. 雪崩击穿：多出现于高压二极管，高反向电压让载流子高速碰撞，产生大量新载流子，电流瞬间暴涨；

2. 齐纳击穿：常见于低压稳压二极管，内部电场直接破坏 PN 结结构引发击穿。

普通整流 / 开关二极管:普通二极管一旦进入反向击穿，若没有限流措施，巨大的电流会让芯片迅速发热、永久性烧毁，属于故障状态。电路设计中，必须保证反向工作电压低于击穿电压，规避击穿风险。

稳压二极管（齐纳二极管）:稳压管是专门利用反向击穿特性工作的特殊二极管。它会长期稳定在反向击穿区，搭配限流电阻后，两端电压保持恒定，以此实现电压稳压、电压基准功能，广泛用在电源、控制电路中。

1. 做整流、防反接电路时，优先保证二极管反向耐压大于电路最大反向电压，杜绝意外击穿；

2. 区分器件用途：普通二极管严禁工作在反向击穿区，稳压二极管必须工作在反向击穿区才能正常使用；

3. 正向导通回路一定要做好限流，避免过流烧管。

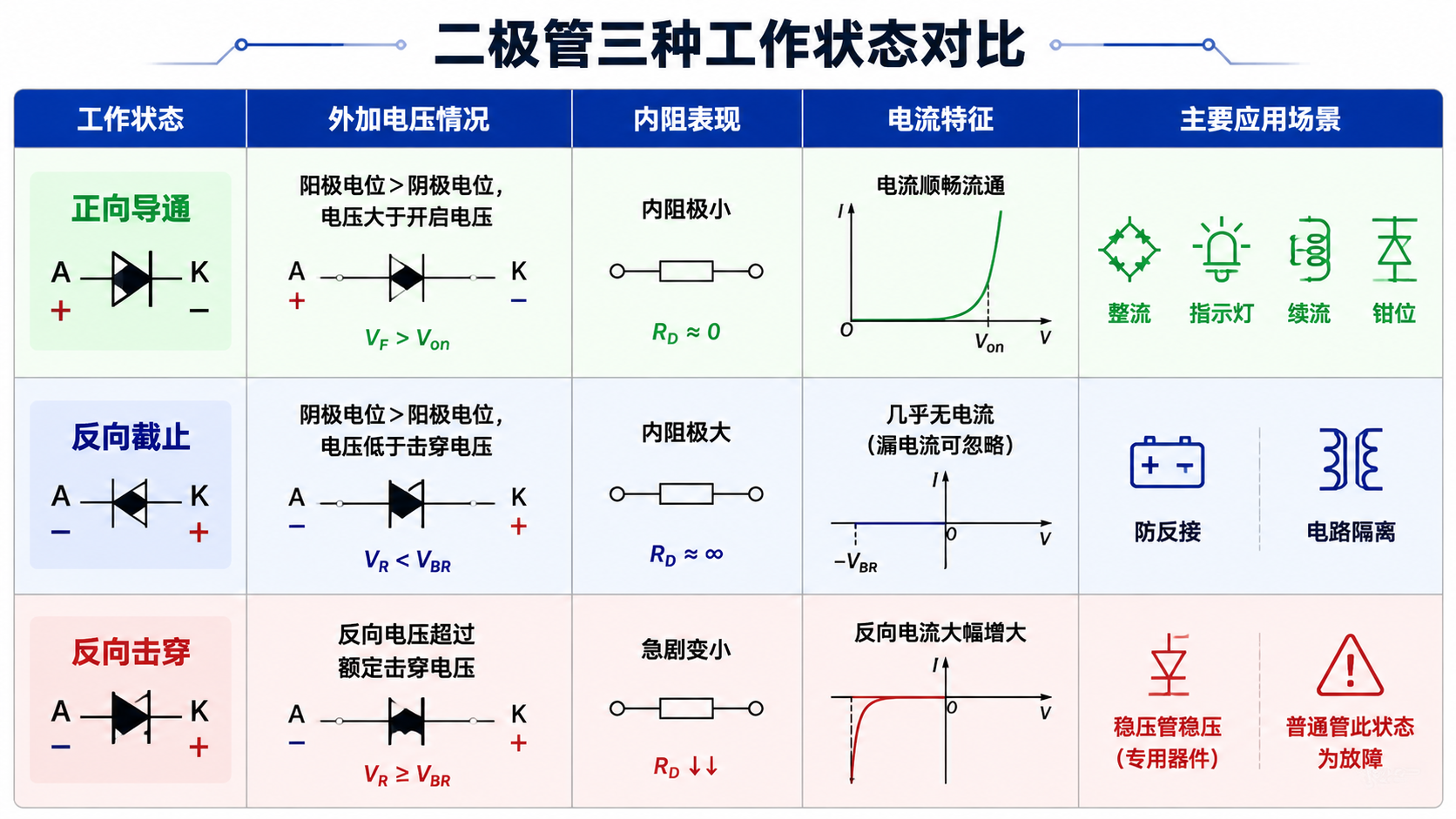

正向导通、反向截止、反向击穿，构成了二极管全部工作形态。看似简单的三种状态，支撑起了整流、稳压、隔离、保护等无数电路功能。分清二极管的这三张 “面孔”，看懂不同状态下的特性，才能在设计、维修中合理运用，避免电路故障。
