电压控制还是电流控制？彻底搞懂可控硅的触发机制

很多电工、电子工程师初学可控硅时都会陷入误区：可控硅到底靠电压触发，还是靠电流触发？答案先说结论：门极需要触发电压建立电位差，本质依靠触发电流才能导通，属于电流型触发器件，不能只看电压。可控硅（SCR单向、TRIAC双向）是半控型功率半导体，广泛用在调压、调速、开关电源、交流调光、温控电路，分清电压和电流在触发里的作用，是避免触发不稳、误触发、烧器件的关键。

一、先看懂可控硅内部结构，理清三个极定义

单向SCR三个引脚：阳极A、阴极K、门极G；双向可控硅TRIAC：T1、T2、门极G。 内部是PNPN四层半导体结构，等效两只三极管互相耦合锁存。 阳极加正向电压时器件本身处于阻断截止状态，即便A-K之间电压几百伏，没有门极信号依旧不导通；门极只是“启动开关”，不具备持续控制通断能力，这是可控硅和MOS管（电压驱动）最大区别。

> MOS管：栅极只要维持电压就能持续导通（电压控制型）

> 可控硅：瞬时电流触发导通，导通后门极失去控制作用（电流触发型）

二、区分：触发电压是条件，触发电流才是导通关键

1. VGT（门极触发电压）：导通需要的最小门极电压，常规小功率可控硅VGT≈1.0V～1.5V，电压是建立电场的前提，但只有电压没有电流，无法导通；

2. IGT（门极触发电流）：真正的导通门槛，小功率BT136/BT139 IGT在5mA～15mA，大功率单向SCR可达几十到上百毫安。 举例：门极只加1.2V空载电压、不带输出电流，可控硅纹丝不动； 只有电源串联限流电阻，输出≥IGT额定电流，G-K形成回路，可控硅瞬间导通。

电压负责搭电位，电流负责打通PN结，可控硅本质电流触发。

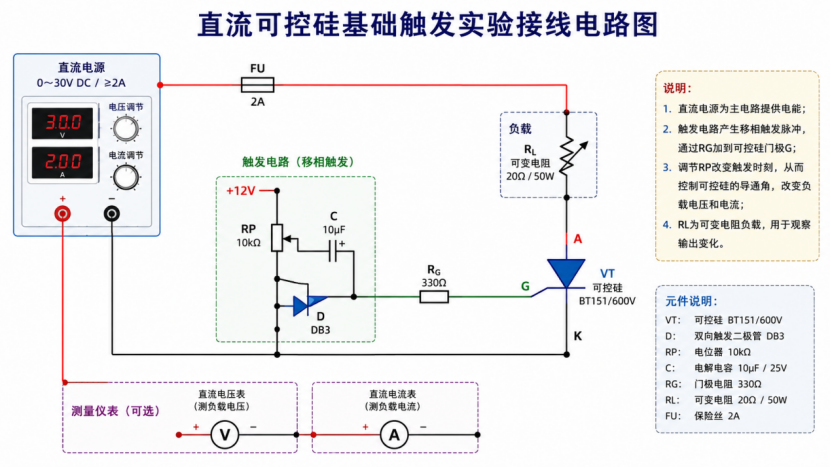

三、单向可控硅SCR触发工作全过程

1. 阳极A接电源正极、阴极K接负载回负极，A-K正向承压，器件截止；

2. 开关按下，电源经限流电阻向G极送入触发电流，G→K流过Igt；

3. 内部复合三极管正反馈迅速饱和，A-K极低阻抗导通，负载得电工作；

4. 导通后拆掉门极接线、撤掉触发电压/电流，可控硅依旧保持导通；

5. 只有把阳极回路电流降到维持电流IH以下，切断主回路电源，可控硅才能关断。

这就是半控特性：门极只管开通，不能关断。

四、双向可控硅TRIAC交流触发逻辑（交流调压常用）

双向可控硅无阴阳极区分，T1/T2交流正反都可导通，门极正、负脉冲电流都能触发。

1. 交流电正负半周交替变化，T1、T2极性不停反转；

2. RC阻容、DIAC双向触发二极管搭配组成常用触发电路，DIAC击穿输出脉冲电压，串联电阻限制峰值电流，给G极提供瞬时触发电流；

3. 缺少限流电阻只给电压，极易出现触发不稳定、冷热机触发差异，甚至门极过流烧毁。

> 现场故障常见：触发电源电压够，但限流电阻取值过大，电流达不到IGT，可控硅时通时断。

五、易错误区：为什么有人误以为是电压控制？

1. 触发源输出电压达标后，才能产生回路电流，直观上“有电就触发”，误以为靠电压；

2. DIAC触发电路依靠击穿电压起跳，表象是电压触发，实则击穿后形成脉冲电流驱动门极；

3. MOS栅极输入阻抗极高，微安级漏电流，纯电压管控；可控硅门极输入阻抗低，必须实实在在的电流，二者驱动原理不能混淆。

六、实用选型&电路设计要点

1. 门极必须串联限流电阻，根据Vgt、Igt核算阻值，防止门极过流损坏；

3. 触发脉冲优先窄脉冲大电流，触发可靠性远优于低压小电流；

4. 高压大功率可控硅，触发电流更大，优先脉冲变压器隔离触发，杜绝干扰误触发；

5. 想要关断：直流电路切断主电源/串接开关，交流可控硅依靠交流电过零点自然关断。

总结

可控硅：需要触发电压作为基础条件，依靠触发电流完成导通，属于电流触发型器件，绝非电压控制元件；MOS、IGBT才是电压驱动。搞懂这个逻辑，就能轻松解决可控硅不触发、误触发、烧门极等90%现场故障。
