新邦微MUR860：工业电源与高频设备的可靠选择

在开关电源、逆变器、焊机等高频功率电路中，二极管的恢复速度、导通效率、耐压与通流能力直接决定整机性能。新邦微MUR860作为一款8A、600V、TO-220AC封装的超快恢复二极管（FRD/FRED），以低损耗、高可靠、适配大功率高频场景的优势，成为工业级与消费级电源设计的主流选型。本文从参数、特性、应用、选型优势全面科普，帮你快速读懂这款核心功率器件。

一、基础定位：什么是新邦微MUR860？

MUR860是新邦微推出的超快恢复整流二极管，属于标准工业通用型号，核心定位是高频大功率整流、续流、箝位，替代普通整流二极管与慢恢复器件，解决高频电路的损耗大、发热高、EMI干扰强等问题。

• 核心规格：8A持续正向电流、600V反向耐压、TO-220AC直插封装

• 类型属性：超快恢复二极管（Ultra-fast Recovery Diode），具备软恢复特性、低正向压降、短反向恢复时间

• 适用场景：高频开关电源、PFC、逆变器、焊机、电机驱动、UPS、充电器等

二、核心参数详解：8A/600V黄金组合，性能一目了然

1. 极限电气参数（25℃标准环境）

• 反向重复峰值电压（VRRM）：600V——满足市电、高压直流、工业母线的耐压需求

• 平均正向整流电流（IO）：8A——持续承载大功率回路电流，适配中功率电源设计

• 非重复浪涌电流（IFSM）：100A——抗瞬间冲击能力强，适配开机、短路、过载场景

• 正向压降（VF）：1.5V@8A——低导通损耗，减少发热、提升整机效率

• 反向恢复时间（trr）：≤50ns——超快开关速度，适配100kHz以上高频电路

• 反向漏电流（IR）：10μA@600V——低漏电，关断状态损耗极小

• 工作结温：-65℃~+175℃——宽温域稳定，适配工业恶劣环境

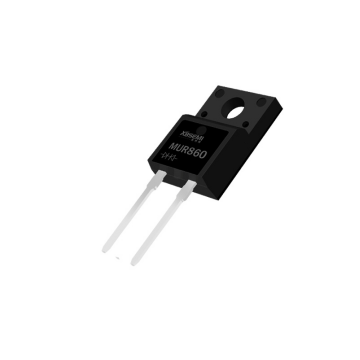

2. 封装与结构：TO-220AC，兼顾散热与安装

• 封装形式：TO-220AC（两脚直插），工业标准封装，通用性强

• 材质特性：高纯度耐高温环氧树脂封装，UL94 V-0阻燃，防潮抗震

• 散热设计：金属基板+散热片安装位，支持大功率工况高效散热

• 引脚特性：镀锡引线，易焊接、耐腐蚀，适配波峰焊与手工焊接

三、三大核心优势：为什么选新邦微MUR860？

1. 高效率：低损耗+快恢复，电源更省电

相比普通整流二极管，MUR860反向恢复时间≤50ns，关断时反向电荷极少，反向恢复损耗降低70%以上；同时正向压降仅1.5V@8A，导通损耗低，整机效率提升5%~10%，发热显著减少。

2. 高可靠：强抗冲击+宽温域，设备更稳定

• 100A浪涌承受能力，抵御开机冲击、负载突变、短路瞬间大电流

• -65℃~+175℃宽温工作，工业现场、户外设备、高温机箱均稳定运行

• 芯片采用玻璃钝化+保护环结构，提升耐压稳定性与长期可靠性，降低失效风险

3. 通用性强：标准型号+适配广，设计更省心

• MUR860为工业通用型号，引脚定义、封装、参数与国际品牌完全兼容，直接Pin-to-Pin替换

• TO-220AC封装适配绝大多数功率电路板，无需改板即可升级，降低研发成本

• 符合RoHS环保标准，满足出口与高端产品合规要求

四、典型应用场景：覆盖高频功率全领域

1. 开关电源与充电器

• AC-DC/DC-DC电源次级高频整流、PFC电路整流/续流

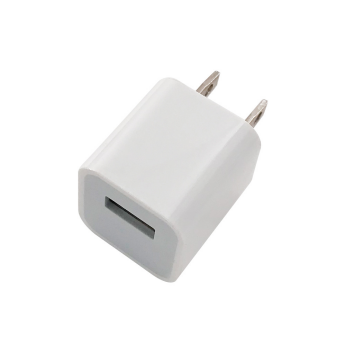

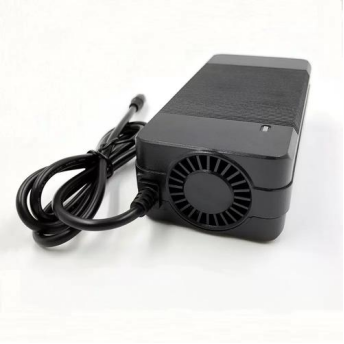

• 适配笔记本适配器、服务器电源、工业开关电源、电动车充电器

• 优势：高频下低损耗、小体积、低EMI，提升功率密度

2. 工业逆变与焊接设备

• 高频逆变焊机、超声波清洗机、高频加热设备主回路整流/续流

• 支持20kHz~100kHz高频逆变，减小变压器体积50%以上

• 软恢复特性降低EMI干扰，改善电磁兼容

3. 新能源与电机控制

• 光伏逆变器、UPS不间断电源续流与整流

• 变频器、伺服电机驱动作为IGBT/MOSFET并联续流二极管

• 适配新能源汽车充电、储能变流器等高压场景

4. 其他功率场景

• 工业控制电源、LED驱动电源、通讯电源

• 高频转换器、反激/正激电路、箝位保护电路

五、选型与使用小贴士

1. 匹配场景：电流≤8A、电压≤600V、频率≥50kHz的功率回路优先选MUR860

2. 散热要求：8A持续工作时建议搭配10×10mm以上散热片，避免结温超标

3. 正负极识别：管体印有白色横线/标记端为阴极（负极），另一端为阳极（正极）

六、总结

新邦微MUR860以8A/600V标准规格、≤50ns超快恢复、1.5V低正向压降、TO-220AC高可靠封装，成为中功率高频电路的“黄金选型”。它兼顾高效率、高可靠、高通用性，既能提升电源能效、降低发热，又能简化设计、降低成本，广泛适配开关电源、工业逆变、新能源、电机驱动等领域，是电子工程师高频功率设计的优选器件。
