小体积设备选贴片，大功率设备选插件？整流桥应用指南

在电子电路的整流模块中，整流桥是将交流电转为直流电的核心元件，而插件整流桥与贴片整流桥是市面上最主流的两种封装形式。很多人默认“小体积选贴片、大功率选插件”，但这个结论并非绝对，盲目选型容易导致设备散热不良、体积超标甚至元件损坏。本篇就从核心差异、场景适配、选型误区出发，带来一份超全的整流桥应用指南，帮你精准选对封装。

一、先理清：插件与贴片整流桥的核心差异

想要选对整流桥，首先要明确两种封装的本质区别，这是适配场景的关键依据：

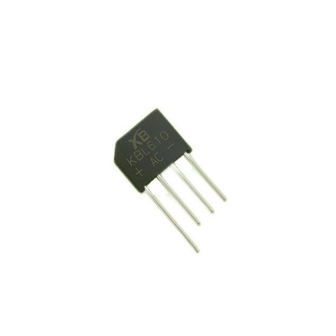

插件整流桥

采用引脚插装式设计，体积偏大，引脚较长，需要通过PCB板穿孔焊接。内部芯片空间充足，散热结构更优，能承载更大电流、更高功率，耐受高温和电流冲击的能力更强，是传统大功率电路的经典选择。

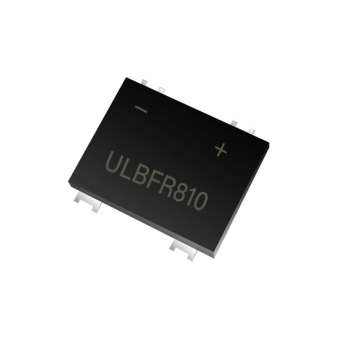

贴片整流桥

属于表贴式封装，无长引脚，直接贴附在PCB板表面焊接，体积小巧轻薄，能大幅节省电路板空间，适配高密度集成电路。整体尺寸仅为插件款的1/3甚至更小，适合小型化、轻量化设备，但受体积限制，散热性能和功率承载能力略逊于插件款。

二、场景精准适配：不是绝对，而是按需选择

（一）必选贴片整流桥的设备：小体积+轻量化优先

这类设备追求极致小巧，功率适中，对电路板空间要求严苛，贴片整流桥是最优解：

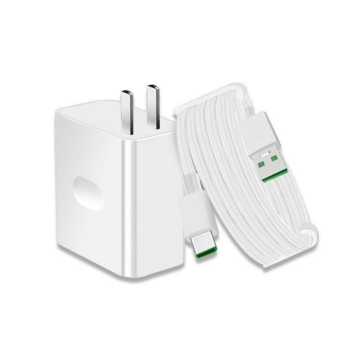

1. 便携消费电子：手机充电器、充电宝、蓝牙耳机充电仓、智能手表充电器、迷你快充头，这类产品机身小巧，插件整流桥无法容纳，贴片款刚好适配，不占空间还能保证电路正常整流。

2. 小型智能家居设备：迷你LED驱动电源、智能传感器、小型加湿器、香薰机，内部集成度高，电路板空间有限，贴片整流桥能满足低功率整流需求，同时不影响设备轻薄设计。

3. 精密小型工控模块：迷你控制板、小型传感器模块、便携式检测仪器，追求集成化与便携性，贴片封装更易实现高密度布线，满足小型化工控场景的使用需求。

（二）优先选插件整流桥的设备：大功率+高散热优先

这类设备功率大、工作电流高，运行时发热明显，需要优秀的散热能力，插件整流桥更适配：

1. 大家电与大功率小家电：空调、冰箱、洗衣机、电磁炉、电热水器，这类设备工作电流大，长时间满载运行发热严重，插件整流桥散热快、耐流强，能稳定承载大功率工况，避免过热损坏。

2. 工业电源与大功率设备：工业开关电源、电机驱动设备、大功率变压器、充电桩模块，对电流承载能力和稳定性要求极高，插件款的大芯片、优散热特性，可应对工业场景的长时间高负荷工作。

3. 传统DIY维修与大功率改装：家电维修、大功率电源改装、音响设备，插件整流桥焊接方便、更换简单，散热性能能满足大功率电路的安全需求，降低故障风险。

（三）特殊场景：灵活搭配，打破固定认知

1. 中功率小型设备：部分中等功率的便携电源、车载充电器，如今高规格贴片整流桥（如大尺寸贴片封装）已能满足其功率需求，兼顾体积与性能，无需强行选用插件款。

2. 空间充足的小功率设备：部分台式小电器、普通LED灯具，电路板空间充裕，也可选用插件整流桥，散热更好、使用寿命更长，成本也更亲民。

三、常见选型误区：千万别踩坑

误区1：小体积设备只能用贴片，绝对不能用插件

小体积设备并非完全不能用插件，只是多数迷你设备空间不足无法安装。若设备内部空间允许，小功率插件整流桥也可使用，只是会牺牲轻薄性，因此小体积优先选贴片，而非只能选贴片。

误区2：大功率设备用贴片也可以，省空间更方便

大功率设备盲目用贴片，是最危险的误区！贴片整流桥体积小、散热差，大功率运行时会快速升温，轻则导致电路故障、设备宕机，重则引发元件烧毁、短路起火，大功率场景必须优先插件，切勿为了省空间冒险。

误区3：贴片与插件可随意互换代用

两种封装的焊接方式、散热性能、功率承载完全不同，不能随意代用。小功率电路换插件会占用空间，大功率电路换贴片会散热不良，代用时需严格匹配功率、电压和安装空间。

四、选型核心口诀：记住这几句，选款不纠结

1. 迷你便携、空间有限→选贴片整流桥，兼顾体积与便携性；

2. 大功率、高电流、长时满载→选插件整流桥，散热强、更稳定；

3. 中功率、空间充足→按需选择，追求小巧用贴片，追求耐用用插件；

4. 安全第一，不盲目代用，功率、电压、散热三者必须匹配。

结语

“小体积选贴片，大功率选插件”是基础选型逻辑，但并非绝对准则，最终还是要结合设备体积要求、功率大小、散热条件综合判断。贴片整流桥主打小型化、轻量化，适配便携小功率设备；插件整流桥主打高功率、强散热，适配大功率重载场景。选对整流桥封装，既能保证电路稳定运行，又能延长设备使用寿命，避开选型坑，让整流元件真正发挥核心作用。
