新邦微ABS210,小功率高压整流的“性价比之王”!

2026-03-30 13:54:39

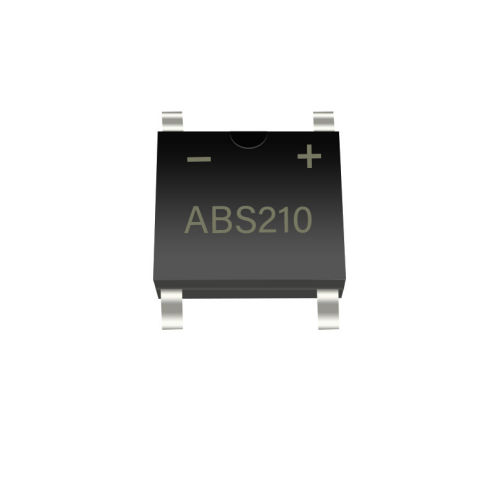

新邦微ABS210是一款2A、1000V、ABS贴片封装的桥式整流器,集成4颗GPP玻璃钝化二极管芯片,专为小功率、高压、高密度电源场景设计,在消费电子、工业控制、照明等领域广泛应用。


一、核心参数速览

• 型号:ABS210

• 封装:ABS-4(SOP-4,贴片小方桥)

• 正向平均电流:2A(Io)

• 反向峰值电压:1000V(VRRM)

• 正向压降:1.1V@2A(VF)

• 浪涌电流:60A(IFSM,8.3ms单半波)

• 反向漏电流:≤5μA@1000V

• 工作温度:-55℃~+150℃

• 封装特性:无铅、RoHS、UL 94 V-0阻燃


二、五大核心技术优势

1. 高压高可靠:1000V反向耐压+GPP玻璃钝化

• 1000V反向峰值电压,适配宽电压输入(如220V市电),抗电网波动与浪涌。

• 采用GPP玻璃钝化芯片,PN结被玻璃层完整保护,隔绝湿气、粉尘,大幅提升长期可靠性与抗老化能力,漏电流低至5μA。

2. 高效低损耗:低VF+高浪涌能力

• 正向压降仅1.1V@2A,整流损耗小、发热低,提升电源转换效率。

• 峰值浪涌电流达60A,可抵御开机/短路瞬间的强电流冲击,保护后级电路。

3. 极致小型化:ABS贴片封装,节省PCB空间

• ABS-4为超薄贴片封装,体积远小于传统插件桥堆,适配高密度、小型化PCB设计。

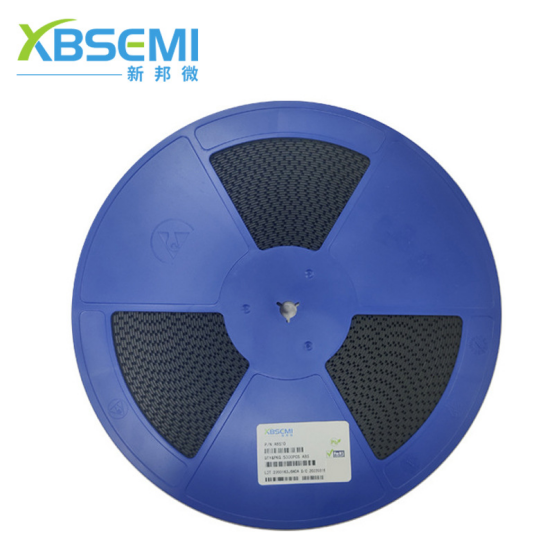

• 支持SMT自动化贴装,兼容260℃/10s回流焊,生产效率高、成本低。

4. 宽温稳定:-55℃~+150℃,适应严苛环境

• 工作温度覆盖极寒到高温,可在工业、户外、车载等恶劣环境稳定运行。

• 热阻低、散热设计合理,2A满载下温升可控,适合长时间连续工作。

5. 高性价比:通用型设计,兼顾性能与成本

• 模压塑料封装+标准化工艺,成本可控,适合大批量消费电子应用。

• 无铅、环保,符合全球电子合规要求。

三、典型应用场景

1. 消费电子电源(最主流)

• 手机/平板充电器、电源适配器(5W~24W):将220V交流转为直流,体积小、效率高。

• 机顶盒、路由器、光猫:小功率开关电源的核心整流器件。

• 小家电:电饭煲、加湿器、台灯、风扇等内置电源。


2. LED照明驱动

• LED球泡灯、面板灯、灯带驱动电源:适配高压输入,整流稳定、发热低,提升灯具寿命。

3. 工业与控制领域

• 小型PLC、传感器电源、工业继电器:提供稳定直流,适应工业宽温与电磁环境。

• 安防监控、门禁系统:小体积、高可靠,满足24小时不间断运行。




4. 其他场景

• 通信设备、医疗小功率仪器、车载电子辅助模块:高压、小电流、高可靠需求场景。

四、选型与设计要点

• 适合2A及以下、1000V及以下的全波整流场景,优先用于小功率、高压、空间受限的PCB设计。

• 设计时需预留散热空间,避免与高温元件紧邻;大电流/高温场景建议增加覆铜面积辅助散热。

• 对比同规格插件桥堆,ABS210在体积、贴装效率、成本上优势显著,是消费电子与工业小电源的优选方案。

总结

新邦微ABS210以2A/1000V高压规格、GPP高可靠芯片、ABS超薄贴片封装、低损耗高浪涌、宽温稳定五大优势,成为小功率高压整流的标杆器件。它完美平衡性能、体积与成本,广泛赋能消费电子、LED照明、工业控制等领域,是电源工程师实现高效、紧凑、可靠设计的核心选择。
