场效应管常见故障、检测方法与电路失效分析

2026-03-26 11:05:49

场效应管(FET)作为电子电路的“核心开关”与“放大元件”,一旦故障,常导致电路瘫痪、设备损坏。从日常家电到工业电源,精准排查FET故障、掌握检测方法是保障电路稳定的关键。本文将系统拆解场效应管的常见故障、检测步骤及失效背后的电路逻辑,助力快速定位问题。


一、场效应管的三大核心故障类型

场效应管的故障多源于器件本身损坏或外部环境胁迫,主要可分为以下三类,覆盖90%以上的应用场景:

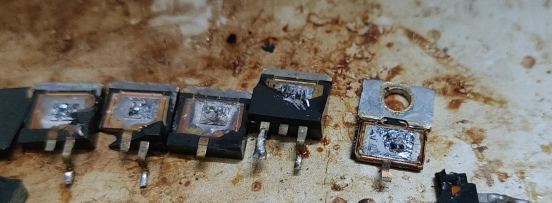

1. 击穿类故障(最常见,致命性损坏)

击穿是场效应管最严重的故障,指内部结构因过压、过流或静电导致永久性导通/截止。

• 栅极击穿:MOS管栅极绝缘层极薄(仅几十纳米),易被静电(人体/设备静电可达数千伏)击穿,表现为栅极与源极/漏极短路。故障后器件失去控制能力,通电即短路或完全截止。

• 漏源击穿:当施加在漏源两端的电压超过器件额定耐压(如V_(DSS)),沟道被高压击穿,引发漏源极短路,伴随电流激增,可能烧毁封装。

• 诱因:静电放电(ESD)、电源浪涌、选型时耐压留量不足、电路反向电压未防护。


2. 导通不良故障(功能性异常,易误判)

此类故障非永久性损坏,但会导致电路性能骤降,是现场维修中最易忽略的类型。

• 导通电阻异常增大:FET长期工作在大电流场景,结温过高导致沟道氧化层迁移,或封装焊点老化,引发导通电阻R_(on)飙升。表现为电路发热严重、输出功率不足,严重时出现“虚接”。

• 夹断电压漂移:JFET或耗尽型MOS管的阈值电压(V_(th))因温度老化、杂质迁移发生偏移,导致无法正常导通或截止,比如开关管始终处于半导通状态,设备无法关机。

• 诱因:长期过载运行、散热不良、焊点虚焊、器件老化。

3. 参数退化故障(慢性失效,隐蔽性强)

这类故障无明显外观异常,但核心参数(如跨导、输入阻抗)大幅衰减,导致电路功能失常。

• 跨导退化:放大电路中,FET跨导(g_m)下降会导致放大倍数骤降,信号失真、微弱信号无法被放大。

• 输入漏电:MOS管栅极漏电流增大,导致输入信号被泄漏,电路出现“无响应”“信号卡顿”。

• 诱因:高温工作环境、潮湿腐蚀、长期处于饱和/截止极限状态。



二、场效应管检测全流程(从简到难,适配不同场景)

检测场效应管需结合外观排查、万用表检测、专业仪器测试三步,从简单到复杂逐步验证,避免误判。

1. 外观初检(快速筛选,1分钟出结果)

先观察器件封装状态,快速排除明显故障:

• 查看封装是否有烧焦、发黑、鼓包、裂纹,引脚是否氧化、虚焊、脱焊;

• 大功率FET检查散热片与引脚是否接触良好,导热硅脂是否干涸、碳化;

• 排除外观异常后,再进行电气检测,避免损坏完好器件。

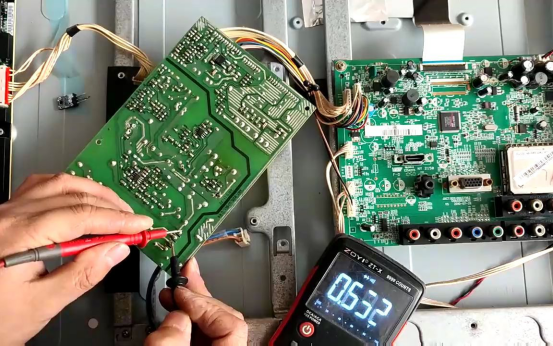

2. 万用表快速检测(最实用,适配现场/维修场景)

用数字万用表的二极管档或电阻档,针对不同类型FET(JFET、MOS管)分步检测,核心是判断“是否短路/开路”。

(1)N沟道MOS管(最常用,如IRF3205)

• 栅-源/栅-漏检测:万用表红笔接栅极(G),黑笔接源极(S)/漏极(D),读数应为无穷大(绝缘层隔离,无导通);反之红笔接S/D,黑笔接G,仍为无穷大(栅极无漏电)。若读数接近0或几百欧,说明栅极击穿。

• 漏-源检测:红笔接漏极(D),黑笔接源极(S),读数为无穷大(反向无导通);黑笔接D,红笔接S,读数接近0.5V~0.8V(二极管导通压降,正常)。若正反向均为0,说明漏源击穿;均为无穷大,说明开路。

(2)JFET检测

• 栅-沟道检测:栅极(G)与源极(S)/漏极(D)为PN结,红笔接G,黑笔接S/D,读数为0.5V~0.7V(正常);反向接为无穷大。若正反向均导通或均截止,说明栅极损坏。

• 源-漏检测:S与D之间无固定极性,正反向读数均应接近无穷大(未加控制电压时不导通),若导通则说明沟道击穿。


3. 专业仪器精准测试(精准定位,适配研发/批量检测)

若万用表检测无异常,但电路仍故障,需用晶体管特性图示仪或LCR数字电桥测试核心参数,精准判断退化故障:

• 测试阈值电压(V_(th)):MOS管增强型需确认V_(th)是否在额定范围(如2V~4V),偏移过大则判定退化;

• 测试导通电阻(R_(on)):对比额定值,若R_(on)增大30%以上,说明器件老化;

• 测试跨导(g_m):放大电路中,g_m低于额定值80%,需更换器件;

• 测试漏电流(I_(DSS)):JFET耗尽型管,漏电流若远超额定值,说明栅极漏电。

三、典型电路失效分析(场景化案例,直击痛点)

结合不同应用场景,拆解场效应管故障如何引发电路整体失效,附排查思路与解决方案。

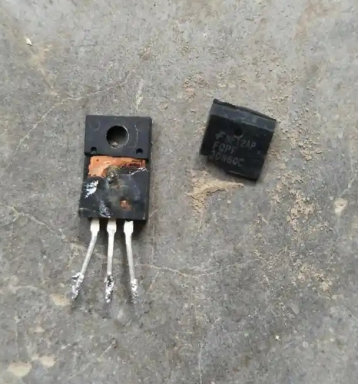

1. 开关电源电路:FET击穿导致电源炸机

• 故障现象:通电后电源模块瞬间烧毁,保险丝熔断,输出端无电压。

• 失效分析:多为漏源击穿或栅极驱动异常。

○ 原因1:输入电压浪涌(如市电波动)超过FET耐压,击穿漏源极;

○ 原因2:栅极驱动电路干扰(如驱动芯片损坏、布线过长引入噪声),导致FET误导通,瞬间过载击穿;

○ 原因3:散热片未安装,结温超过150℃,热击穿。

• 排查与解决:

a. 更换同型号FET,先测试输入电压稳定性,加装浪涌抑制电路(如压敏电阻);

b. 优化栅极驱动电路,增加滤波电容(100nF)与串联电阻(10Ω~100Ω),抑制干扰;

c. 更换大功率FET,加装足够面积的散热片,涂抹优质导热硅脂。

2. 音频放大电路:FET参数退化导致声音失真

• 故障现象:扬声器出现杂音、声音微弱,调节音量旋钮无改善。

• 失效分析:多为跨导退化或栅极漏电。

○ 原因:FET长期工作在高温环境,沟道氧化层老化,跨导下降;或栅极受潮导致漏电,信号被泄漏。

• 排查与解决:

a. 用万用表测试FET栅-源绝缘性,若漏电则直接更换;

b. 若参数退化,更换同型号低噪声FET(如2SK301);

c. 改善电路散热,避免靠近发热元件(如功放芯片),检查焊点是否虚焊。

3. 电机驱动电路:FET导通不良导致电机无力

• 故障现象:电机启动缓慢、转速不稳,负载大时停转,触摸FET外壳发烫严重。

• 失效分析:核心是导通电阻增大。

○ 原因:电机驱动中FET长期通过大电流(如启动电流),焊点老化导致接触电阻增大,或FET沟道热退化,R_(on)飙升,发热严重。

• 排查与解决:

a. 万用表测试FET导通电阻,若远超额定值,更换低内阻大功率FET(如IRF540);

b. 加固焊点,避免虚焊;

c. 优化电机驱动电路,增加续流二极管(如1N4007),抑制反向电动势。

四、失效预防与防护策略(从源头降低故障风险)

场效应管的失效多可通过前期设计与使用防护避免,以下是关键要点:

1. 选型防护:耐压、耐流留足余量(建议≥1.5倍额定值),根据场景选择合适类型(如低压选MOS管,高频选JFET);


2. 静电防护:焊接时使用防静电手环、烙铁接地,避免人体静电击穿栅极;存储运输采用防静电包装;

3. 电路防护:

○ 栅极串联电阻(10Ω~1kΩ)+ 并联电容(100pF~1nF),抑制干扰与浪涌;

○ 漏源极并联续流二极管(如TVS管),吸收反向电压;

4. 使用防护:避免长期过载运行,保证散热良好,定期检查焊点与引脚状态。

结语

场效应管的故障排查,核心是“先判类型、再选方法、最后找诱因”。从外观初检到专业仪器测试,从常见故障到场景化失效分析,掌握这套体系,可快速解决绝大多数FET相关问题。未来,随着宽禁带FET(GaN/SiC)的普及,其故障类型可能新增(如热应力导致的封装开裂),但“精准检测、根源分析”的逻辑始终适用。做好防护与规范使用,才能让场效应管稳定发挥作用,支撑电路高效运行。
