二极管封装怎么认？SMA/SMB/SMC封装一张图搞定

在电源、工控、安防、新能源等电路方案里，贴片整流、肖特基、TVS 二极管的封装选择，直接影响 PCB 布局、散热能力、载流上限与 BOM 成本。DO-214 系列是目前行业应用最广的贴片二极管封装家族，包含 SMA (DO-214AC)、SMB (DO-214AA)、SMC (DO-214AB) 三款主流规格，三者引脚结构一致，但本体尺寸、散热面积、功率,承载逐级提升，是硬件工程师高频对比选型的封装组合。新邦微半导体依托自有封装产线，梳理三款封装实测尺寸差异、适用场景，方便研发快速选型。

一、DO-214 系列尺寸递进概览

从封装基础尺寸来看，三款封装遵循从小到大的递进关系，英寸与毫米双规格参数是 PCB 库绘制、钢网开模、贴片工艺的核心依据。

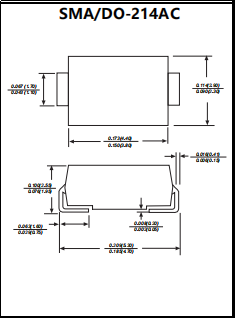

二、SMA（DO-214AC）——紧凑之选

SMA（DO-214AC）是该系列最小款，本体长度范围 3.80~4.40mm，本体高度2.30~2.90mm，总长度（含引脚）4.70~5.30mm；焊盘侧引脚高度 1.10~1.70mm，引脚厚度 0.15~0.41mm。紧凑的体积让 SMA 在空间受限方案里优势突出，常规多用于1A~2A 等级肖特基、普通整流二极管、小功率 TVS 管，是消费类电源、适配器、小家电、小型安防板卡的主力封装。它占用 PCB 面积最小，适合高密度布板，但是受限于本体散热面积，持续电流、峰值脉冲功率上限最低，不适合大电流、高冲击的工况。

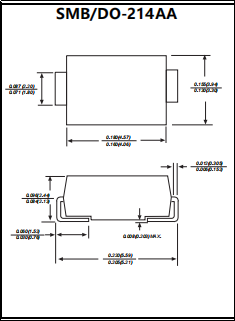

三、SMB（DO-214AA）——均衡之选

SMB（DO-214AA）属于中间规格，相比 SMA 做了本体加宽加长的优化。本体长度 4.06~4.57mm，本体高度 3.30~3.94mm，总长度（含引脚）5.21~5.59mm；引脚高度1.80~2.20mm，引脚厚度 0.152~0.305mm。整体体积大于 SMA，散热基板面积同步增加，功率承载能力明显上一个台阶。SMB 主打 2A~4A 电流区间，广泛用于快充电源、BMS 保护板、工业控制小板、车载副回路防护器件。很多工程师会在 SMA 余量不足、SMC 空间过剩的场景下优先选用 SMB，平衡板子空间、散热和物料成本，也是现在跨境电源、AI 小型外设方案里用量增长很快的封装。

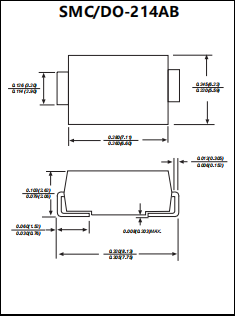

四、SMC（DO-214AB）——大功率之选

SMC（DO-214AB）是 DO-214 系列里面尺寸最大、功率最高的版本。本体长度6.60~7.11mm，本体高度 5.59~6.22mm，总长度（含引脚）7.75~8.13mm；引脚高度2.90~3.20mm，引脚厚度 0.152~0.305mm。宽大的塑封本体搭配更大的内部芯片承载基板，可搭载更大面积晶圆，支持 4A 及以上肖特基、大功率整流管、高功率 TVS 瞬态抑制二极管。SMC 适合大功率开关电源、储能 BMS、车载主回路、工业防雷设备，能够承受更大持续电流和脉冲冲击。代价就是占用更多 PCB 空间，对布局面积、板层散热设计要求更高，物料单价也高于 SMA、SMB。

五、工艺兼容性

除了尺寸，三款封装在工艺兼容性上保持高度统一，全部为同向双引脚贴片结构，引脚成型样式一致，SMT 贴片机通用吸嘴可兼容，钢网、回流焊工艺参数接近，工厂端换型门槛低，这也是 DO-214 系列能够长期普及的关键原因。很多客户会在同一个产品平台，根据功率档位切换 SMA/SMB/SMC，不用重新调整器件焊盘结构，减少PCB 改版工作量。但要注意，三者焊盘推荐尺寸不一样，直接混用焊盘会引发虚焊、立碑、散热不良问题。

六、选型判断逻辑

选型上有几个清晰的判断逻辑：优先看电流、脉冲功率、PCB 面积三个指标。如果是小电流、空间优先，例如小型适配器、模组供电回路，优先 SMA；电流中等、想要兼顾散热与板面积，快充、中小型工控板选 SMB；大持续电流、高雷击 / 浪涌冲击，储能、车载、工业防雷场景，直接选用 SMC。

七、选型误区与正确做法

很多研发容易陷入误区，一味选用大封装留余量，造成 PCB 空间浪费、成本上升；或者为了省空间选偏小封装，长期工作过热，出现衰减、失效。合理的做法是，先核算器件工作结温、功耗，对照封装热阻参数，再匹配 SMA/SMB/SMC。

八、新邦微半导体的全封装布局

新邦微半导体持续深耕 DO-214 系列贴片二极管，SMA、SMB、SMC 全封装覆盖肖特基、整流、超快恢复、TVS 全品类，从晶圆制造到封装测试一体化管控，尺寸公差稳定，适配自动化贴片，满足电源、工控、新能源、安防、跨境电子客户的批量交付需求。工程师在项目前期，可以直接对比三款封装尺寸与功率边界，提前锁定封装。
