CooLMos 65R150F｜高压MOS的结构小秘密

电源工程师都知道一个经典矛盾：高压MOS，耐压越高，导通内阻就越大，损耗和温升随之飙升。传统VDMOS长期困在这个硅材料极限里，直到超结CoolMOS技术出现，打破了这一束缚。今天我们以65R150F这款650V、20A超结CoolMOS为例，剥开芯片表层，聊聊藏在高压MOS内部的结构秘密，看懂它为什么能兼顾高耐压、低导通电阻、低开关损耗，成为PFC、LLC、工业电源、储能逆变器里的主力器件。

很多新手拿到65R150F，第一眼只会看数据表：VDS=650V，ID=20A，Rds(on)最大150mΩ，TO220F封装。但只看参数永远无法理解CoolMOS的核心优势。普通传统垂直VDMOS，为了承受650V高压，漂移区必须采用低掺杂N型层，而且厚度要做的很厚。低掺杂、厚漂移区，带来的直接后果就是导通电阻居高不下，导通损耗大，满载发热严重。想要耐压，就要牺牲导通性能，这就是传统功率MOS的“硅极限”困境。

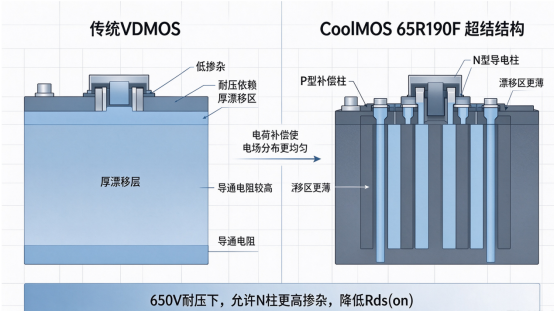

CoolMOS，也就是超结SJ MOS，最核心的创新就是重构了漂移区结构，65R150F正是这套电荷平衡技术的落地产品。传统VDMOS漂移区是单一N型半导体；而CoolMOS芯片内部，漂移区是N型导电柱与P型补偿柱交替纵向排列的立体结构，从芯片表面一直延伸到靠近漏极底层，这也是它和普通MOS最本质的结构差异。

器件关断承受高压时，N柱与P柱发生相互耗尽，正负电荷互相补偿，电场不再只沿着垂直方向分布，电场在横向与纵向均匀铺开。电场被摊平之后，不需要很厚、低掺杂的漂移区就能实现650V耐压。这就是CoolMOS的秘密：依靠P/N柱电荷补偿，不再单纯依靠厚漂移区扛电压。

这带来连锁利好。既然漂移区不用低掺杂，N导电柱就可以大幅提高掺杂浓度。掺杂越高，导电能力越强，导通电阻自然显著下降。65R150F在650V耐压等级下，最大Rds(on)仅150mΩ，同规格传统VDMOS要做到同等耐压，导通内阻往往高出一大截。低Rds(on)直接降低导通损耗，电源满载温升更低，电源可以做更高功率密度，散热器尺寸也能缩小，对适配器、服务器电源、光伏逆变都是实打实的成本优化。

但结构优势不止导通电阻，我们继续深挖65R150F的内部细节。 第一，管芯变薄，热阻优化。因为漂移区厚度大幅缩减，CoolMOS芯片厚度只有传统VDMOS的1/3左右。更薄的芯片意味着热量从沟道传导到封装散热片的路径更短，TO220F封装下的结壳热阻明显改善，瞬时功率承载能力更强，长时间满载工作时，结温更容易控制，器件可靠性更高。很多工程师实测，同功率电源，替换成65R150F这类CoolMOS，壳温可以下降数摄氏度，长期老化风险显著降低。

第二，栅极结构优化，栅电荷Qg更低。65R150F的超结单元经过迭代优化，栅极电容、密勒电容Qgd得到控制，整体栅电荷更小。栅电荷代表驱动MOS需要的电荷量，Qg越小，驱动损耗越小，开关速度更快。在高频开关电源里，开关损耗往往是总损耗大头，尤其PFC硬开关、LLC谐振拓扑。传统MOS开关频率拉高之后，开关损耗急剧上升，而65R150F凭借低Qg特性，支持更高工作频率，让电源可以选用更小体积的变压器、电感，实现小型化设计。

这里要划一个重点：超结CoolMOS的核心评价指标不是单独看Rds(on)，而是FOM优值，Rds(on) × Qg。这个乘积越小，器件综合性能越强。65R150F的FOM表现优秀，导通损耗和开关损耗做到均衡，硬开关与软开关拓扑都可以适配，这也是它在电源方案里通用性强的底层原因。

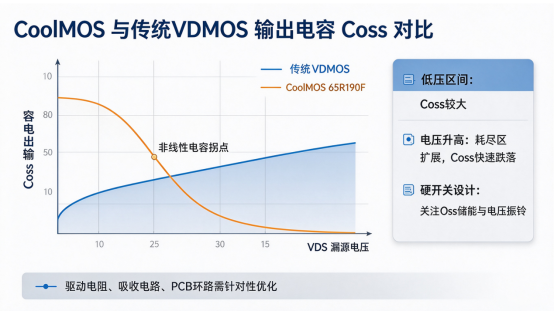

当然，超结结构不是只有优点，结构带来的特性陷阱，也是工程师选型必须掌握的秘密。传统VDMOS的Coss输出电容随漏源电压缓慢变化；而CoolMOS因为P/N柱的超结结构，Coss电容曲线是非线性的。低压区间Coss很大，当VDS上升到一定阈值，耗尽区充分扩展，Coss会快速跌落。这个特性会带来Oss储能，在硬开关应用中，如果设计不当，会增加开关损耗，甚至带来电压振铃。所以使用65R150F做硬开关PFC时，PCB布局、栅极驱动电阻、吸收电路都需要针对性调试，不能直接照搬普通VDMOS的老方案。

另一个内部结构带来的特性：体二极管。65R150F内置体二极管，超结器件的体二极管反向恢复特性相比普通VDMOS更需要留意。在LLC、移相全桥这类软开关拓扑中，体二极管会参与换向。如果是硬换向场景，反向恢复电荷Qrr会产生尖峰与损耗，部分版本的65R150系列会优化体二极管，降低Qrr，提升dv/dt耐受能力，提升抗换向冲击能力，增强雪崩耐量。65R150F出厂经过100%雪崩测试，具备不错的单脉冲雪崩能量Eas，面对浪涌、电压尖峰时容错性更强，在工业恶劣工况下更稳。

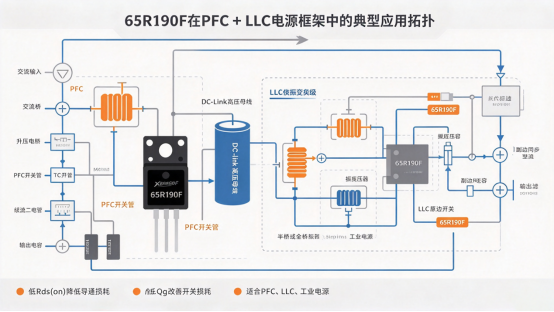

我们再落到实际应用场景，看懂结构就明白为什么65R150F适用这些场景。 PFC功率因数校正电路：硬开关拓扑，导通损耗+开关损耗并存，低Rds(on)降低导通发热，低Qg减少高频开关损耗，是PFC级热门选型； LLC谐振变换器，服务器、通信电源、大功率适配器：软开关ZVS，器件在零电压条件开通，CoolMOS低Oss优势释放，提升整机转换效率； 光伏微型逆变器、储能变流器、UPS不间断电源：高压直流侧，对器件耐压、雪崩可靠性、温升都有严苛要求，65R150F的电荷平衡结构，在高压工况下损耗优势突出； LED工业驱动电源、充电桩辅助电源：追求高功率密度，借助CoolMOS薄芯片的散热优势，缩小散热器，降低整机体积。

很多工程师选型时，习惯于只比价、看Rds(on)，忽略器件底层结构差异，直接用普通VDMOS替代CoolMOS，最后出现高温降额、效率达不到预期，甚至可靠性问题。本质就是没有看懂：65R150F的低内阻不是单纯靠掺杂微调实现，而是整套超结立体结构带来的结果。

聊到这里，很多人会问：CoolMOS是不是可以完全替代传统VDMOS？答案是否定的。超结结构工艺复杂，成本会高于同规格普通VDMOS；同时非线性Coss、体二极管反向恢复的特性，对驱动、PCB、环路设计提出更高要求。在低压、低频、低成本简易电源里，传统VDMOS依然够用；但只要电源频率提升、功率变大、效率指标严苛，CoolMOS的结构优势就会拉开差距，65R150F就是性价比与性能平衡的代表型号。

总结一下CoolMOS 65R150F的结构底层逻辑：传统MOS靠厚低掺杂漂移区硬扛高压，陷入耐压和内阻的矛盾；CoolMOS采用超结电荷平衡技术，漂移区N/P柱交替排布，关断时电荷互相补偿，电场均匀分布，在650V耐压下，允许N导电柱高掺杂，实现低Rds(on)；芯片更薄，热阻更低，栅电荷优化，开关损耗大幅下降，在高频高压电源里实现高效率、高功率密度。

器件数据表只是冰山一角，芯片内部的半导体结构，才决定了它的性能上限与设计边界。看懂65R150F的超结秘密，下次做电源方案选型、仿真、调试时，不再只盯着参数，从器件底层结构预判损耗、振铃、温升风险，方案一次通过率更高。

未来高压电源持续向着高频、小型化、高能效方向迭代，超结CoolMOS依然是600V~900V功率器件的主流路线。65R150F这类成熟超结器件，也是电源工程师手里兼顾性能、可靠性与成本的经典选择。
