整流二极管与稳压二极管的本质区别是什么？

在电子电路的基础元件里，整流二极管和稳压二极管虽然都是由 PN 结构成，却因核心功能的本质差异而不可随意替换。工程师在设计电源转换、信号调理这类电路时，要是把它们弄混了，很可能让设计失效 —— 把整流管用到稳压电路里，电压可能会突然下降；而把稳压管错放到整流的地方，又会因为电流过大被烧坏。下面就从它们的原理差异说起，讲讲什么时候能换用，什么时候不能，以及工程设计时要注意的要点，帮大家准确选择合适的元件。

本质区别 —— 为啥不能随便换？

整流二极管的主要作用是控制电流的方向，它的电压和电流特性表现为：正向通电时，电压下降比较稳定（硅管大概 0.7V、锗管大概 0.3V），反向不通电时能承受高压（从几十伏到几千伏不等）。它常见的用处就是在桥式整流电路中，把交流电变成脉动的直流电。设计的时候，它更看重导电能力，比如新邦微1N4007 系列整流二极管，反向能承受高达 1000V 的电压，能满足光伏逆变器等高压场景的需求。而像MBR20100CT  这种肖特基整流管，正向压降：0.85v，反向能承受 20V 电压，在通信电源、智能插座等低压场景中，能高效地进行整流。

图示为新邦微二极管1N4007 1A 1000V DO-41封装，插件整流二极管

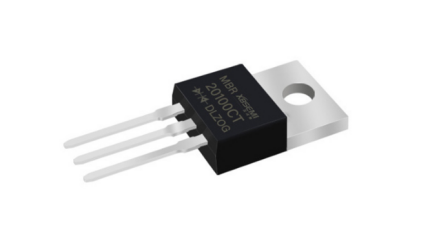

图示为新邦微二极管MBR20100CT 2A100V TO-220F封装，肖特基二极管

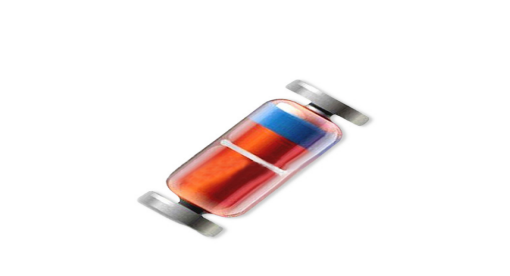

稳压二极管就像是个电压稳定器，它依靠反向击穿的特性来固定电压。当反向电压达到稳压值 时，电流在较大范围内变化（比如 10mA 到 50mA），但电压的波动却很小，在电压和电流的关系曲线上，这个区域的斜率很陡。这种用电流变化来换取电压稳定的特性，让它成了 MCU 供电、电池保护等场景里的核心元件。比如 ZM4733系列稳压二极管，能提供 5.1V 到 6.8V 的稳压值，而且有些型号在 - 55℃到 150℃的极端温度下，还能保持电压稳定。

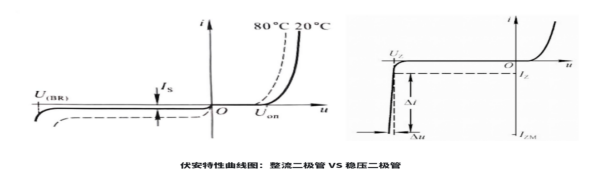

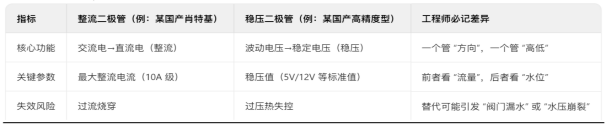

这两种二极管的本质区别在于：整流管工作在正向导通的区域，依靠单向导电来整流；稳压管工作在反向击穿的区域，依靠击穿后的恒定电压特性来稳压，就像水流阀门和水压调节阀的功能不同一样。

替代边界 —— 哪些场景能换用？

有三个绝对不能换用的场景：

• 标准稳压电路（比如给 MCU、传感器提供 5V 供电）：稳压管的 Uz 精度（在 ±5% 以内）和温度稳定性（温度系数 α＜±0.1%/℃）是关键指标。如果换成整流管，因为它没有稳压特性，电压波动会超过 10%，导致芯片复位或者逻辑混乱。

• 高压整流场景（比如 600V 的光伏逆变器）：整流管的反向耐压（比如 1000V 等级）是安全的界限。要是把稳压管反向接在这里，由于它的耐压不够（通常低于 200V），会瞬间被击穿短路，引发整个系统的故障。

• 锂电池保护电路（需要 4.2V 精准截止）：稳压管的温度漂移特性（硅基的大约 ±0.05%/℃）能保证充电截止电压的精度。如果用整流管串联分压（温度漂移＞±5%），在高温环境下可能导致电池过充（电压超过限制 200mV 就有爆炸的危险）。

也有两种在一定条件下可以换用的场景，但有技术边界：

• 低电压稳压（≤3V，比如 LED 指示电路）：可以串联硅整流二极管，利用它们正向的电压降来稳压。例如需要 2.1V 稳压，就可以串联 3 只（3×0.7V=2.1V）。这个方案只适合负载电流＜50mA、精度要求＜±10% 的非关键场景，而且要注意正向电压降会随着电流增大有轻微的变化。

• 瞬态浪涌辅助保护：在非核心电路的浪涌抑制中，可以临时把整流管反向并联,但只能处理微秒级的瞬态脉冲，而且 Uz 要按照正常电压的 1.1 倍来设计（比如 12V 系统选 13.2V 的稳压值），长期过压的场景还是需要用专用的稳压管。

工程师选型指南 —— 换用前要做这 3 件事

首先是三步参数核算：

• 电压边界：目标稳压值是否≤3V？如果超过，就需要用专用的稳压管，整流管分压的精度不够。

• 电流容量：负载电流是否＜50mA？如果超过，整流管分压会因为内阻导致电压降波动（＞±5%）。

• 精度要求：是否能接受＞±10% 的电压漂移？精密电路（比如 ADC 参考电压）必须用稳压管（精度在 ±1%~±5%）。

然后是两轮可靠性测试：

• 常温纹波监测：用示波器观察输出电压，纹波的峰峰值应该＜±5% 的目标电压（比如 5V 系统需要＜250mV），否则需要增加滤波电容。

• 高温老化验证：在 85℃的环境箱里持续运行 24 小时，监测电压的漂移（硅整流管每升温 10℃，电压降大约会降 20mV，需要预留温度补偿的余量）。

换用的方案只适合非核心的辅助电路（比如状态指示灯、简易限幅器），关键系统（比如车规级电源、电池管理模块）必须选用专用的稳压管 —— 比如通过 AEC-Q101 认证的车规级器件，它的温度系数、浪涌耐受能力都经过了严格的验证，能避免因为器件失效引发的系统风险。

总之，选择二极管时，关键是要让功能和需求匹配，而不是只看参数是否差不多。整流管的单向导通和稳压管的反向恒压，分别对应着电路设计中控制方向和稳定能量的两大基本需求。工程师要透过数据手册上的表面参数，理解电压和电流特性曲线背后的物理原理 —— 当电流特性和电压特性在设计上产生冲突时，从原理层面去分析，才能避免犯把阀门当调节器用的方向性错误。
