整流二极管的特征比较!

2023-02-03 11:21:18

  整流二极管是一种将交流电转换成直流电的半导体器件。通常它包含一个带有两个端子的PN结,正极和负极。二极管最重要的特性是它的单边性。在电路中,电流只能从二极管的正极流入,从负极流出。

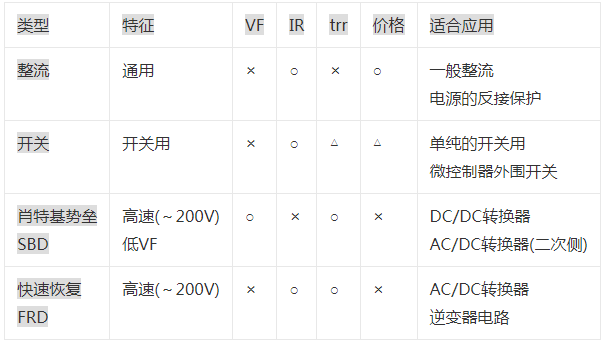

  这里,将整流二极管分为以下四种类型:通用整流器、通用开关、肖特基势垒二极管和快速恢复二极管。下表总结了这些特征。

整流二极管

  通用型一般用于整流,主要目的是将交流转换为直流。桥式二极管是用于整流的二极管组合。此外,该保护用于防止电源或电池意外反转时过电流流动。正向电压VF随工作电流而变化,标准值约为1V。这是硅PN结二极管的常见VF。反向恢复时间trr基于50Hz/60Hz商用电源的整流,并且不是特别快。


  开关类型,其用途如字面所示,主要用于开关电源。VF标准与通用类型相同。由于其开关用途,Trr比一般类型更快。然而,它无法达到肖特基势垒二极管或快速恢复二极管的速度,其开关特性仅被确定为比一般类型更快。

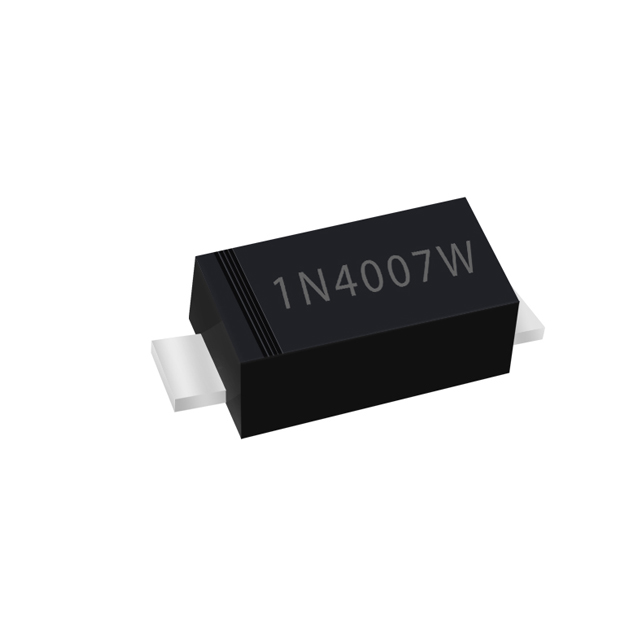

整流二极管

  肖特基势垒二极管(SBD)不是PN结,而是使用金属和半导体如N型硅形成的肖特基势垒。与PN结二极管相比,肖特基势垒二极管(SBD)具有更低的VF和更快的开关特性。然而,其反向泄漏电流IR较大,在某些条件下可能导致热失控。请注意。即使诸如10A的大电流流过,VF值也约为0.8V;如果电流流过几AVF值约为0.5V。因此,其典型用途是用于DC/DC转换器或AC/DC转换器的二次侧,以追求高效率。


  虽然快速恢复二极管(FRD)是一个PN结二极管,但它是一个具有极大改善的trr的高速二极管。此时,SBD的耐受电压(反向电流VR)低于200V,但FRD可以达到800V的高耐受电压。然而,一般而言,其VF比通用型高,如果是高耐受电压和高电流规格,则标准值约为2V。然而,近年来,VF值降低的型号数量也有所增加。由于其耐压高、速度快,多用于AC/DC变换器或逆变器电路。

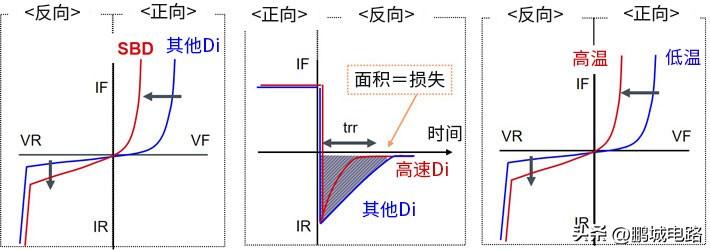

  下图是上述内容的说明。此时,它不仅限于上述四种类型,还代表了硅二极管的基本温度特性。

整流二极管

  同样,左图显示,与其他三个二极管相比,SBD具有更低的VF和更高的IR


  中间图显示,SBDtrrFRD快得多。变压器之间流动的正向电流IR越大,损耗越大。


  右图显示了硅二极管的基本温度特性。在高温下,VF降低,IR增加。
