元件封装的类型与作用

在电子电路设计与PCB制造中，元件封装是连接芯片内部电路与外部电路板的关键载体，它不仅是元件的“外壳”，更是决定电路可靠性、散热性能、安装密度与生产效率的核心要素。简单来说，封装就是为芯片、电阻、电容、晶体管等电子元件赋予物理尺寸、电气引脚、焊接接口与防护能力的标准化结构，是电子元件从裸片走向实用化的必经环节。

一、元件封装的核心作用

封装绝非简单的“保护壳”，而是集物理防护、电气连接、散热管理、标准化适配于一体的功能体系，其核心作用体现在五个方面：

1. 物理与环境防护：隔绝湿气、灰尘、机械冲击、化学腐蚀，保护脆弱的芯片晶圆与内部电路，避免氧化、短路、外力损坏，延长元件使用寿命。

2. 电气连接桥梁：将芯片内部纳米级的电路接点，转化为可焊接的引脚、焊球或焊盘，实现元件与PCB的信号传输、电源供电与接地，是电路导通的基础。

3. 高效散热通道：通过金属基座、散热焊盘、导热材料等结构，将元件工作产生的热量快速传导至PCB或散热器，防止高温导致性能衰减或烧毁，尤其适配功率器件与高速芯片。

4. 电磁兼容优化：部分封装（如带屏蔽罩的QFN、金属封装）可抑制电磁干扰（EMI），减少信号串扰，提升电路在高频、高速场景下的稳定性。

5. 标准化与自动化适配：统一封装尺寸、引脚间距、安装方式，满足SMT贴片机、回流焊等自动化生产需求，同时便于PCB设计、元件替换与维修，降低生产与研发成本。

二、元件封装的主流类型

按安装方式与结构特点，元件封装可分为通孔插装封装（DIP）、表面贴装封装（SMT） 两大主流，覆盖无源器件、集成电路、功率器件等全品类元件。

（一）通孔插装封装（DIP）

属于传统封装形式，元件引脚穿过PCB钻孔，焊接在板的另一面，机械强度高、手工焊接便捷，适合原型开发、维修场景与大电流电路，缺点是体积大、密度低。

• DIP双列直插封装：最经典的通孔封装，两排平行引脚，间距2.54mm，广泛用于51单片机、74系列逻辑芯片、直插电阻电容。

• TO系列封装：专为功率器件设计，如TO-92（小功率三极管）、TO-220（中功率MOSFET、稳压管），金属/塑料外壳+散热片，散热性能优异。

• PGA针栅阵列封装：底部密布针状引脚，曾用于早期CPU，适合高频电路与大引脚数元件。

（二）表面贴装封装（SMT/SMD）

现代电子设备的主流封装，元件直接贴焊在PCB表面，无需钻孔，体积小、重量轻、安装密度高、高频性能优，适配手机、电脑、便携设备等小型化产品。

1. 无源器件贴片封装：电阻、电容、电感的标准化封装，以尺寸代码命名，如0402、0603、0805（长×宽，单位mil），体积小巧、适合高密度布线。

2. 分立器件贴片封装：SOT系列（SOT-23、SOT-89）用于三极管、MOSFET；SOD系列用于二极管，占用空间极小，是便携设备的标配。

3. 集成电路小外形封装：SOP/SOIC小外形封装，两侧鸥翼形引脚，间距1.27mm，用于运放、存储器；TSSOP薄型小外形封装，体积更小，适配高密度IC。

4. 四方扁平封装：QFP/LQFP/TQFP，四边引出引脚，引脚数可达上百个，用于STM32 MCU、DSP等中高引脚数芯片，高频性能稳定。

5. 无引线扁平封装：QFN/DFN，无外露引脚，底部集成散热焊盘，体积小、热阻低、电磁干扰小，广泛用于电源管理芯片、传感器、射频IC。

6. 球栅阵列封装（BGA）：革命性高密度封装，底部规则排列锡球，引脚密度远超传统封装，引线电感小、散热与高频性能极佳，用于手机处理器、FPGA、高端CPU。

7. 系统级封装（SiP）：将MCU、射频芯片、MEMS、无源元件集成在一个封装内，实现“封装即系统”，适配智能穿戴、物联网设备的微型化需求。

三、封装选型的核心逻辑

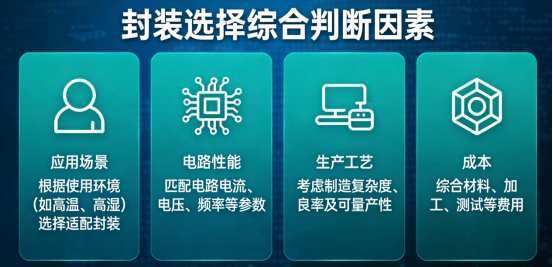

选择封装时，需结合应用场景、电路性能、生产工艺、成本综合判断：

• 原型开发、维修场景：优先选DIP、TO等通孔封装，便于手工焊接与调试；

• 小型化、高密度设备：必选SMT封装，优先QFN、BGA、0402/0603无源器件；

• 功率器件：选TO-220、DPAK等带散热结构的封装；

• 高速、高频电路：选BGA、QFN等低电感、短引脚封装；

• 自动化量产：统一SMT标准封装，提升生产效率与良率。

四、总结

元件封装是电子工程的基础语言，封装技术的迭代始终围绕小型化、高密度、高性能、高可靠性发展。它不仅决定了元件的物理形态，更直接影响电路的功能实现、散热能力、电磁兼容与生产成本。无论是PCB设计、电子研发还是生产制造，掌握封装类型与作用，都是打造优质电子产品的核心前提。
