什么是稳压二极管?稳压二极管如何工作?

2023-01-09 10:58:52

  稳压二极管也称为齐纳二极管。稳压二极管的电流可以在很大范围内变化,但电压基本不变,主要通过使用pn结的反向击穿状态。该二极管是一种在临界反向击穿电压之前具有高电阻的半导体器件。


  在这个临界击穿点,反向电阻可以有效地减小到一个小值。同时,电流将在该低电阻区域中增加,并将电压保持在恒定状态。


  稳压二极管是如何工作的?

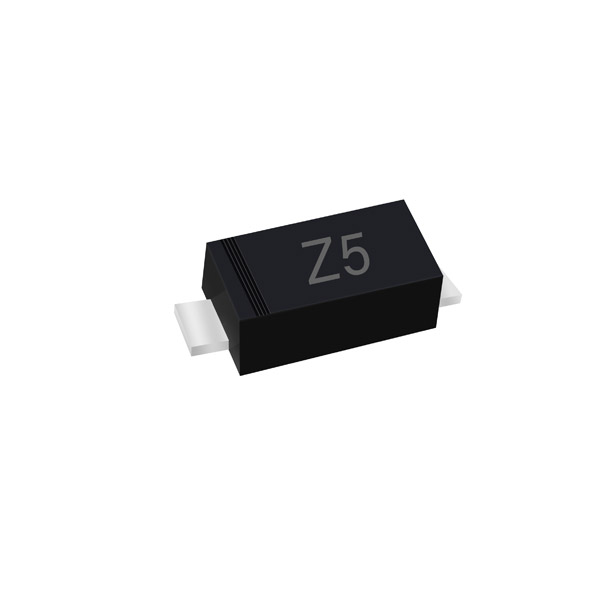

稳压二极管

  稳压二极管是由半导体PN结制成的。相信大家都知道,PN结具有单一的导电性。也就是说,当正向电压被施加到PN结时,正向电流大。随着正向电压的增加,正向电流迅速增加;当反向电压施加到PN结时,反向电流非常小,并且当反向电压在一定范围内变化时,反向电压几乎不变。


  然而,当反向电压超过一定值(反向击穿电压)时,反向电流将急剧增加,并且随着反向电流的快速增加。PN结的反向电压几乎没有增加,这称为PN结反向击穿。稳压二极管是利用反向击穿的持久性制成的。当然,反向电流的增加不可能是无限的,否则PN结会迅速烧毁。


  PN结的击穿是由加到PN结耗尽层的高电场引起的。半导体的击穿电场一般在200kV/cm左右。事实上,击穿有两种类型,即雪崩击穿和齐纳击穿。
