晶体管是电子电路的核心基础器件，几乎所有模拟、数字电路都离不开它。市面上最常用的晶体管主要分为两大类：三极管（BJT双极型晶体管）和场效应管（FET单极型晶体管，主流为MOS管）。二者均可实现信号放大、电路开关、稳压调控等功能，但控制原理、电气特性、适用场景天差地别。

很多电子从业者、新手工程师在电路设计、元器件选型时，常纠结该用三极管还是场效应管。本文从零维区别、核心原理、参数对比、优缺点、实战选型五大维度，全面拆解两大器件，看完彻底告别选型误区。

一、核心本质区别：控制方式完全不同

这是两类晶体管最根本的差异，也是所有特性、场景差异的源头，只需记住一句话：三极管控电流，场效应管控电压。

1. 三极管（BJT）：电流控制型器件

三极管全称为双极型晶体管，依靠基极电流（Ib）控制集电极-发射极电流（Ic）工作。工作过程中同时存在电子、空穴两种载流子参与导电，因此得名“双极型”。

简单理解：基极输入微小电流，就能驱动主回路产生放大后的大电流，实现信号放大或电路导通。想要三极管持续工作，基极必须持续消耗驱动电流。

2. 场效应管（MOSFET）：电压控制型器件

场效应管属于单极型晶体管，主流应用为MOS管，依靠栅源极电压（Vgs）控制漏源极导通电流（Id）工作。工作过程中仅依靠多数载流子（电子或空穴）导电，载流子单一、损耗更低。

简单理解：只要栅极施加对应电压，无需持续输入电流，即可控制回路导通/关断，静态下栅极几乎不消耗电流。

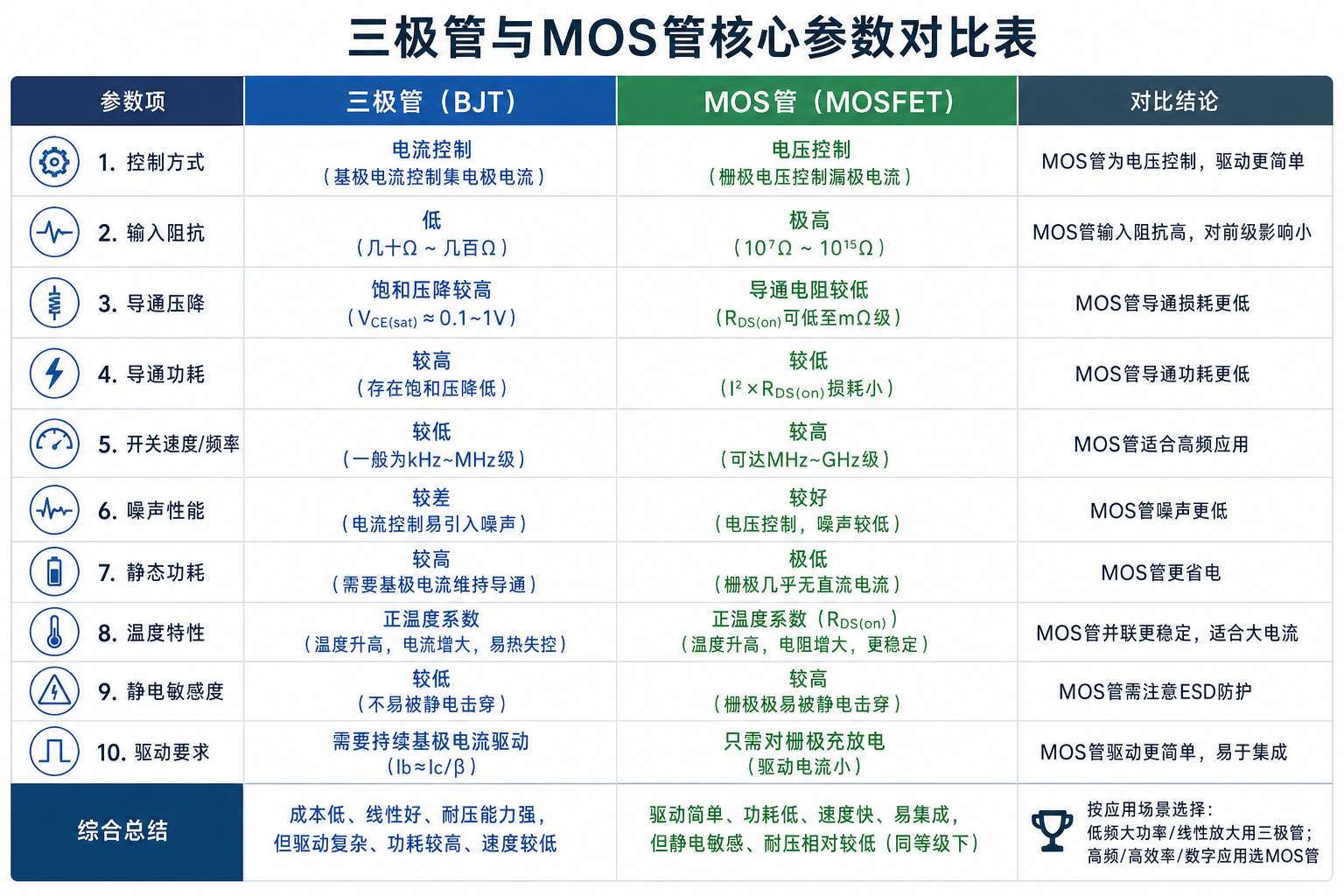

二、结构与电气特性全方位对比

从内部结构、输入阻抗、功耗、开关速度、线性度等核心维度，系统梳理二者差异，精准适配不同电路需求。

1. 输入阻抗

三极管：输入阻抗低。工作需要基极持续输入电流，会对前级信号源产生负载效应，容易拉低信号电压，不适合微弱信号采集场景。

场效应管：输入阻抗极高。栅极几乎无输入电流，对前级信号几乎无损耗，完美适配微弱信号放大、高阻抗传感器采样电路。

2. 功耗与发热

三极管：静态功耗偏高。导通时存在固定饱和压降，且基极持续耗电，大电流工作时发热明显，能效较低。

场效应管：导通功耗极低。导通损耗仅由导通电阻Rds(on)决定，无静态驱动功耗，大电流、长时间工作时发热远小于三极管，能效优势显著。

3. 开关速度与频率特性

三极管：开关速度较慢。存在载流子存储效应，开关延时大，高频工作时损耗剧增，仅适配低频开关、普通模拟放大场景。

场效应管：开关速度极快。无载流子存储问题，响应速度纳秒级，可适配高频PWM调速、开关电源、高频逆变等高速场景。

4. 线性度与噪声

三极管：线性度好、噪声低。电流放大特性线性度优异，信号失真小，是音频放大、精密模拟信号处理的首选。

场效应管：线性度一般、开关特性优。放大区间非线性失真略大，不适合高精度模拟放大，更适配开关控制、功率驱动场景。

5. 抗干扰与稳定性

三极管稳定性较强，不易受静电影响，日常使用无需特殊防护；场效应管栅极氧化层极薄，极易被静电击穿，焊接、存储、装配需做好防静电措施。

三、核心优缺点总结

1. 三极管（BJT）优缺点

优点：价格极低、采购方便；信号放大线性度高、噪声小；抗静电、稳定性强；电路设计简单，无需复杂驱动电路；小电流工况下性价比极高。

缺点：输入阻抗低、消耗驱动电流；开关速度慢、高频性能差；大电流功耗高、发热严重；不适合高频、大功率、高阻抗场景。

2. 场效应管（MOSFET）优缺点

优点：电压驱动、几乎无驱动损耗；输入阻抗高、不损耗微弱信号；开关速度快、高频性能优异；大电流导通损耗小、发热低；温度稳定性更好。

缺点：成本略高于普通三极管；静电敏感，易损坏；模拟放大线性度较差；小电流场景下性能冗余，性价比偏低。

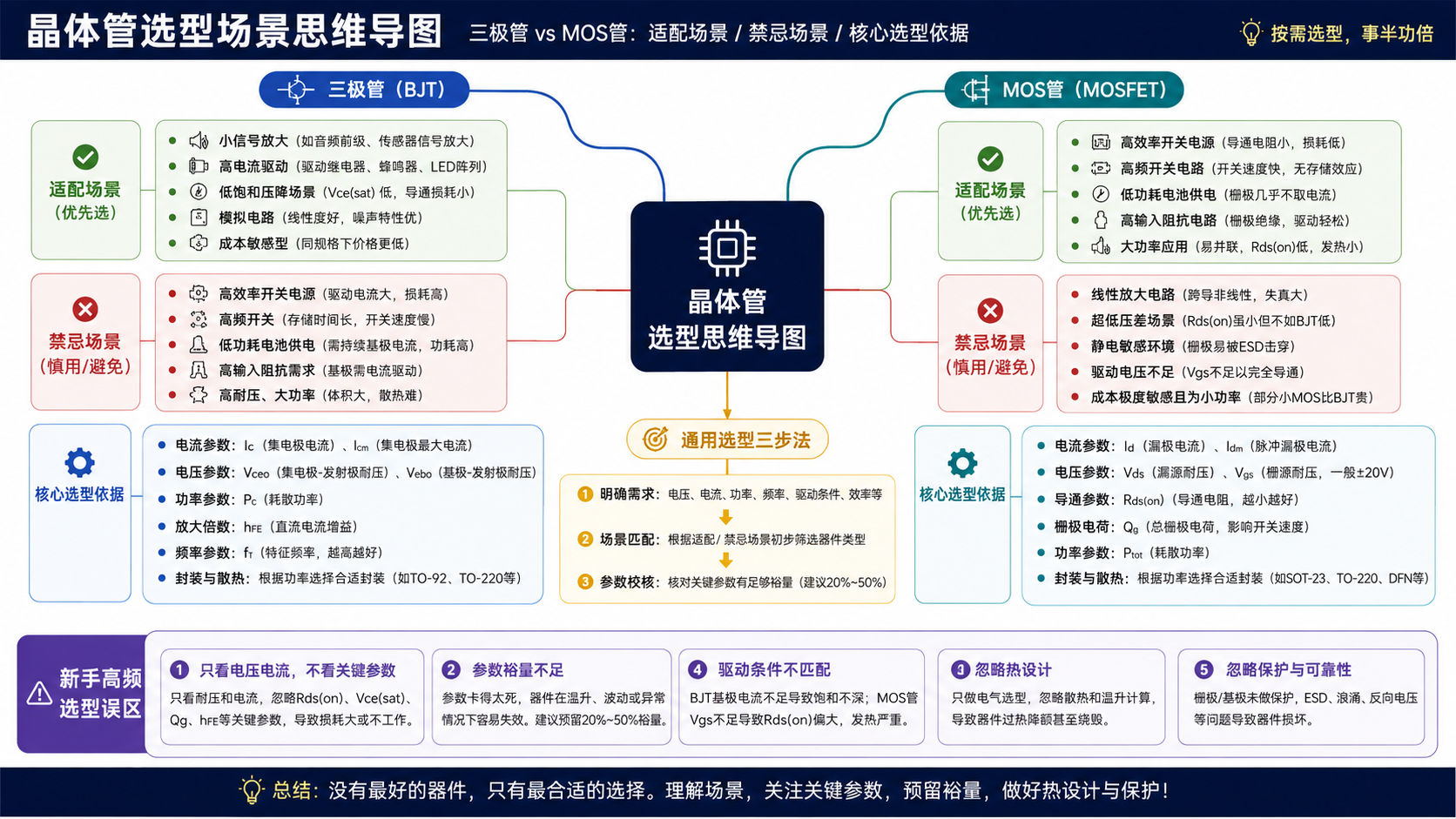

四、实战选型指南：场景对应器件，不踩坑

选型核心原则：小信号放大、低频小电流开关选三极管；高频开关、大功率驱动、高阻抗信号、低功耗场景选场效应管。结合工程实操场景，细化选型标准如下：

1. 优先选三极管（BJT）的场景

模拟信号放大：音频前置放大、微弱电压信号放大、低频信号调理，利用其低噪声、高线性度优势，保证信号完整度。

低频小电流开关：LED指示灯控制、小型继电器驱动、小功率蜂鸣器开关（电流≤500mA），电路简单、成本最低。

简易稳压、恒流电路：低端线性电源、简易恒流模块，适配三极管成熟的线性调控特性。

低成本民用简易电路：玩具电路、小家电辅助控制电路，最大化压缩成本。

2. 优先选场效应管（MOSFET）的场景

高频开关场景：开关电源、DC-DC调压、电机PWM调速、逆变电路，依托高速开关特性，降低高频损耗。

大功率大电流驱动：电机驱动、加热模块、大功率负载开关，导通电阻小、发热少、带载能力强。

高阻抗信号采集：压电传感器、光电检测、微弱生物信号采集，避免前级信号损耗。

低功耗待机电路：便携设备、锂电池产品，无静态驱动功耗，有效降低待机功耗。

大规模集成电路：芯片内部电路基本采用MOS管，集成度高、功耗低、适配微型化设计。

五、新手高频选型误区避坑

误区1：所有开关电路都用MOS管

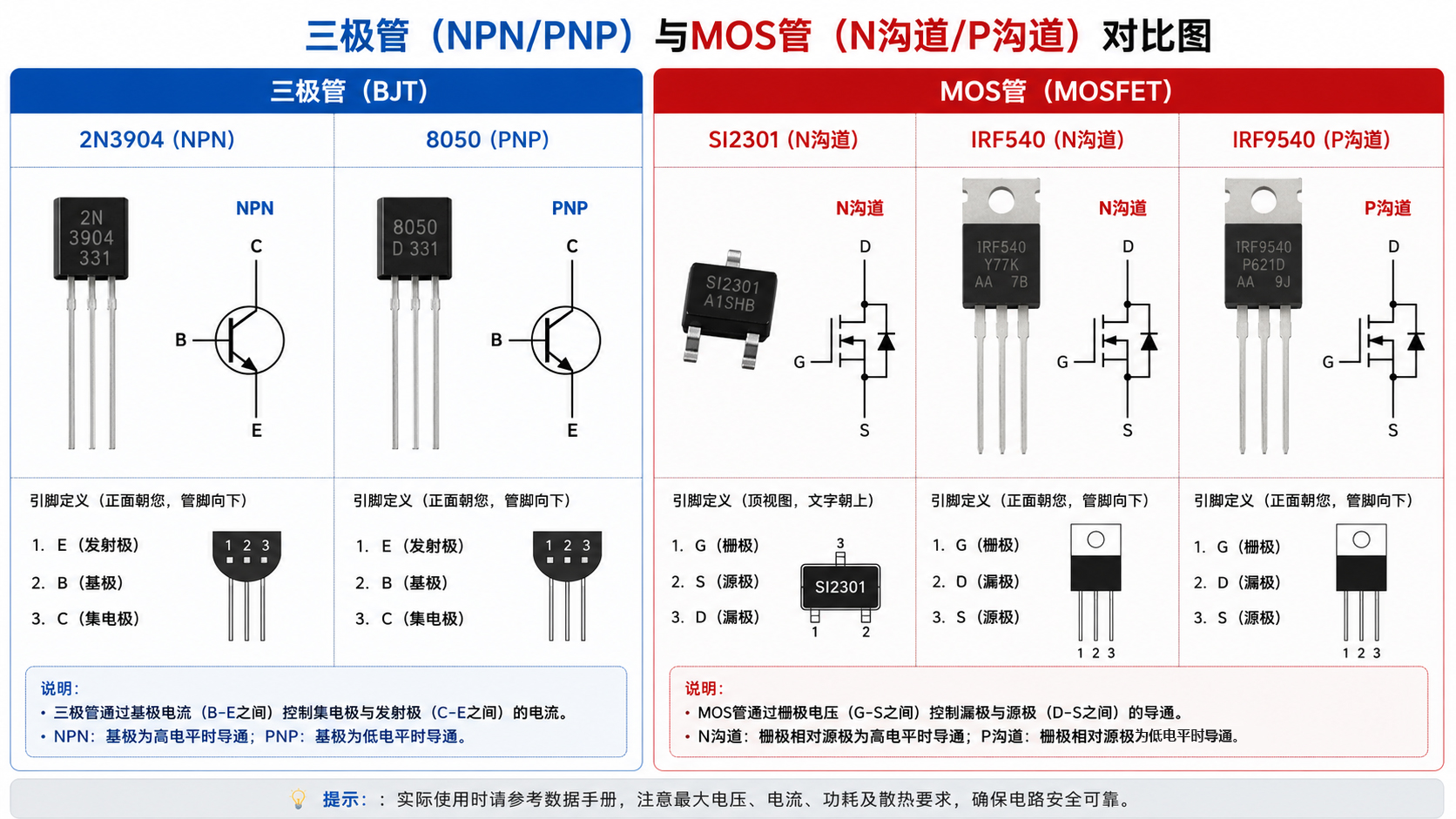

小电流（≤200mA）低频开关场景，用三极管性价比更高，MOS管存在性能冗余，且需要考虑栅极防静电、驱动电压匹配问题，反而增加设计复杂度。比如普通LED闪烁电路，2N3904、8050三极管是最优解。

误区2：模拟放大用MOS管

MOS管放大电路非线性失真明显，噪声系数高于三极管，高精度音频、精密信号放大场景，坚决优先选用三极管，避免信号失真、噪声过大问题。

误区3：MOS管无需考虑驱动参数

MOS管为电压驱动，需匹配额定Vgs电压，低压MOS管不可高压驱动，同时需关注导通电阻Rds(on)，大电流场景选错参数会导致发热严重、器件烧毁。

误区4：三极管可以无限带载

三极管大电流工况下饱和压降损耗极大，电流超过1A后，发热急剧飙升，效率极低，大功率场景必须替换为MOS管。

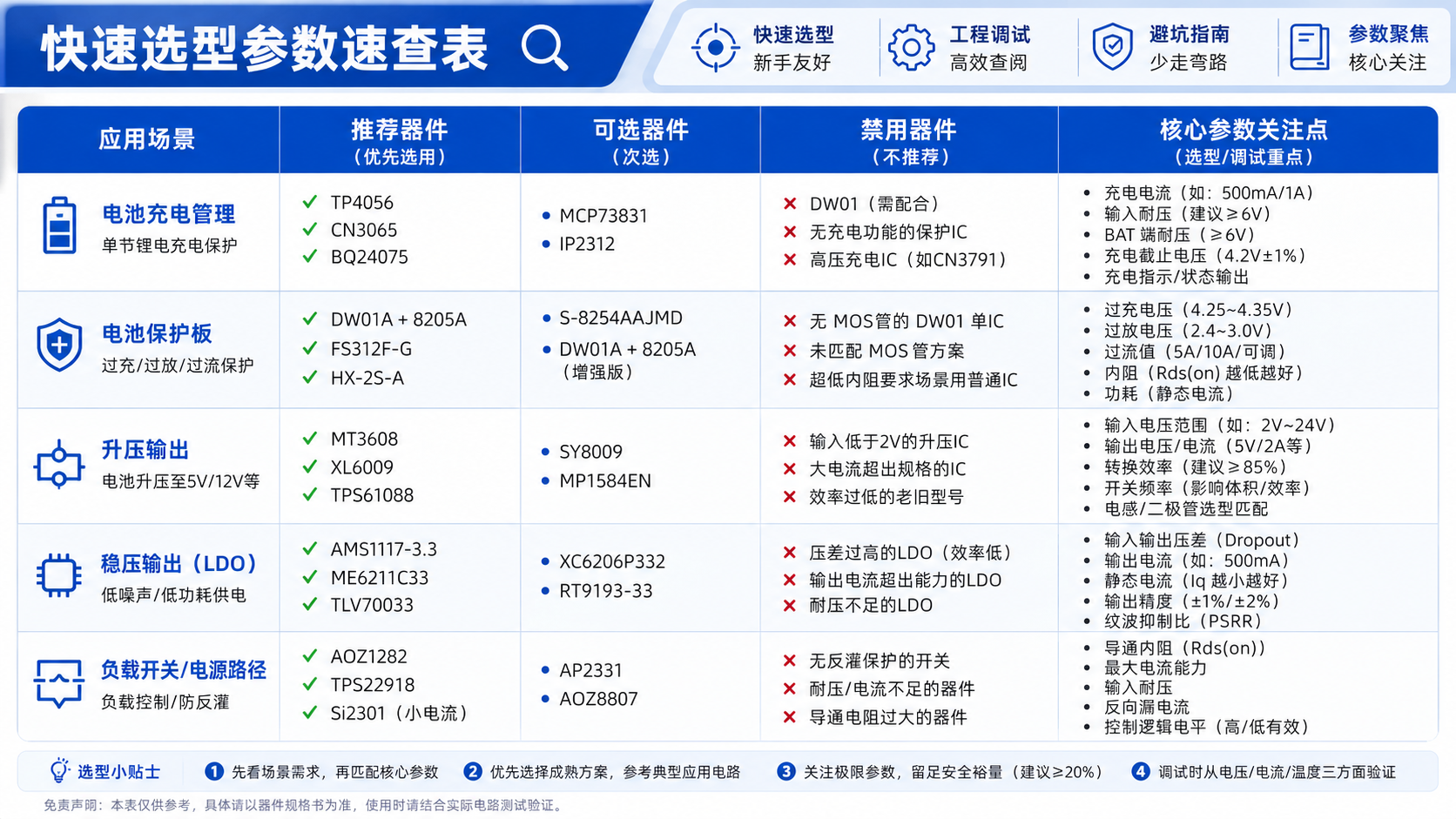

六、快速选型速查表（工程师常备）

七、全文总结

三极管和场效应管没有绝对优劣，只有场景适配之分。核心选型逻辑可一句话概括：追求信号质量、低成本、低频小信号，选三极管；追求高速、高效、大功率、低功耗、高阻抗场景，选场效应管。

掌握二者的控制原理与特性差异，避开选型误区，就能在电路设计中精准匹配器件，兼顾电路稳定性、性价比与工作效率，满足各类民用、工业电路设计需求。
