BTB04-800双向可控硅小功率交流控制优选

2026-05-12 08:43:32

在交流电路控制领域,新邦微 BTB04-800是一款经典的4A 800V 双向可控硅(Triac)。它采用 TO-251 小型封装,具备高耐压、低触发、强抗冲击等优势,广泛适用于小家电、照明调光、电机调速、加热控制等场景,是小功率交流电路的 “无触点智能开关”。


一、核心参数速览(新邦微原厂规格)

• 品牌:新邦微(XBW),江苏原厂功率半导体,专注二三极管、MOS 管、可控硅等研发生产。

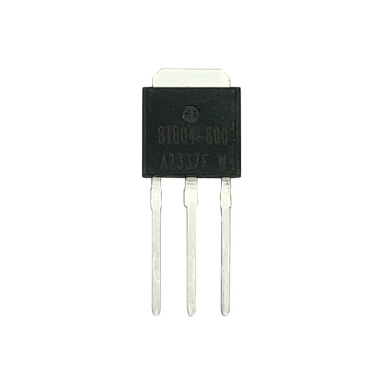

• 型号:BTB04-800

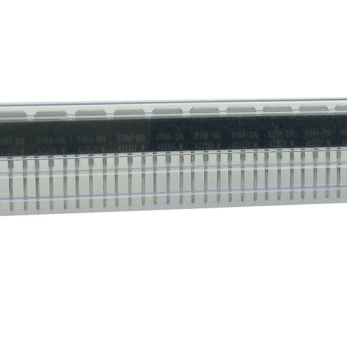

• 封装:TO-251(贴片 / 直插兼容),体积紧凑,适合高密度 PCB。

• 类型:双向三象限可控硅,正负半周均可触发导通。

• 额定通态电流(IT (RMS)):4A(持续工作电流,Tc≤110℃)。

• 断态重复峰值电压(VDRM/VRRM):800V,适配 220V AC 市电,抗高压冲击。

• 门极触发电流(IGT):≤35mA,典型 10mA,触发灵敏、驱动简单。

• 导通压降(VTM):约 1.55V,功耗低、发热小。

• 浪涌电流(ITSM):40A(50Hz/20ms),抗瞬时大电流冲击能力强。

• 工作结温(Tj):-40℃~+125℃,环境适应性广。

• 环保认证:符合RoHS,无铅环保。

• 引脚定义:T1(主端子 1)、T2(主端子 2)、G(门极 / 触发极)。


二、五大核心优势,小功率交流控制更可靠

1. TO-251 超小封装,节省 PCB 空间

TO-251 封装尺寸小巧,比传统 TO-220 更轻薄,适配紧凑型电源、迷你控制器、小家电控制板,贴合设备微型化趋势;支持贴片或直插安装,SMT 批量生产便捷,降低加工成本。

2. 4A800V 黄金参数,市电场景通用

4A 额定电流 + 800V 高耐压,完美匹配 220V AC 市电,理论可控功率达 1KW(建议≤800W 稳定运行),覆盖绝大多数小家电、照明、小型电机的控制需求;兼容性强,可直接替代同规格国产 / 进口双向可控硅。


3. 双向导通 + 低触发,控制高效灵活

作为双向可控硅,正负半周均可触发导通,无需额外整流电路,简化设计;门极触发电流≤35mA,微弱信号即可驱动,可直接由 MCU I/O 或简易电路控制,降低驱动成本。

4. 玻璃钝化工艺,稳定耐用抗干扰

采用台面玻璃钝化工艺,背面多层金属电极,电压稳定性好、耐电流冲击能力强;具备低维持电流、高换向能力、强抗 dv/dt 与 di/dt 干扰特性,长期工作性能稳定,不易老化失效。

5. 新邦微原厂品质,安全合规有保障

新邦微深耕功率半导体多年,拥有先进生产与检验设备,技术团队专业,批次一致性高。BTB04-800 通过严格可靠性测试,符合 RoHS 环保指令,适用于消费电子与工业控制场景,品质可靠、供货稳定。


三、核心功能:交流电路的 “智能开关”

1. 交流开关控制:实现 220V AC 电路的通断,替代机械开关,无触点、无火花、寿命长;

2. 相位控制(调光 / 调温 / 调速):通过调节触发角,控制输出功率,适配 LED 调光、加热管调温、风扇 / 电机调速;

3. 过载与短路保护:配合外围电路,可实现过流保护,防止负载故障烧毁电源;

4. 感性负载适配:抗冲击能力强,适配电机、变压器、继电器等感性负载的启动与控制。

四、广泛应用场景,多行业适配

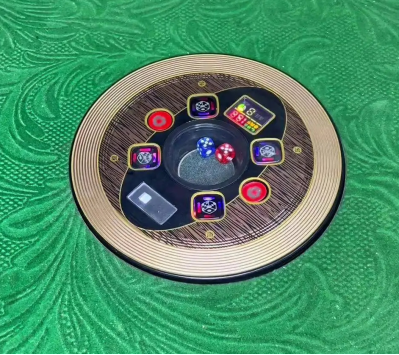

• 小家电:电饭煲、电磁炉、电风扇、电暖器、直发器、面包机、搅拌机、麻将机控制板;

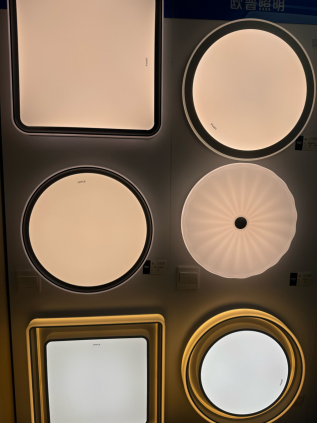

• 照明驱动:LED 灯、智能灯具、白炽灯调光模块;

• 电机控制:小型交流电机调速、正反转控制,如洗衣机、吸尘器、小型水泵;

• 加热控制:电加热器、恒温箱、热水器、温度控制器;

• 电源与工控:固态继电器(SSR)、小型工控板、仪器仪表、电源调功模块;

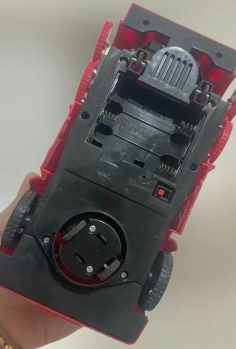

• 其他:智能家居、厨卫电器、玩具电源等小功率交流控制场景。


五、选型与替换价值

1. 型号齐全:新邦微可控硅系列覆盖 4A\25A、600V\800V,BTB04-800 为通用常备款,备货无忧;

2. 替换便捷:TO-251 标准封装,引脚兼容同规格 BTB04-600、BT137、BT139 等,直接替换无需改板;

3. 性价比高:原厂品质 + 亲民价格,兼顾打样、量产、维修替换需求,降低采购成本;

4. 适配高密度:TO-251 封装适合自动化贴片生产,提升效率、降低人工成本。

总结

新邦微 BTB04-800 双向可控硅,集TO-251 超小封装、4A800V 通用参数、双向低触发、玻璃钝化高稳定、原厂品质合规五大优势于一体,是小功率交流电路控制的理想选择。
无论是小家电设计、照明调光、电机调速,还是加热控制、固态继电器开发,这款可控硅都能高效稳定工作,简化电路、降低成本、提升可靠性,为设备长效运行保驾护航。
